Управление педаль (смещаемый) [смещаемый стрела] — HITACHI ZX75US

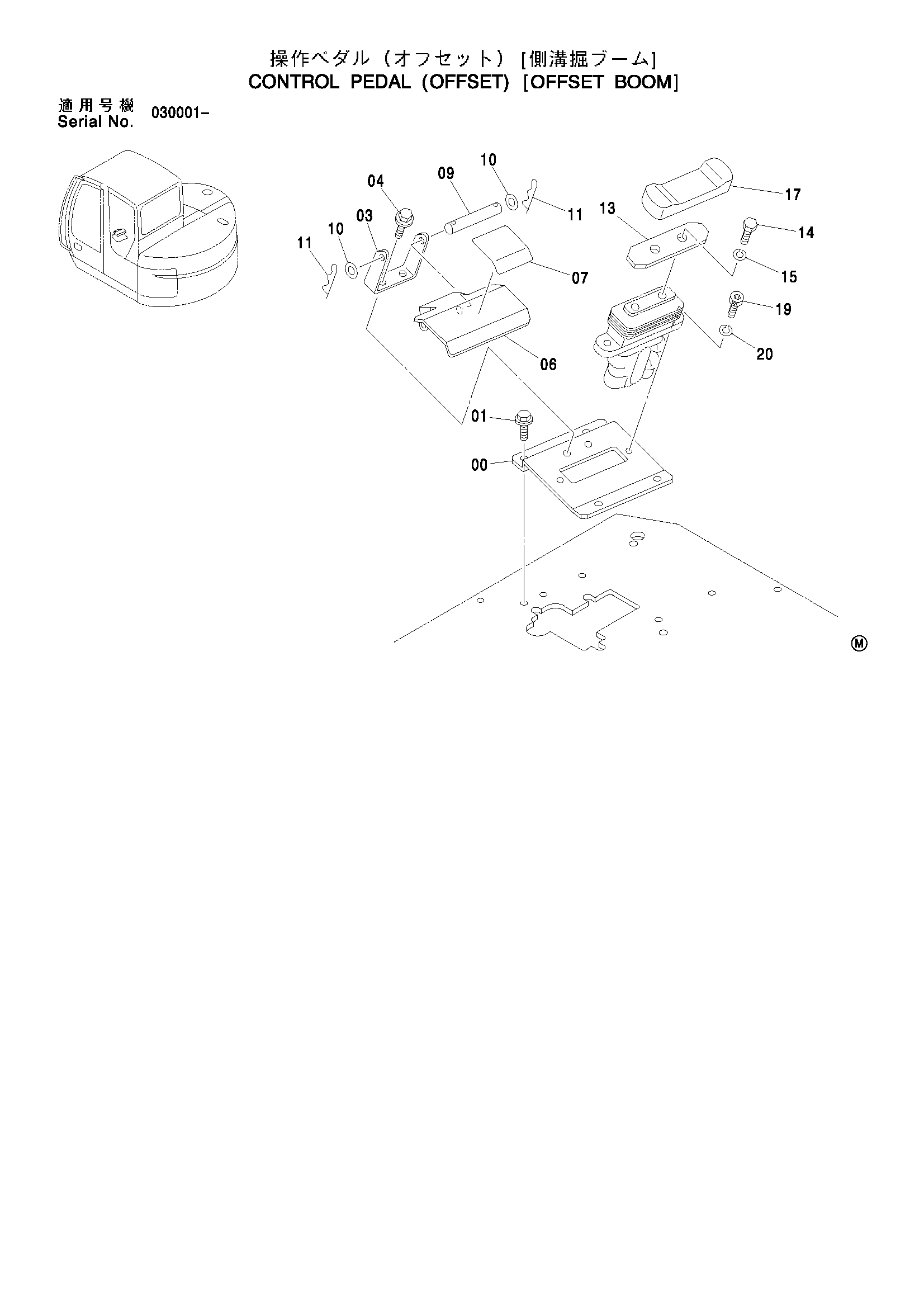

Заводская схема «Управление педаль (смещаемый) [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Управление педаль (смещаемый) [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/a1/a19258ff-5e30-452d-8036-f1b3d85f70a3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076935 | Кронштейн | 1 |
| 01 | J011025 | Болт с шайбой | 4 |
| 03 | 4365416 | Кронштейн | 1 |
| 04 | J020820 | Болт с шайбой | 2 |
| 06 | 9747100 | Крышка | 1 |
| 07 | 4345731 | Лента | 1 |
| 09 | 4365417 | Палец | 1 |
| 10 | A590106 | Плоская шайба | 2 |
| 11 | 4365839 | Стопорный палец | 2 |
| 13 | 4374030 | Педаль | 1 |
| 14 | J901020 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 17 | 4374008 | Резиновая прокладка | 1 |
| 19 | J781030 | Болт с внутренним шестигранником | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
