Многофункциональный рычаг трубопроводы (1) — HITACHI ZX75US

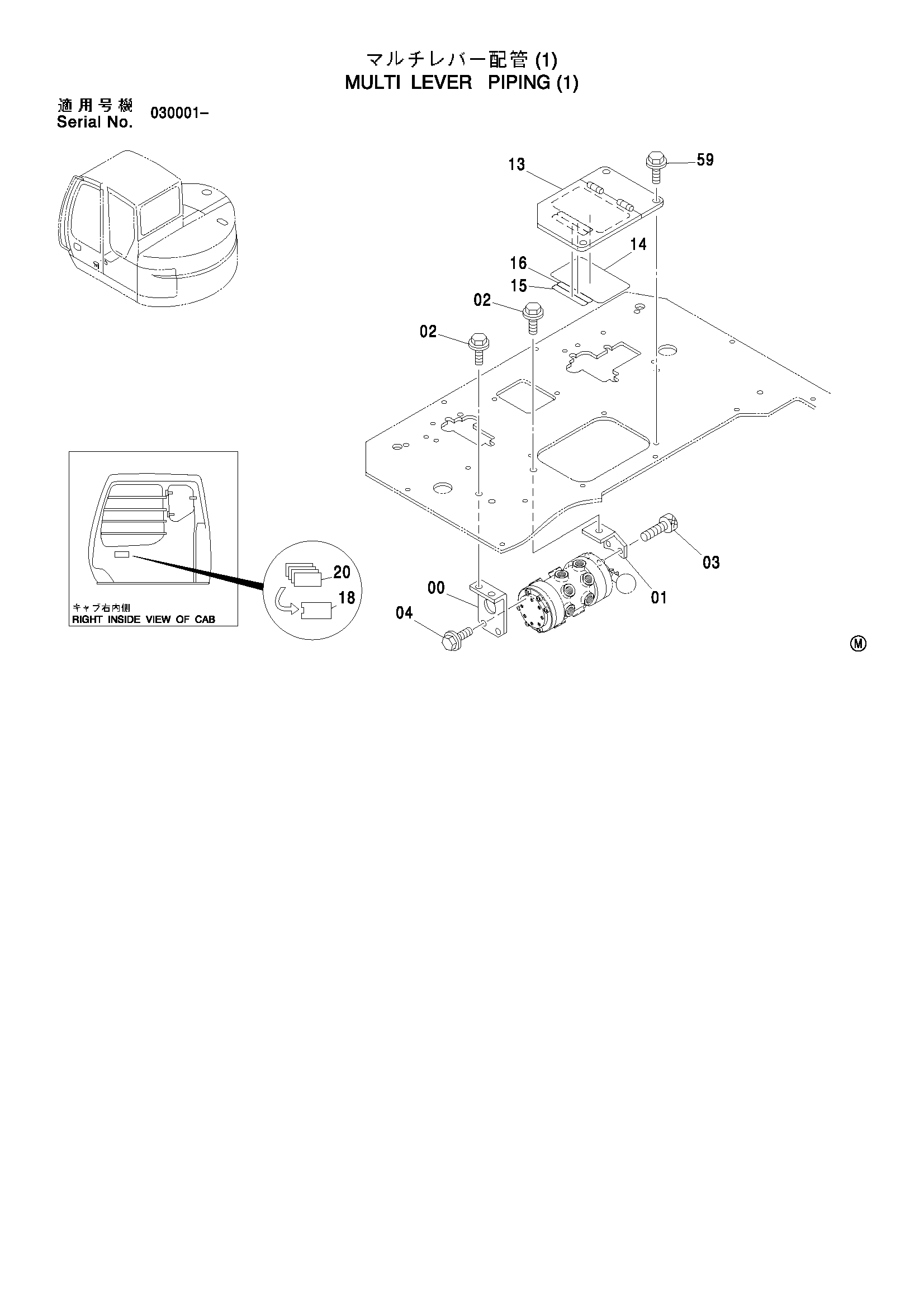

Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756010 | Кронштейн | 1 |
| 01 | 9756011 | Кронштейн | 1 |
| 02 | J021030 | Болт с шайбой | 3 |
| 03 | J780840 | Болт с внутренним шестигранником | 2 |
| 04 | J020820 | Болт с шайбой | 2 |
| 13 | 8083231 | Крышка | 1 |
| 14 | 3059267 | Информационная табличка | 1 |
| 15 | 4372969 | Информационная табличка | 1 |
| 16 | 4372968 | Информационная табличка | 1 |
| 18 | 4260602 | Корпус | 1 |
| 20 | 4288249 | Пластина (к-тйпе) | 1 |
| 20 | 4288250 | Пластина (х-тйпе) | 1 |
| 20 | 4288251 | Пластина (м-тйпе) | 1 |
| 20 | 4288252 | Пластина (й-тйпе) | 1 |
| 59 | J011025 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
