Пилотные гидролинии (скольжение рукоять) [моноблочный стрела] — HITACHI ZX75US

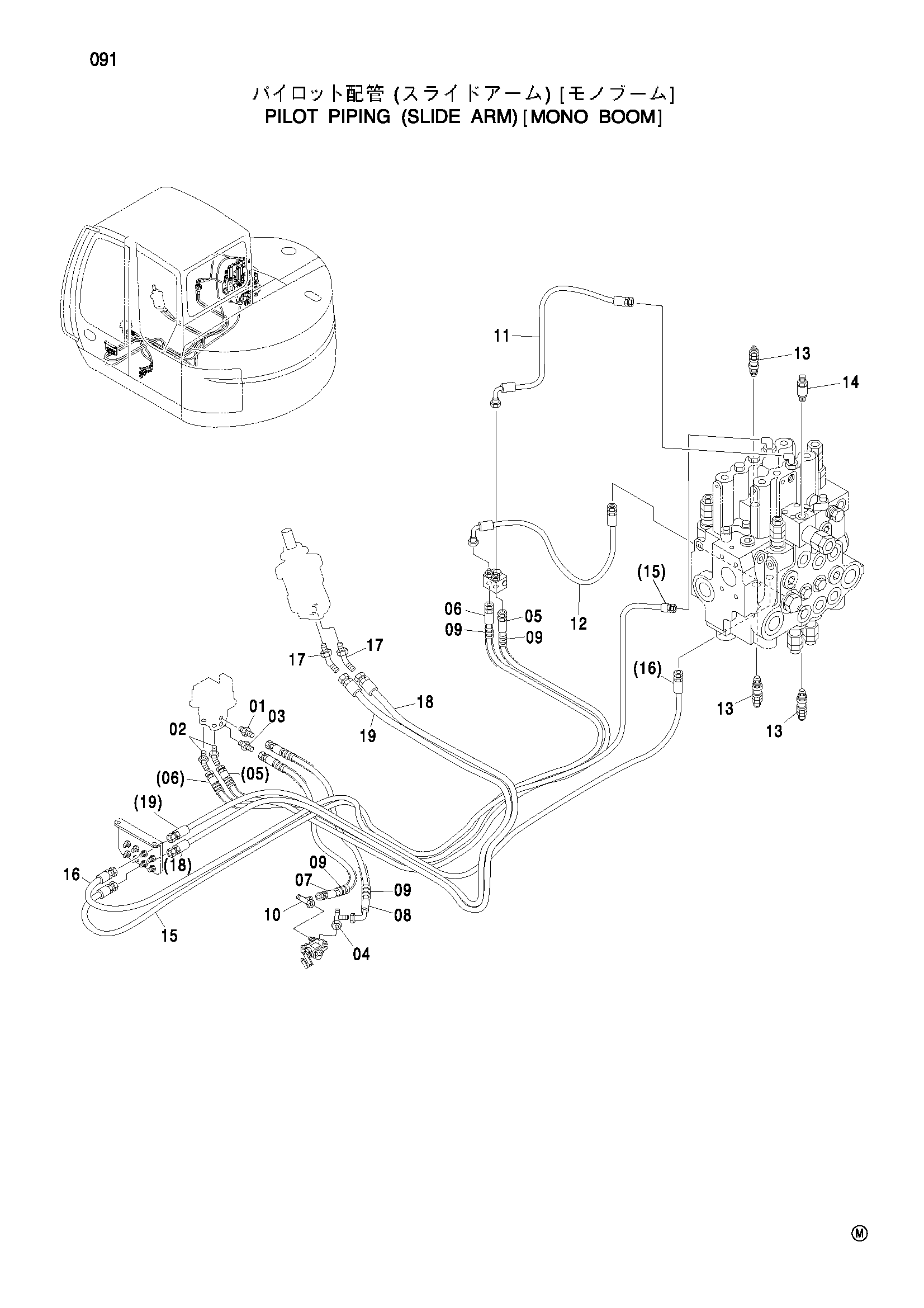

Заводская схема «Пилотные гидролинии (скольжение рукоять) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (скольжение рукоять) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/31/31d32b4e-aafc-41ff-87a5-f7f8df28e70c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4193826 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200467 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4252786 | Тройник | 1 |
| 05 | 4460767 | Шланг (1B) | 1 |
| 06 | 4460768 | Шланг (2A) | 1 |
| 07 | 4460765 | Шланг (P) | 1 |
| 08 | 4460766 | Шланг (T) | 1 |
| 09 | 4327293 | Защитный кожух | 15 |
| 10 | 4246672 | Соединительный штуцер | 1 |
| 11 | 4352862 | Шланг | 1 |
| 12 | 4332936 | Шланг | 1 |
| 13 | 4396776 | Предохранительный клапан | 3 |
| 14 | 4394262 | Предохранительный клапан | 1 |
| 15 | 4448796 | Шланг (MH, 8) | 1 |
| 16 | 4448878 | Шланг (MG, 7) | 1 |
| 17 | A852222 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4441134 | Шланг (G) | 1 |
| 19 | 4450664 | Шланг (H) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
