Хигх-прессуре трубопроводы (поток производительность селектор) [моноблочный стрела] — HITACHI ZX75US

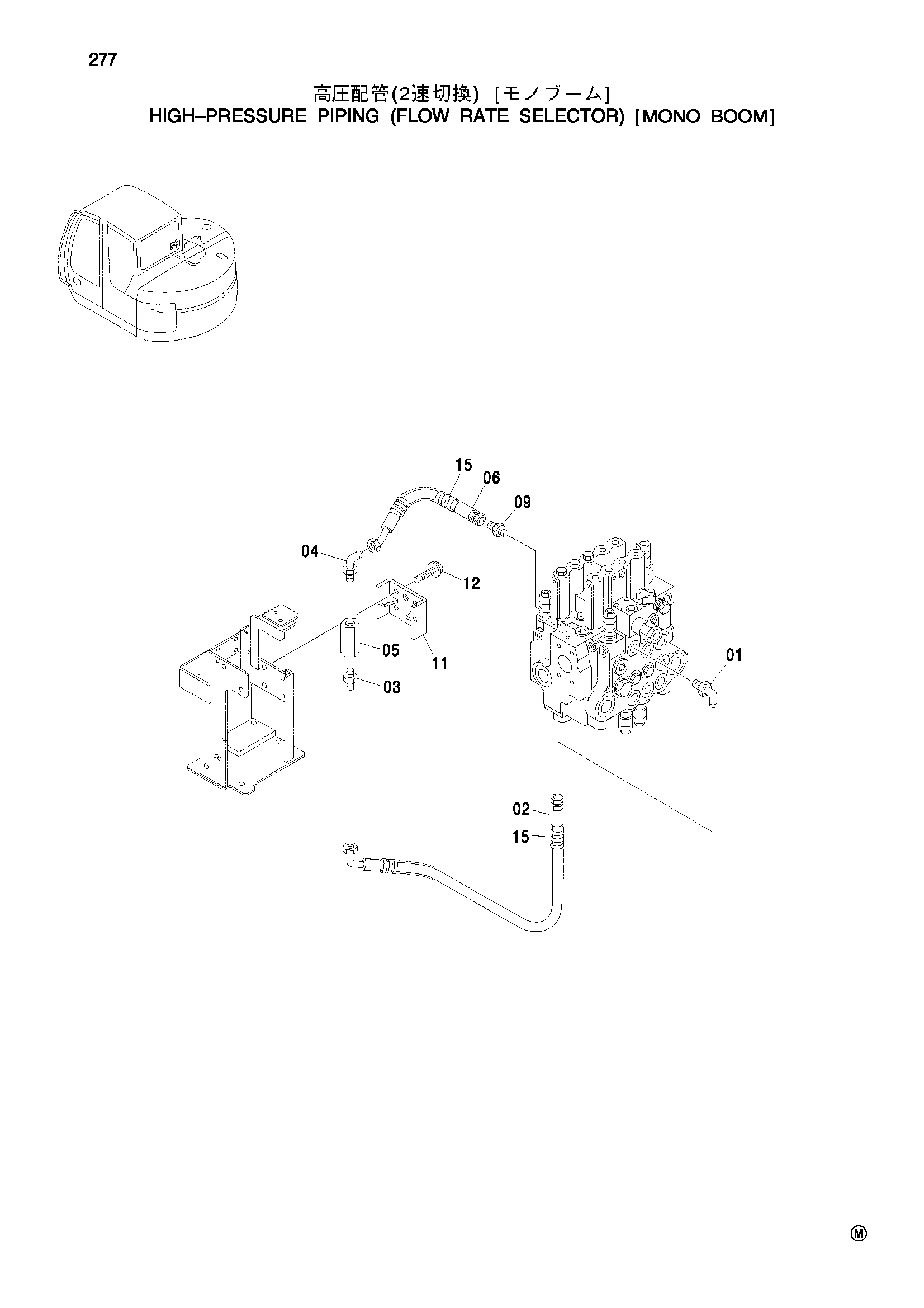

Заводская схема «Хигх-прессуре трубопроводы (поток производительность селектор) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Хигх-прессуре трубопроводы (поток производительность селектор) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/77/77a25ba0-f84a-4dc8-ac6e-7a2cb00defe9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4434054 | Шланг (4B4) | 1 |
| 03 | 4279302 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4353073 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4393295 | Обратный клапан | 1 |
| 06 | 4444452 | Шланг | 1 |
| 09 | 4221290 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 9751593 | Кронштейн | 1 |
| 12 | J011060 | Болт с шайбой | 4 |
| 15 | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
