Угол датчик — HITACHI ZX75US

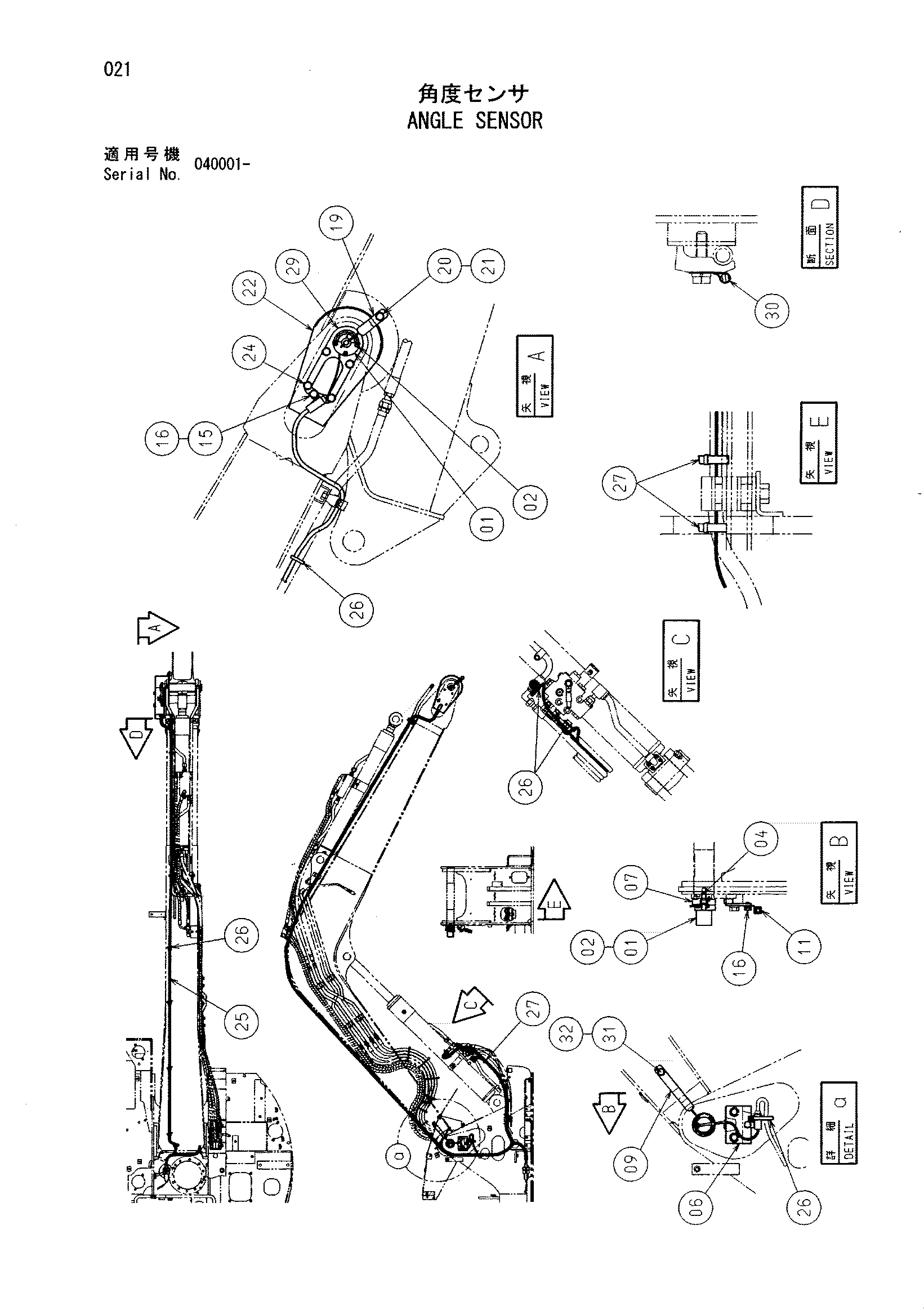

Заводская схема «Угол датчик» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4431966 | Датчик угла | 2 |
| 02 | J770625 | Болт с внутренним шестигранником | 6 |
| 04 | 4462763 | Болт | 1 |
| 06 | 9756375 | Пластина | 1 |
| 07 | 9760224 | Бобышка | 1 |
| 09 | 8088294 | Рычаг | 1 |
| 11 | 4381930 | Кронштейн | 1 |
| 15 | 4355515 | Кронштейн | 1 |
| 16 | J011016 | Болт с шайбой | 2 |
| 19 | 8085824 | Рычаг | 1 |
| 20 | J010812 | Болт с шайбой | 1 |
| 21 | A590108 | Плоская шайба | 1 |
| 22 | 8086477 | Крышка | 1 |
| 24 | J021070 | Болт с шайбой | 4 |
| 25 | 2048296 | Жгут проводов | 1 |
| 26 | 4121859 | Ленточный зажим | 20 |
| 27 | 4371049 | Ленточный зажим | 5 |
| 29 | 8083731 | Палец | 1 |
| 30 | 4190276 | Зажим | 1 |
| 31 | J011020 | Болт с шайбой | 1 |
| 32 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
