Гидролинии рабочего оборудования [смещаемый стрела] — HITACHI ZX75US
Заводская схема «Гидролинии рабочего оборудования [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

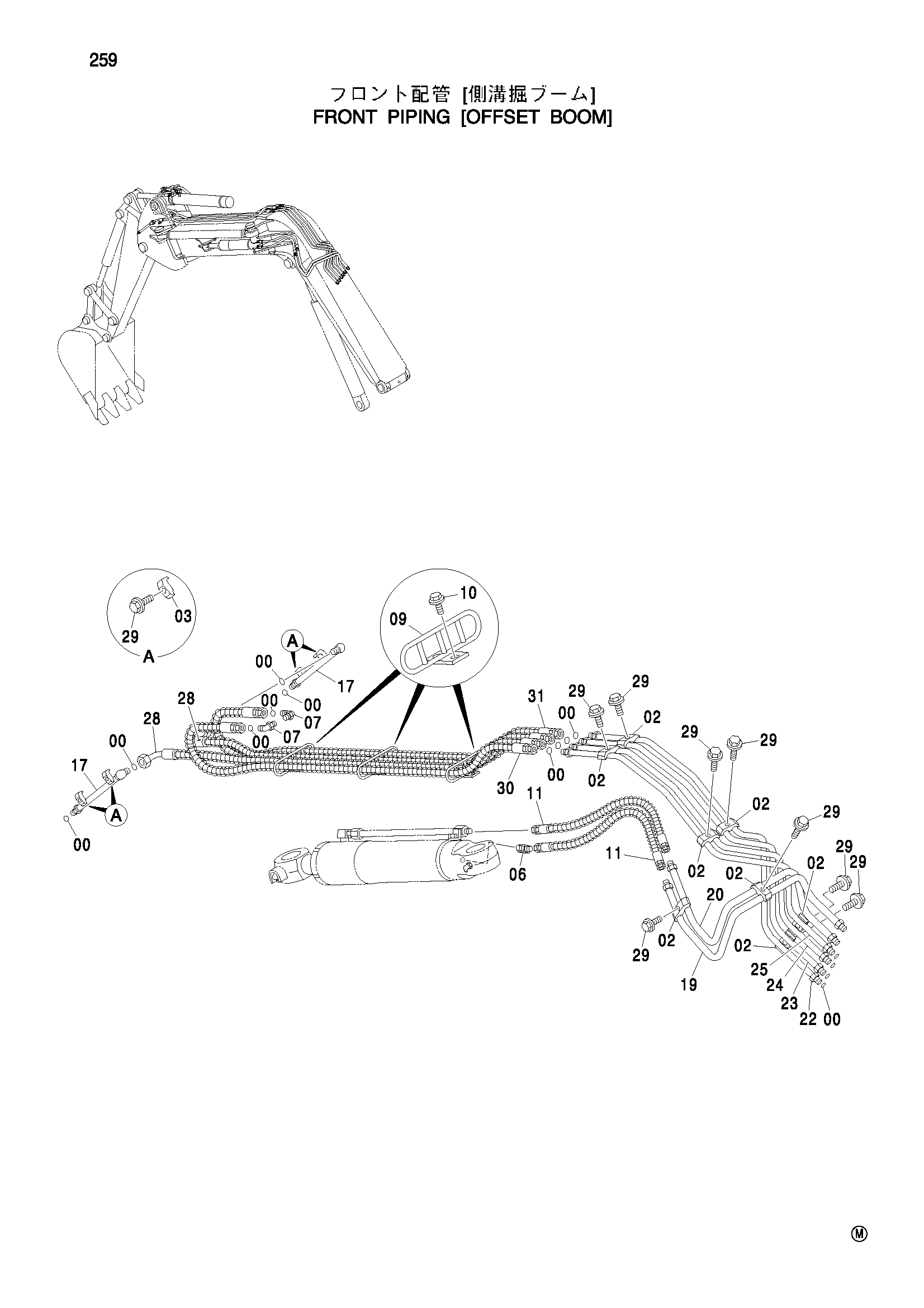

![Схема Гидролинии рабочего оборудования [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/3b/3b4d806c-a279-4b33-9a6c-abd28b70670b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4138938 | Уплотнительное кольцо | 14 |
| 02 | 4189858 | Хомут трубки | 8 |
| 03 | 4190125 | Хомут трубки | 4 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200580 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 8060253 | Кронштейн | 3 |
| 10 | J011225 | Болт с шайбой | 6 |
| 11 | 4392171 | Шланг | 2 |
| 17 | 8082544 | Трубка | 2 |
| 19 | 8082551 | Трубка | 1 |
| 20 | 8082550 | Трубка | 1 |
| 22 | 8082546 | Трубка | 1 |
| 23 | 8082547 | Трубка | 1 |
| 24 | 8082548 | Трубка | 1 |
| 25 | 8082549 | Трубка | 1 |
| 28 | 4464073 | Шланг | 2 |
| 29 | J011250 | Болт с шайбой | 12 |
| 30 | 4415185 | Шланг | 1 |
| 31 | 4418358 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
