Стрела удерживающий клапан детали (1) — HITACHI ZX75US

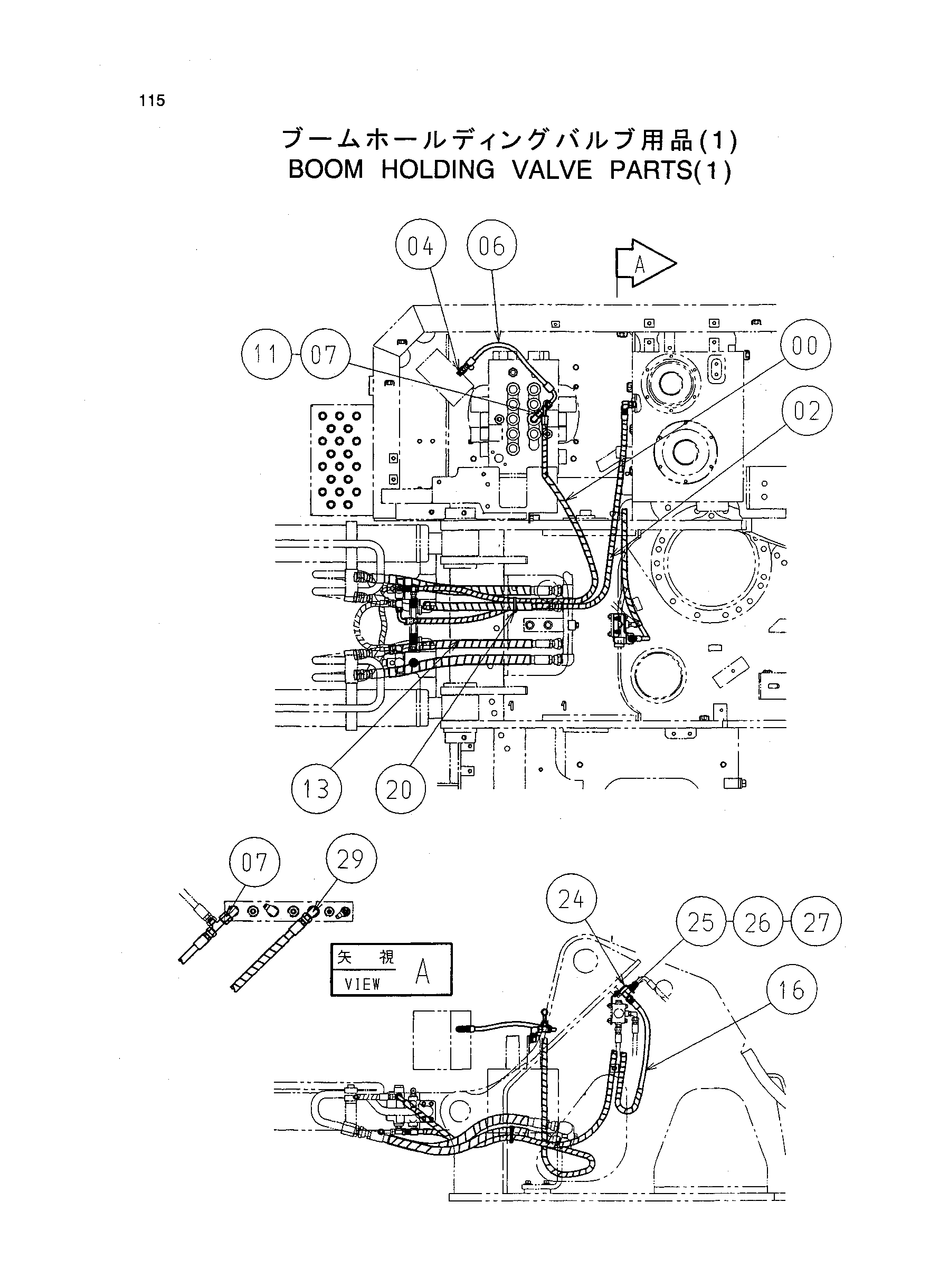

Заводская схема «Стрела удерживающий клапан детали (1)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9201760 | Шланг в сборе | 1 |
| 02 | 9203746 | Шланг в сборе | 1 |
| 04 | A852133 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4436254 | Шланг | 1 |
| 07 | 4246672 | Соединительный штуцер | 2 |
| 11 | 4208913 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4327294 | Защитный кожух | 4 |
| 16 | 9203172 | Шланг в сборе | 1 |
| 20 | 4055312 | Ленточный зажим | 5 |
| 24 | 4449644 | Кронштейн | 1 |
| 25 | 4285863 | Угловой штуцер | 1 |
| 26 | 4202531 | Гайка | 1 |
| 27 | A590914 | Пружинная шайба | 1 |
| 29 | A852333 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
