Управление педаль (вспомогательный) [моноблочный стрела] — HITACHI ZX75US
Заводская схема «Управление педаль (вспомогательный) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

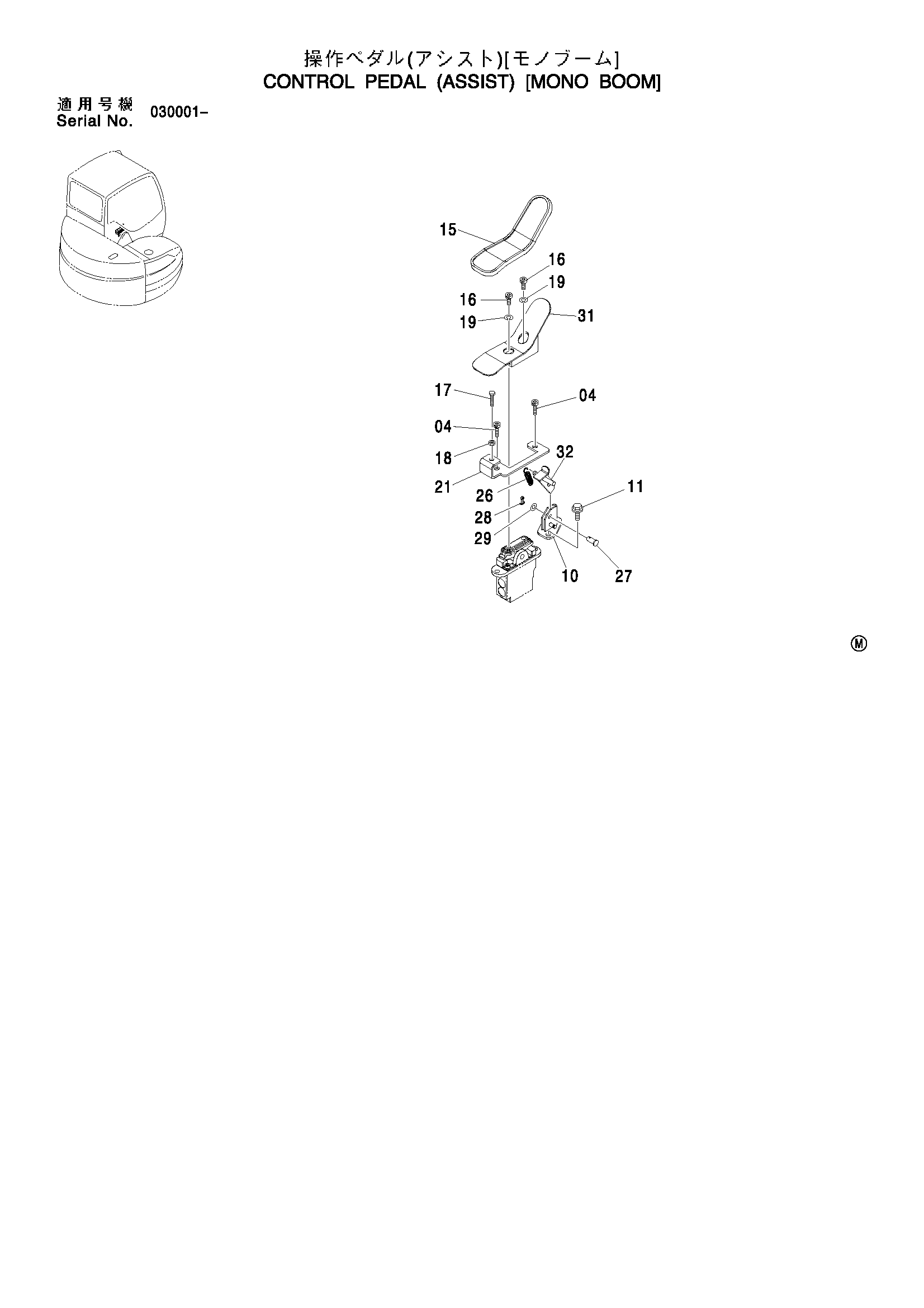

![Схема Управление педаль (вспомогательный) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/70/701d6004-de00-49e8-ba7f-df67a11dafed.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J781030 | Болт с внутренним шестигранником | 2 |
| 10 | 8083371 | Кронштейн | 1 |
| 11 | J011030 | Болт с шайбой | 2 |
| 15 | 4283758 | Крышка | 1 |
| 16 | J781020 | Болт с внутренним шестигранником | 2 |
| 17 | 4317640 | Болт | 1 |
| 18 | M500807 | Гайка | 1 |
| 19 | A590910 | Пружинная шайба | 2 |
| 21 | 9751852 | Кронштейн | 1 |
| 26 | 4279604 | Пружина | 1 |
| 27 | 4287795 | Палец | 1 |
| 28 | A763016 | Шплинт | 1 |
| 29 | A590110 | Плоская шайба | 1 |
| 31 | 8084645 | Педаль | 1 |
| 32 | 8084659 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
