Рукоять трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] — HITACHI ZX75US

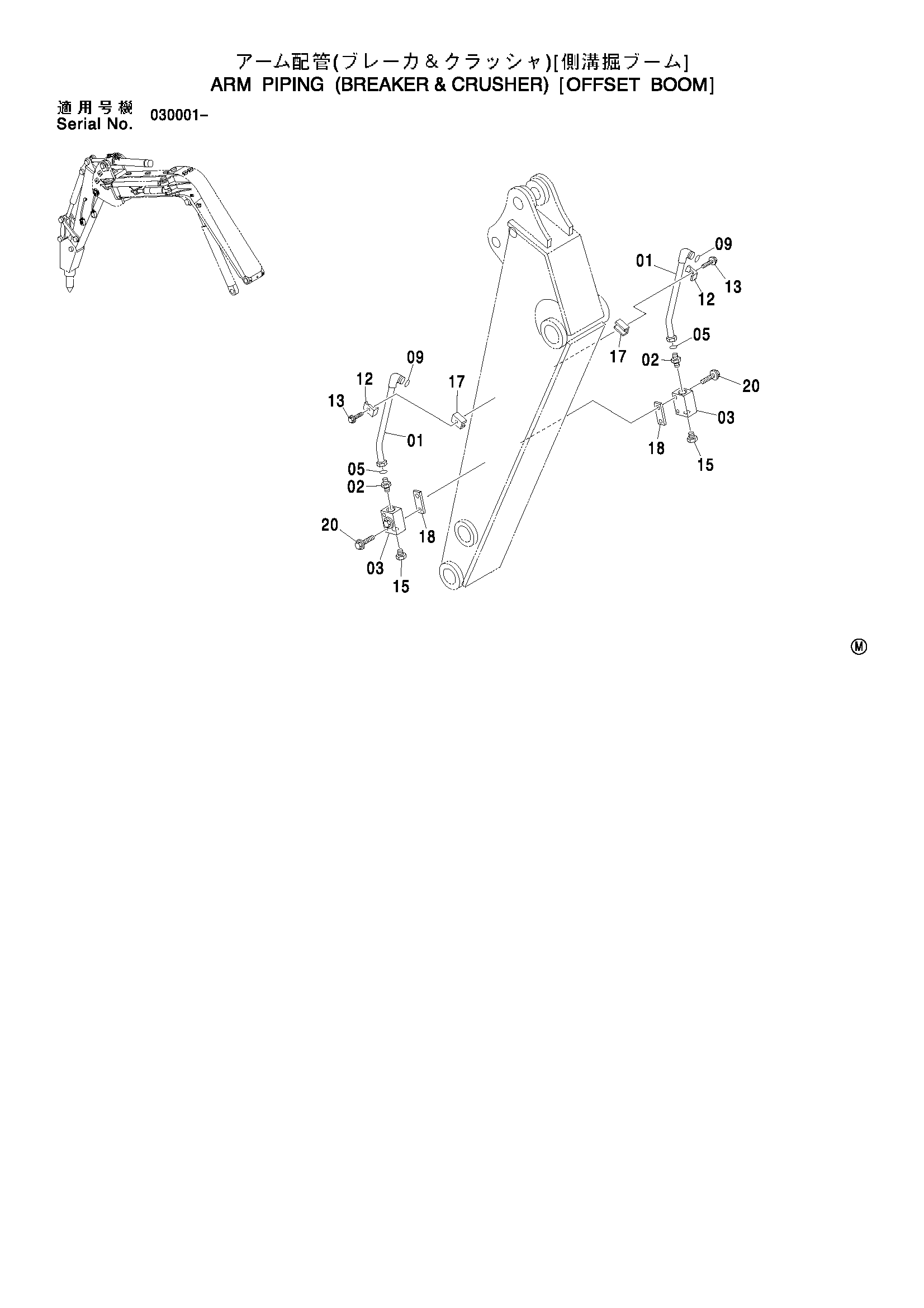

Заводская схема «Рукоять трубопроводы (гидромолот и гидроножницы) [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рукоять трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/d9/d9d4c596-86b6-42dc-900e-9ee4ddd0f5b3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9757175 | Трубка | 2 |
| 02 | A853188 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 4190126 | Хомут трубки | 2 |
| 13 | J011260 | Болт с шайбой | 2 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 9753840 | Седло винта | 2 |
| 18 | 4434246 | Седло винта | 2 |
| 20 | J011080 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
