Основные гидролинии (4) — HITACHI ZX75US

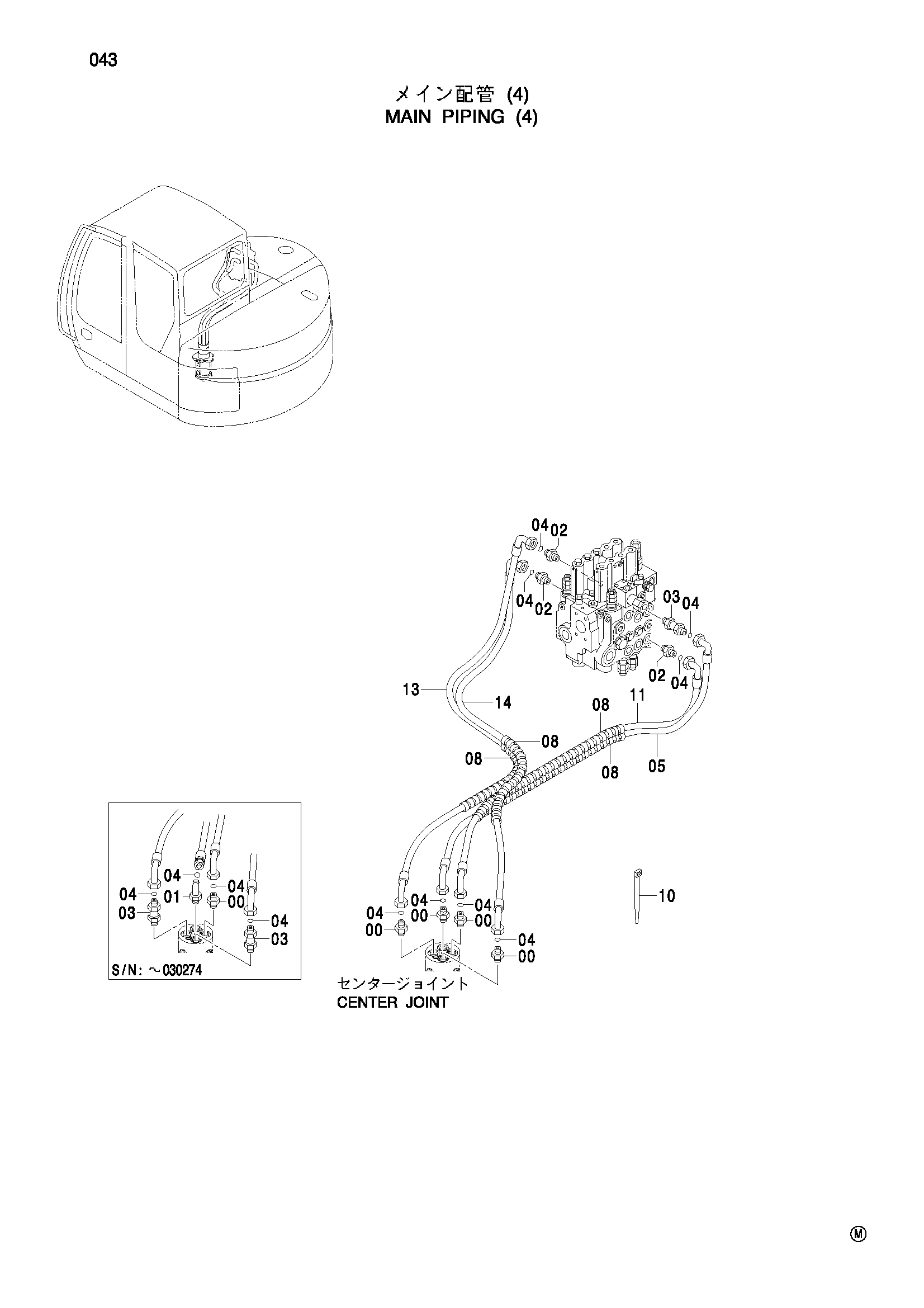

Заводская схема «Основные гидролинии (4)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189602 замена: A853144 | Адаптер | 1 |
| 00 | A853144 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4200580 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4189602 | Адаптер | 3 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4199247 | Адаптер | 1 |
| 03 | 4199247 | Адаптер | 3 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 8 |
| 05 | 4430628 замена: 4455236 | Шланг (4B1, R1) | 1 |
| 05 | 4455236 | Шланг (4B1, R1) | 1 |
| 08 | 4327294 | Защитный кожух | 4 |
| 10 | 4121859 | Ленточный зажим | 1 |
| 11 | 4416516 замена: 4455233 | Шланг (4A1, R2) | 1 |
| 11 | 4455233 | Шланг (4A1, R2) | 1 |
| 13 | 4419376 замена: 4455234 | Шланг (5B5, L3) | 1 |
| 13 | 4455234 | Шланг (5B5, L3) | 1 |
| 14 | 4419375 замена: 4455235 | Шланг (5A5, L4) | 1 |
| 14 | 4455235 | Шланг (5A5, L4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
