Рукоять удерживающий клапан — HITACHI ZX75US

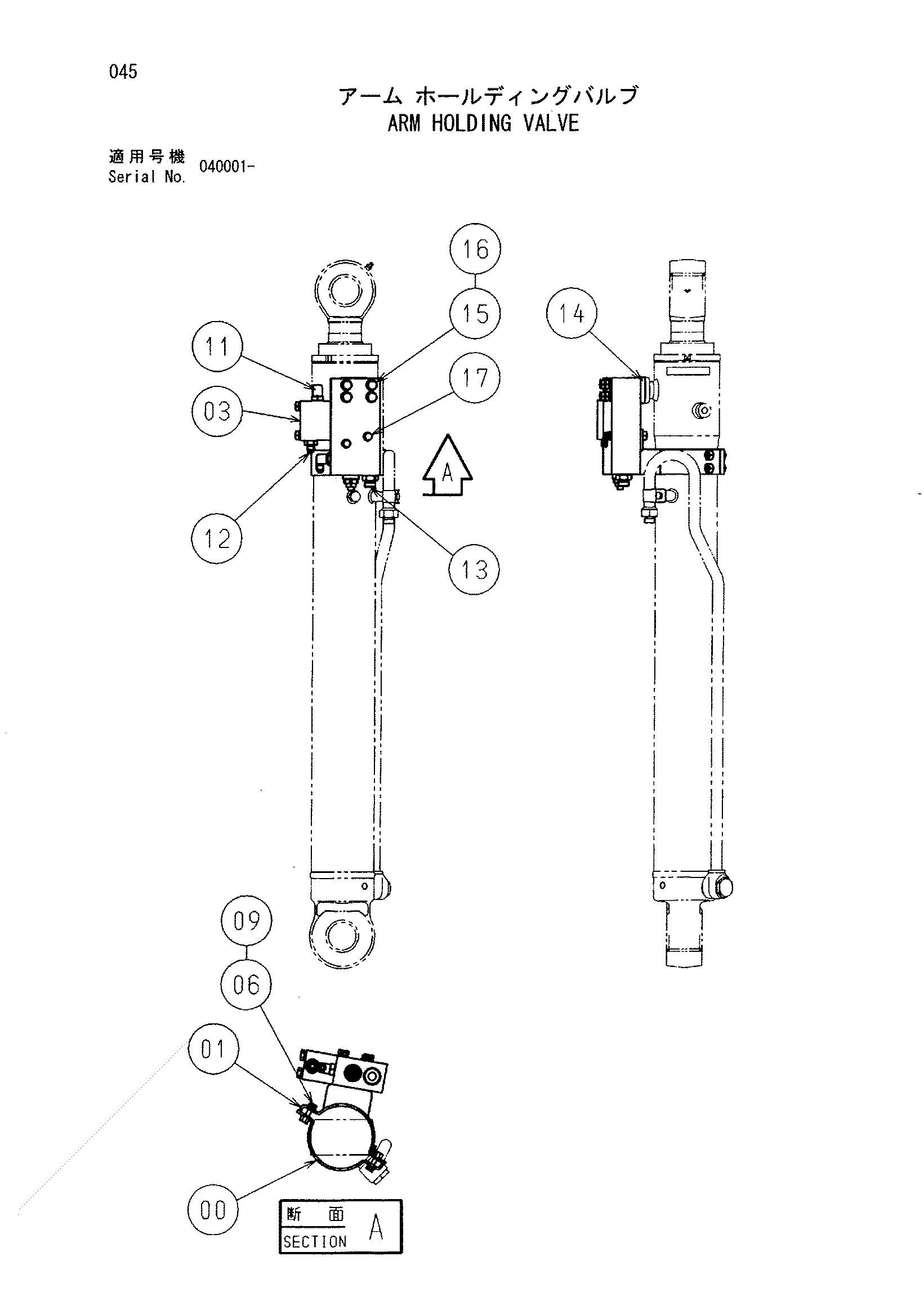

Заводская схема «Рукоять удерживающий клапан» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4489716 | Лента | 1 |
| 01 | 4489413 | Лента | 1 |
| 03 | 9222772 | Удерживающий клапан | 1 |
| 06 | A590108 | Плоская шайба | 2 |
| 09 | J020835 | Болт с шайбой | 2 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A853144 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4489710 | Проставка | 1 |
| 15 | M341085 | Болт с внутренним шестигранником | 4 |
| 16 | 4509181 | Уплотнительное кольцо | 2 |
| 17 | M340880 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
