Гидролинии рабочего оборудования [моноблочный стрела] — HITACHI ZX75US
Заводская схема «Гидролинии рабочего оборудования [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

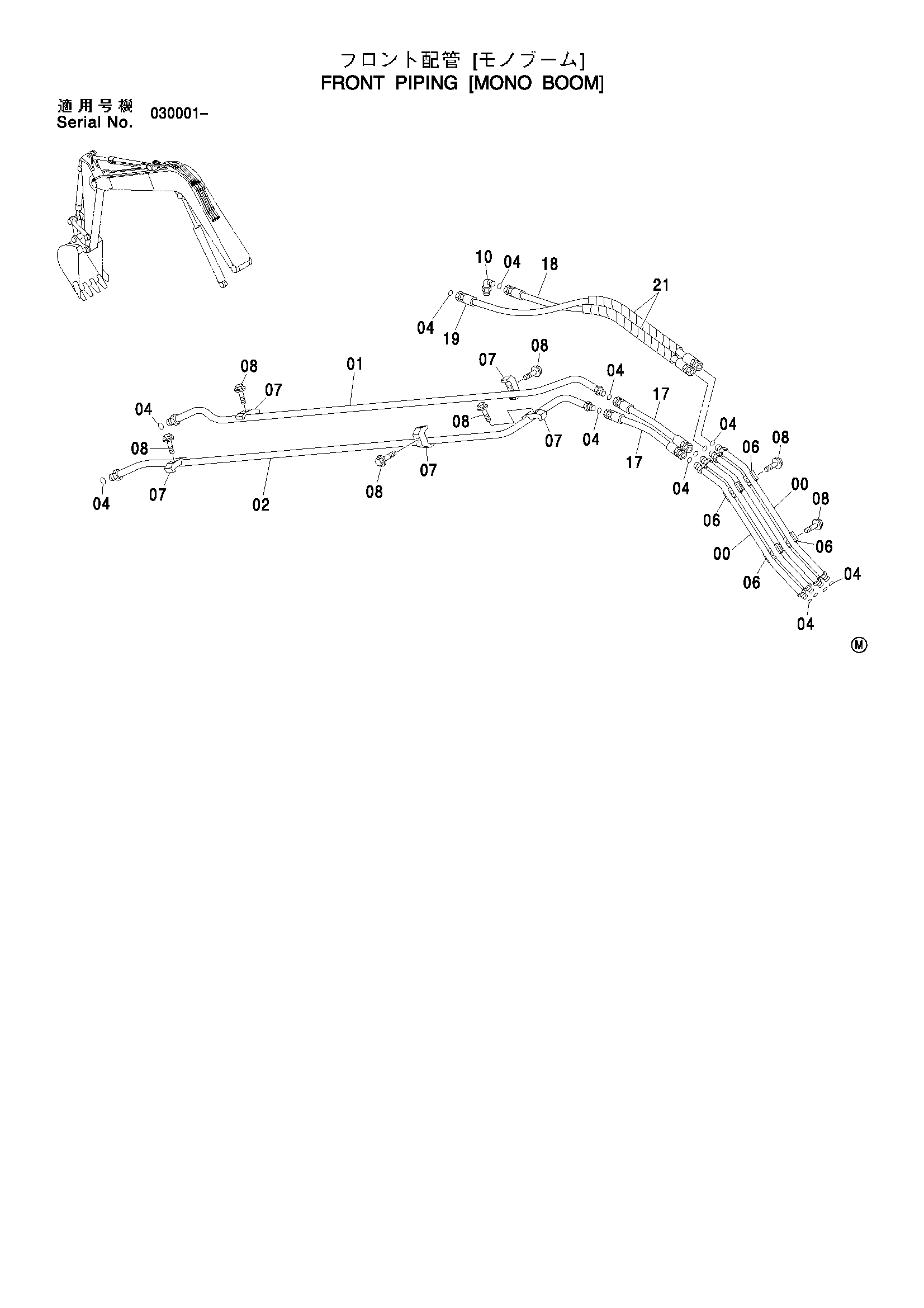

![Схема Гидролинии рабочего оборудования [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/bc/bc6d5926-b2ce-4da2-913c-805d100d684b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755523 | Трубка | 4 |
| 01 | 9755521 | Трубка | 1 |
| 02 | 9755522 | Трубка | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 14 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | 4190125 | Хомут трубки | 5 |
| 08 | J011250 | Болт с шайбой | 9 |
| 10 | 4200580 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4452640 | Шланг | 2 |
| 18 | 4452857 | Шланг | 1 |
| 19 | 4452858 | Шланг | 1 |
| 21 | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
