Хигх-прессуре трубопроводы (PTO) [моноблочный стрела] — HITACHI ZX75US

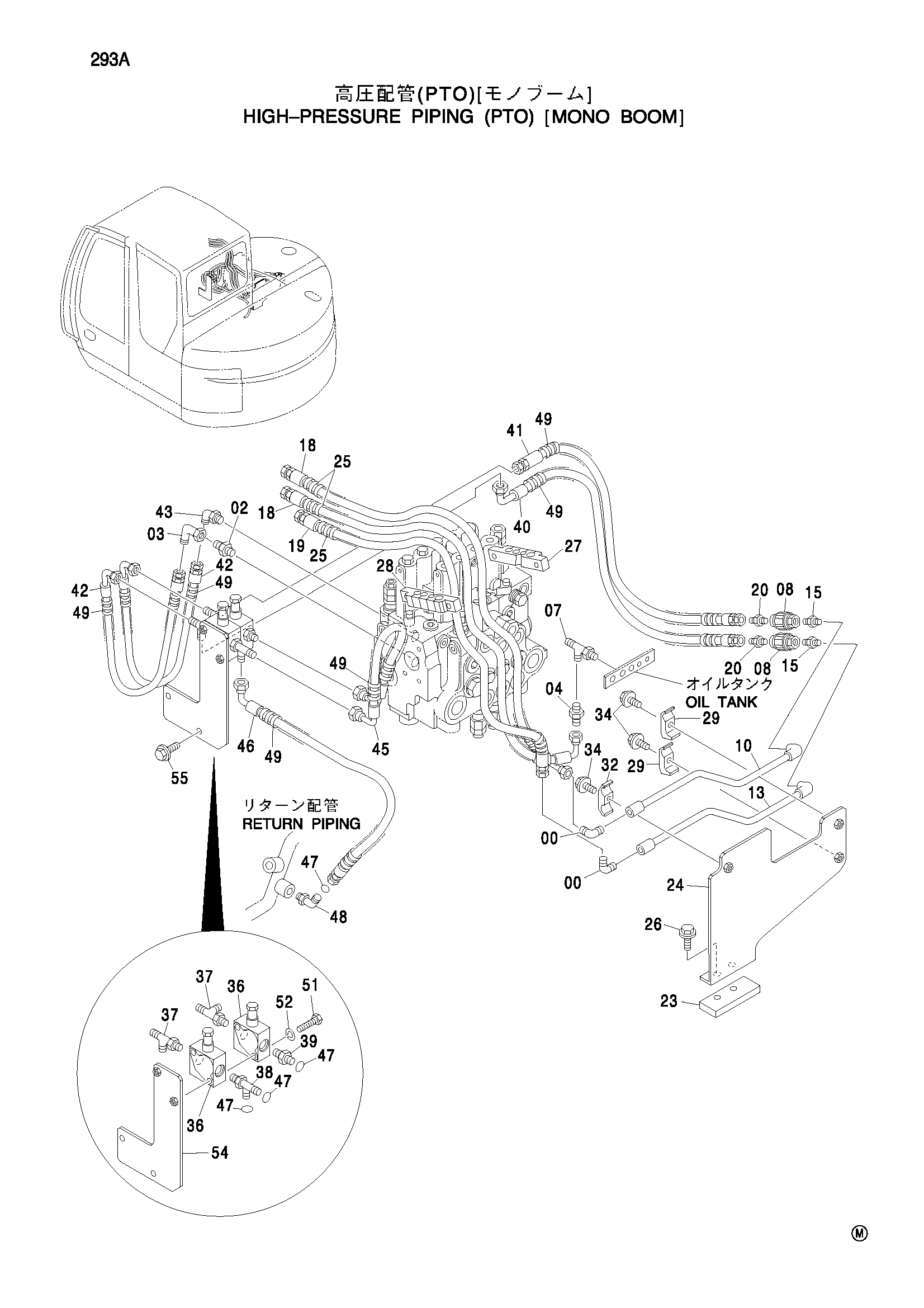

Заводская схема «Хигх-прессуре трубопроводы (PTO) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Хигх-прессуре трубопроводы (PTO) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/5f/5fb9db31-60e8-4780-a5d9-4a002a271ca5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1402 | Угловой штуцер | 2 |
| 02 | 4200469 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4239976 | Унион S | 1 |
| 04 | 4124754 | Адаптер | 1 |
| 07 | 4343140 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4188602 | Клапан словретер | 2 |
| 10 | 9755712 | Трубка | 1 |
| 13 | 9755711 | Трубка | 1 |
| 15 | 94-1702 | Адаптер | 2 |
| 18 | 4438104 | Шланг | 2 |
| 19 | 4443747 | Шланг | 1 |
| 20 | 4215650 | Адаптер | 2 |
| 23 | 4445374 | Седло винта | 1 |
| 24 | 8082031 | Кронштейн | 1 |
| 25 | 4327294 | Защитный кожух | 15 |
| 26 | J011225 | Болт с шайбой | 2 |
| 27 | 4436138 | Хомут шланга | 1 |
| 28 | 4436137 | Хомут шланга | 1 |
| 29 | 4190124 | Хомут трубки | 2 |
| 32 | 4189858 | Хомут трубки | 1 |
| 34 | J011255 | Болт с шайбой | 3 |
| 36 | 4422733 | Предохранительный клапан | 2 |
| 37 | 4222016 | Тройник | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4205383 | Тройник | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4189602 | Адаптер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4226312 | Шланг | 1 |
| 41 | 4306079 | Шланг | 1 |
| 42 | 4445405 | Шланг | 2 |
| 43 | 4200471 | Угловой штуцер | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4445406 | Шланг | 1 |
| 46 | 4365780 | Шланг | 1 |
| 47 | 4138938 | Уплотнительное кольцо | 4 |
| 48 | 4217341 | Угловой штуцер | 1 |
| 48A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4327294 | Защитный кожух | 14 |
| 51 | J900895 | Болт | 2 |
| 52 | A590908 | Пружинная шайба | 2 |
| 54 | 9755713 | Кронштейн | 1 |
| 55 | J011030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
