Смещаемый стрела (нормал палец) — HITACHI ZX75US

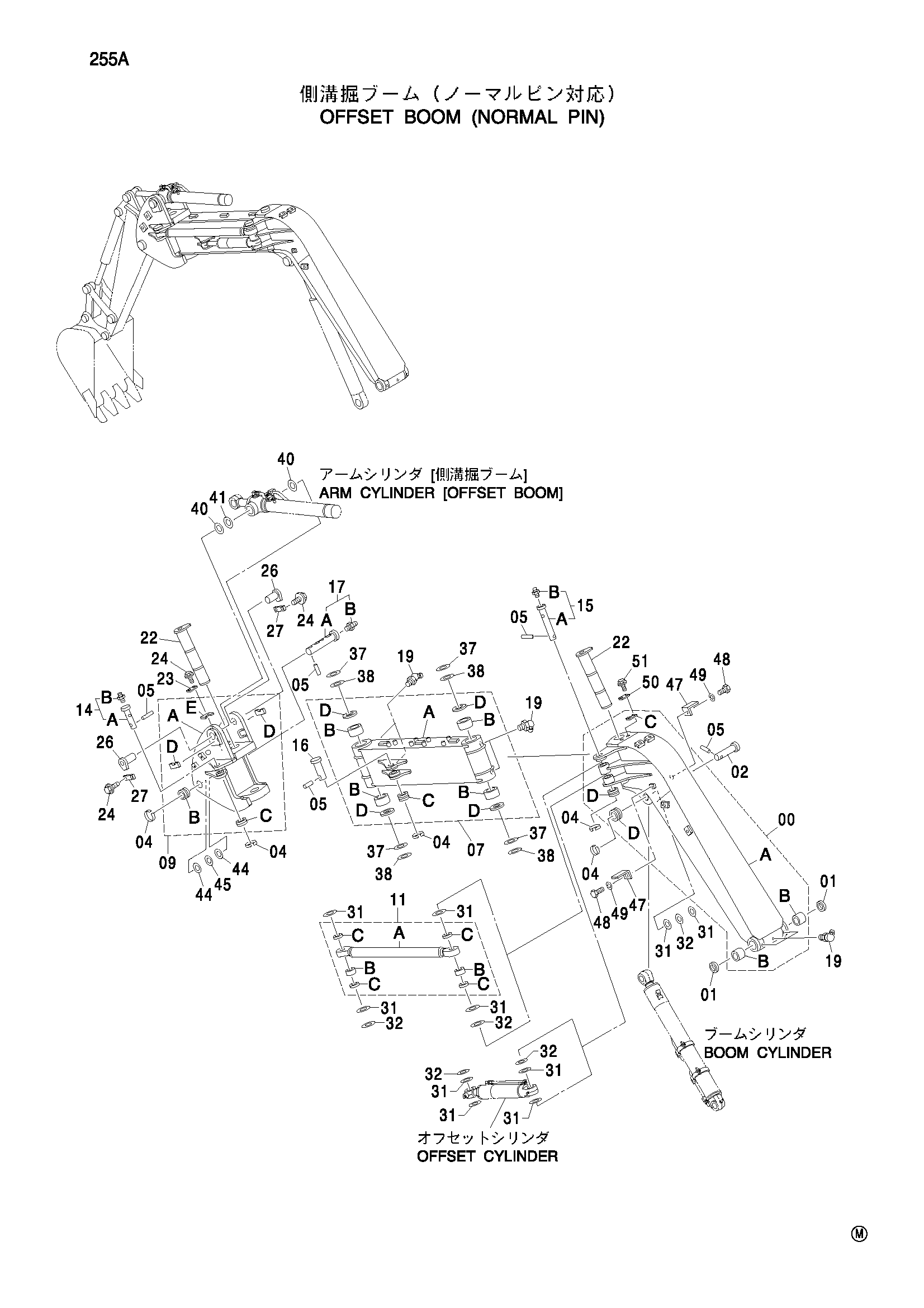

Заводская схема «Смещаемый стрела (нормал палец)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040755 | Стрела нижний | 1 |
| 00A | 5007492 | Стрела нижний | 1 |
| 00B | 4334422 | Втулка | 2 |
| 00C | 4400016 | Ограничитель | 1 |
| 00D | 4197031 | Ограничитель | 2 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 3055536 | Палец | 1 |
| 04 | 4065688 | Кольцо | 5 |
| 05 | 4065689 | Палец | 5 |
| 07 | 8070002 | Стрела верхний | 1 |
| 07A | 6016789 | Стрела верхний | 1 |
| 07B | 4355877 | Втулка | 4 |
| 07C | 4197031 | Ограничитель | 1 |
| 07D | 4074008 | Пылезащитное уплотнение | 1 |
| 09 | 7040759 | Гидроцилиндр. стойка | 1 |
| 09A | 6019797 | Гидроцилиндр. стойка | 1 |
| 09B | 4197032 | Ограничитель | 1 |
| 09C | 4197031 | Ограничитель | 1 |
| 09D | 4400064 | Ограничитель | 1 |
| 09E | 4400016 | Ограничитель | 1 |
| 11 | 9163869 | Стойка | 1 |
| 11A | 9749316 | Стойка | 1 |
| 11B | 4345470 | Втулка | 2 |
| 11C | 4117954 | Пылезащитное уплотнение | 4 |
| 14 | 9111317 | Палец | 1 |
| 14A | 3040621 | Палец | 1 |
| 14B | J75481 | Пресс-маслёнка | 1 |
| 15 | 9111316 | Палец | 1 |
| 15A | 3040620 | Палец | 1 |
| 15B | J75481 | Пресс-маслёнка | 1 |
| 16 | 3040622 | Палец | 1 |
| 17 | 9111029 | Палец | 1 |
| 17A | 3037344 | Палец | 1 |
| 17B | J75481 | Пресс-маслёнка | 1 |
| 19 | J75581 | Пресс-маслёнка | 7 |
| 22 | 8069883 | Палец | 2 |
| 23 | 4400017 | Пластина | 1 |
| 24 | J011025 | Болт с шайбой | 6 |
| 26 | 8069904 | Палец | 2 |
| 27 | 4390505 | Пластина | 2 |
| 31 | 4374459 | Упорная пластина 1.0 | 10 |
| 32 | 4374437 | Упорная пластина 2.0 | 5 |
| 37 | 4375134 | Упорная пластина 1.0 | 4 |
| 38 | 4375136 | Упорная пластина 2.0 | 8 |
| 40 | 4366694 | Упорная пластина 1.0 | 2 |
| 41 | 4367411 | Упорная пластина 2.0 | 1 |
| 44 | 4394384 | Упорная пластина 1.0 | 2 |
| 45 | 4394385 | Упорная пластина 2.0 | 1 |
| 47 | 4224631 | Кронштейн | 2 |
| 48 | J901425 | Болт | 2 |
| 49 | A590914 | Пружинная шайба | 2 |
| 50 | 4411463 | Пластина | 1 |
| 51 | J011035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
