Основные гидролинии (7) [смещаемый стрела] — HITACHI ZX75US

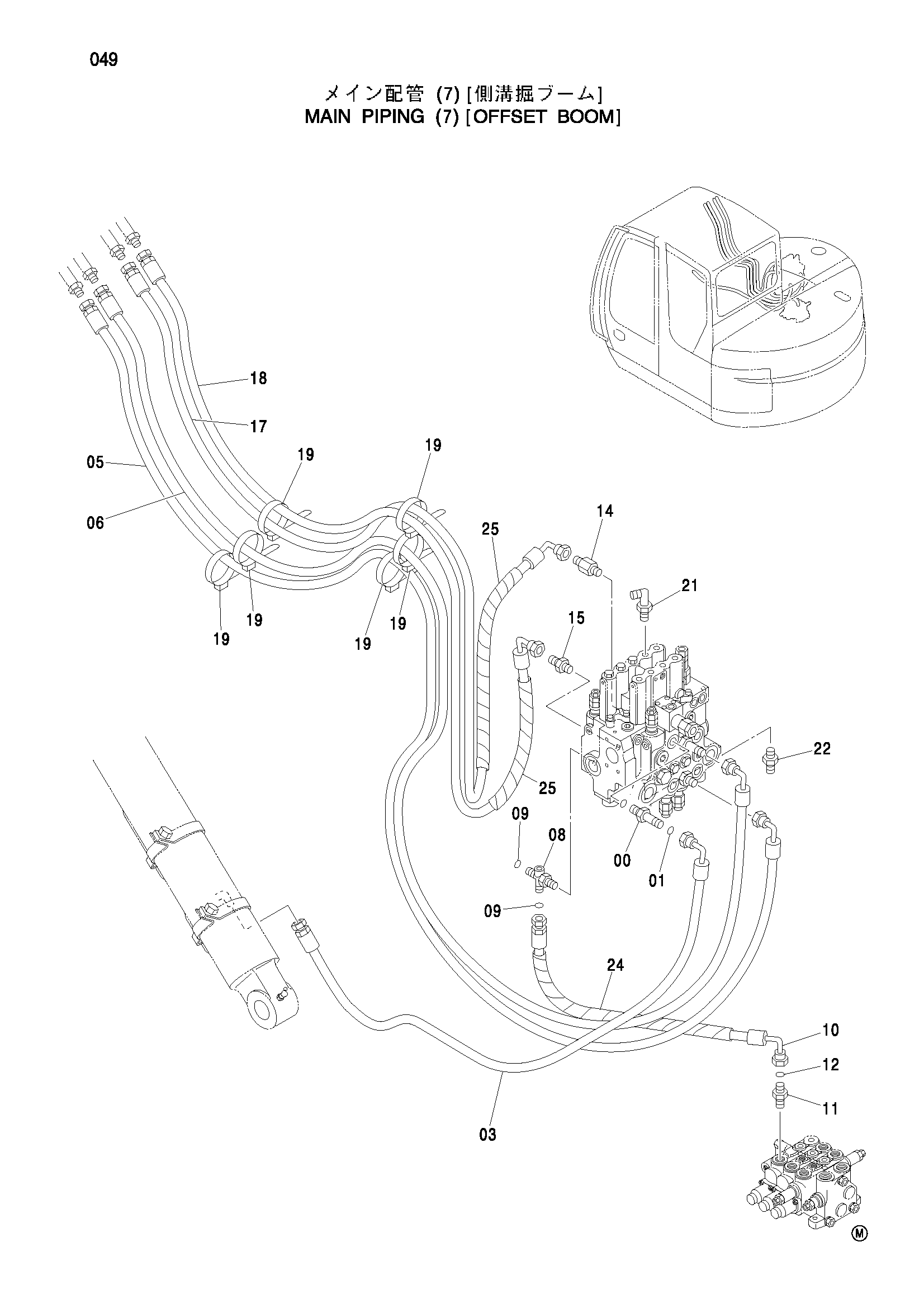

Заводская схема «Основные гидролинии (7) [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (7) [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/f1/f1ee28ac-aa94-4fbe-9e70-a7b9fbb5d692.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199247 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 1 |
| 03 | 4444655 | Шланг (2, 4B3) | 1 |
| 05 | 4444647 | Шланг (5, 4A2) | 1 |
| 06 | 4444644 | Шланг (4, 4B2) | 1 |
| 08 | 4445965 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 4431945 | Шланг (5A2, A3) | 1 |
| 11 | 4189602 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 1 |
| 14 | 4276967 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4200469 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4447101 | Шланг (2, 5B4) | 1 |
| 18 | 4447100 | Шланг (1, 5A4) | 1 |
| 19 | 4055312 | Ленточный зажим | 6 |
| 21 | 4393192 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4270517 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4327294 | Защитный кожух | 1 |
| 25 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
