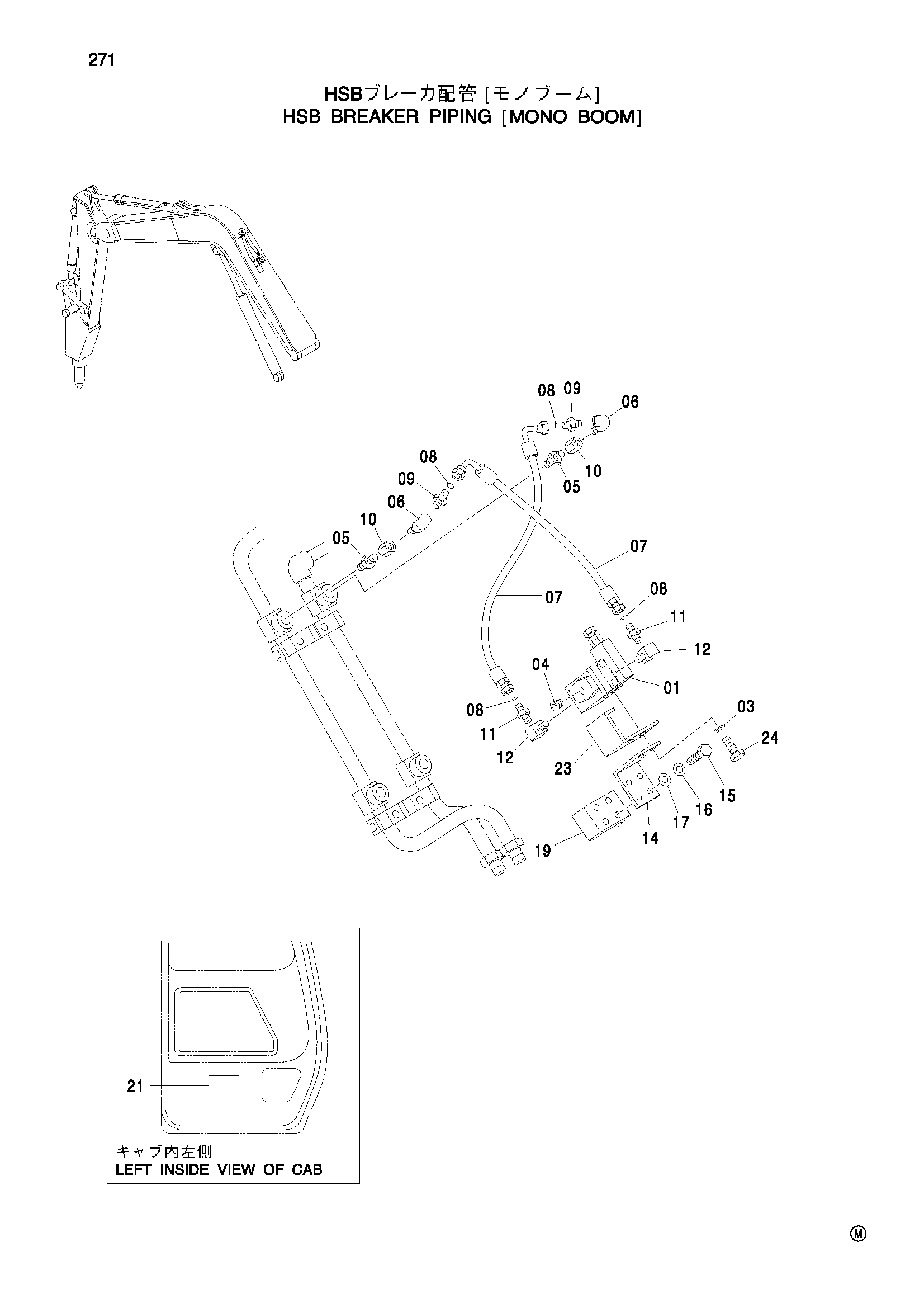

HSB гидромолот трубопроводы [моноблочный стрела] — HITACHI ZX75US
Заводская схема «HSB гидромолот трубопроводы [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема HSB гидромолот трубопроводы [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/1d/1d199121-f8cb-45a4-8e83-19fc4f7929f7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 03 | A590908 | Пружинная шайба | 3 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | 4208243 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 94-0633 | Угловой штуцер | 2 |
| 07 | 4251914 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4208967 | Адаптер | 2 |
| 10 | 94-0678 | Разъём S | 2 |
| 11 | 4217134 | Адаптер | 2 |
| 12 | 94-0632 | Угловой штуцер | 2 |
| 14 | 4300444 | Кронштейн | 1 |
| 15 | J901225 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | A590112 | Плоская шайба | 4 |
| 19 | 4300443 | Седло винта | 1 |
| 21 | 4301977 | Е-плате (японский) | 0 |
| 21 | 4301979 | Ме-плате (английский) | 1 |
| 23 | 4399797 | Кронштейн | 1 |
| 24 | J900825 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
