Основные гидролинии (скольжение рукоять) [моноблочный стрела] — HITACHI ZX75US
Заводская схема «Основные гидролинии (скольжение рукоять) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

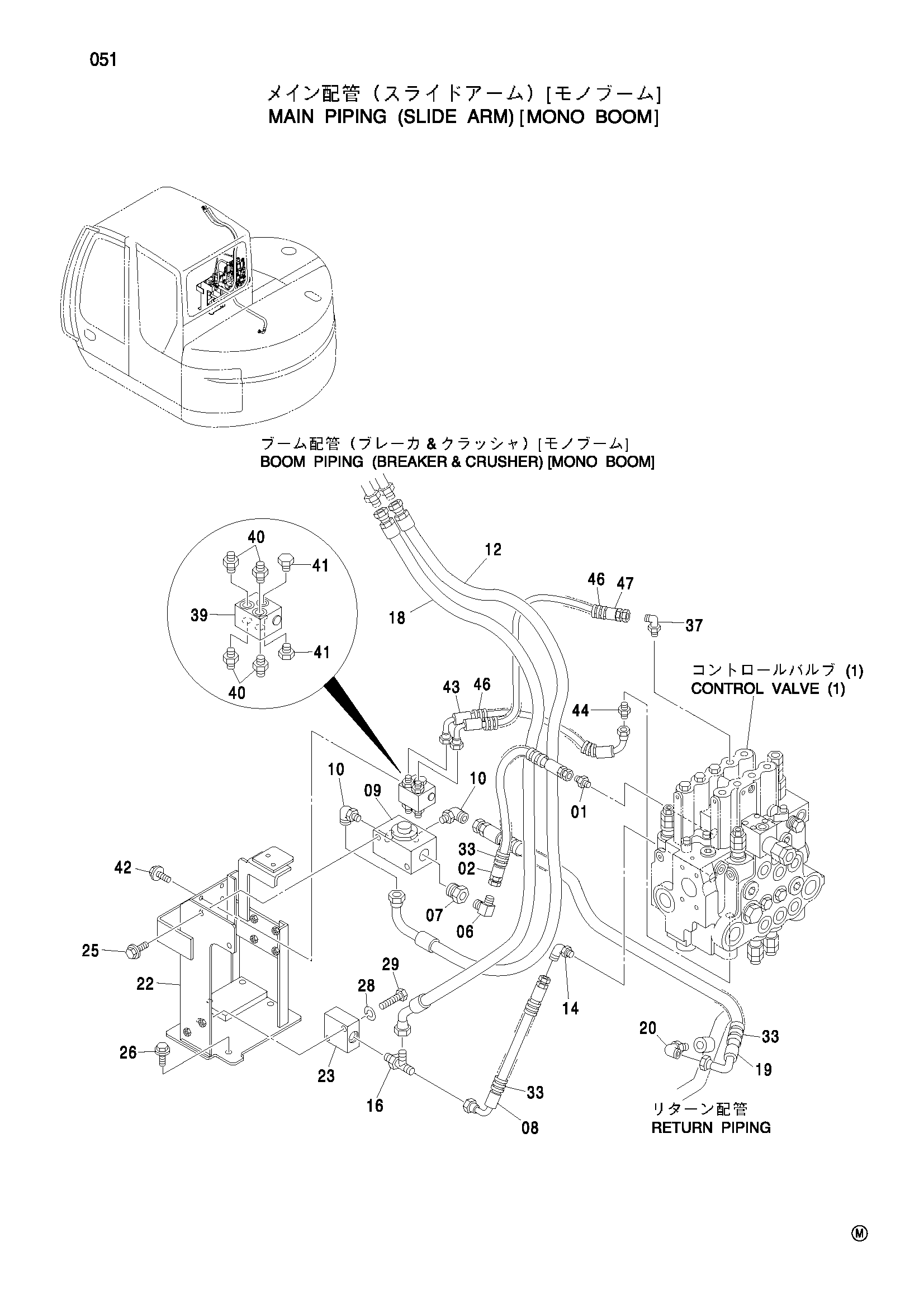

![Схема Основные гидролинии (скольжение рукоять) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/b1/b1d75dd0-408d-4e93-8aa7-51051848d23c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210361 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4460763 | Шланг (5B4) | 1 |
| 06 | 4436135 | Угловой штуцер | 1 |
| 07 | 4132049 | Переходник | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4444304 | Шланг (5A4) | 1 |
| 09 | 4261540 | Клапан | 1 |
| 10 | 4202113 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4436076 | Шланг (правый) | 1 |
| 14 | 4200580 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4205383 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4436077 | Шланг (левый) | 1 |
| 19 | 4436078 | Шланг (RI) | 1 |
| 20 | 4157562 | Угловой штуцер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 7040279 | Кронштейн | 1 |
| 23 | 4436068 | Блок | 1 |
| 25 | J011025 | Болт с шайбой | 2 |
| 26 | J021030 | Болт с шайбой | 3 |
| 28 | A590908 | Пружинная шайба | 2 |
| 29 | J900855 | Болт | 2 |
| 33 | 4327294 | Защитный кожух | 2 |
| 37 | 4393192 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4330230 | Челночный клапан | 1 |
| 40 | 4200468 | Адаптер | 4 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4093624 | Пробка | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | J010820 | Болт с шайбой | 2 |
| 43 | 4444305 | Шланг (5PA4) | 1 |
| 44 | 4200465 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4327293 | Защитный кожух | 2 |
| 47 | 4460764 | Шланг (5PB4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
