Облицовка (2-2) — HITACHI ZX75US

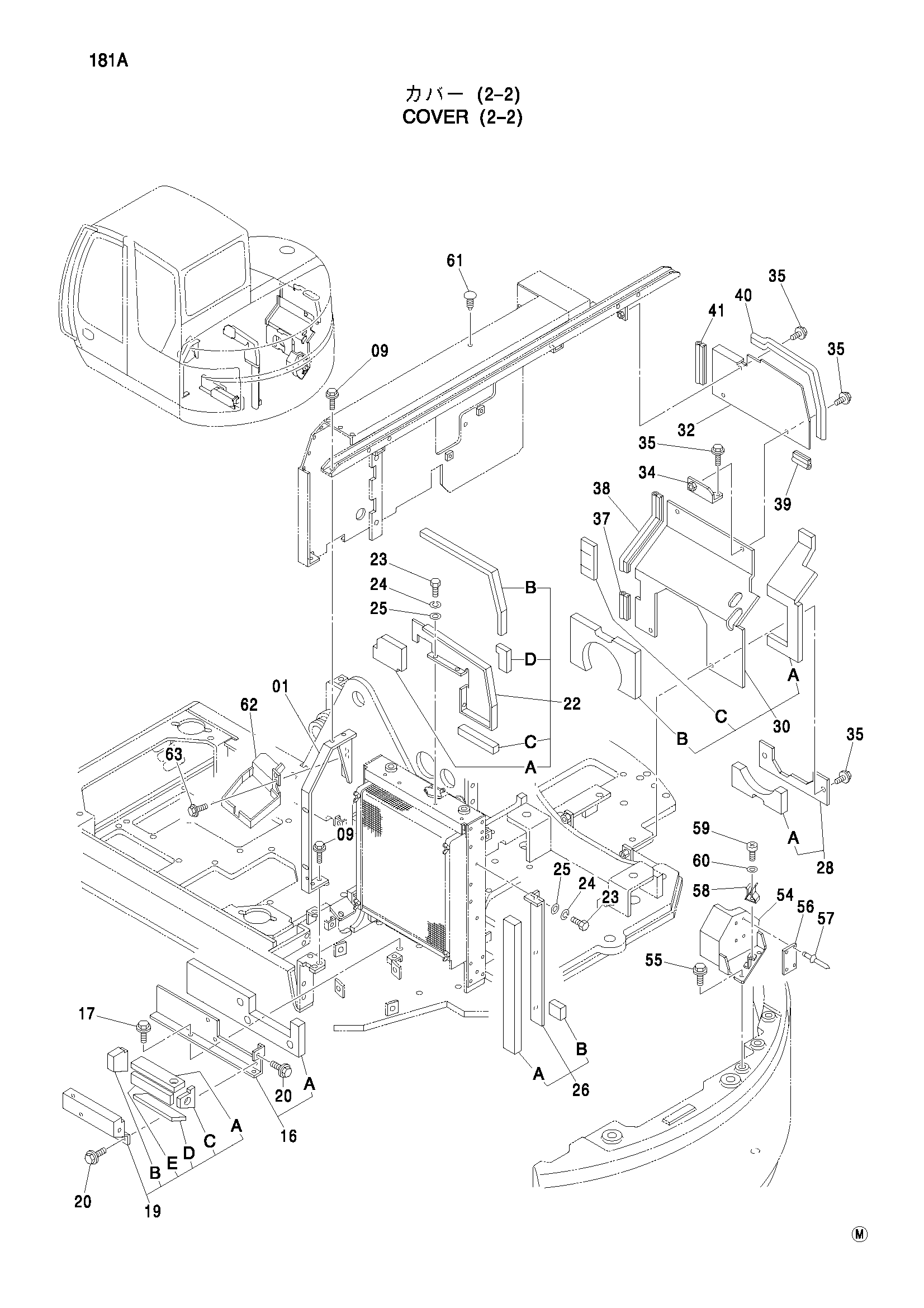

Заводская схема «Облицовка (2-2)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8081962 | Опора | 1 |
| 09 | J021025 | Болт с шайбой | 4 |
| 16 | 8078667 | Крышка | 1 |
| 16A | 4430786 | Резиновая прокладка | 1 |
| 17 | J011020 | Болт с шайбой | 2 |
| 19 | 8078668 | Крышка | 1 |
| 19A | 4430972 | Резиновая прокладка | 1 |
| 19B | 4431010 | Резиновая прокладка | 1 |
| 19C | 4431439 | Резиновая прокладка | 1 |
| 19D | 4431007 | Резиновая прокладка | 1 |
| 19E | 4430974 | Резиновая прокладка | 1 |
| 20 | J021025 | Болт с шайбой | 4 |
| 22 | 8083482 | Крышка | 1 |
| 22A | 4451656 | Резиновая прокладка | 1 |
| 22B | 4451657 | Резиновая прокладка | 1 |
| 22C | 4451658 | Резиновая прокладка | 1 |
| 22D | 4430961 | Резиновая прокладка | 1 |
| 23 | J901016 | Болт | 6 |
| 24 | A590910 | Пружинная шайба | 6 |
| 25 | A590110 | Плоская шайба | 6 |
| 26 | 8083203 | Крышка | 1 |
| 26A | 4450208 | Резиновая прокладка | 1 |
| 26B | 4450209 | Резиновая прокладка | 1 |
| 28 | 8077874 | Крышка | 1 |
| 28A | 4430867 | Резиновая прокладка | 1 |
| 30 | 7039335 | Крышка | 1 |
| 30A | 4445182 | Резиновая прокладка | 1 |
| 30B | 4418175 | Резиновая прокладка | 1 |
| 30C | 4437781 | Резиновая прокладка | 1 |
| 32 | 4418165 | Крышка | 1 |
| 34 | 9752424 | Кронштейн | 1 |
| 35 | J031025 | Болт с шайбой | 6 |
| 37 | 4437784 | Резиновое уплотнение | 1 |
| 38 | 4437785 | Резиновое уплотнение | 1 |
| 39 | 4436109 | Резиновое уплотнение | 1 |
| 40 | 4418182 | Резиновое уплотнение | 1 |
| 41 | 4418181 | Резиновое уплотнение | 1 |
| 54 | 7039906 | Крышка | 1 |
| 55 | J031020 | Болт с шайбой | 2 |
| 56 | 4445404 | Предупреждающая табличка | 1 |
| 57 | 4402421 | Заклёпка | 4 |
| 58 | 4330276 | Держатель | 1 |
| 59 | M430410 | Винт | 1 |
| 60 | A590104 | Плоская шайба | 1 |
| 61 | 4280359 | Зажим | 1 |
| 62 | 7040705 | Крышка | 1 |
| 63 | J020825 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
