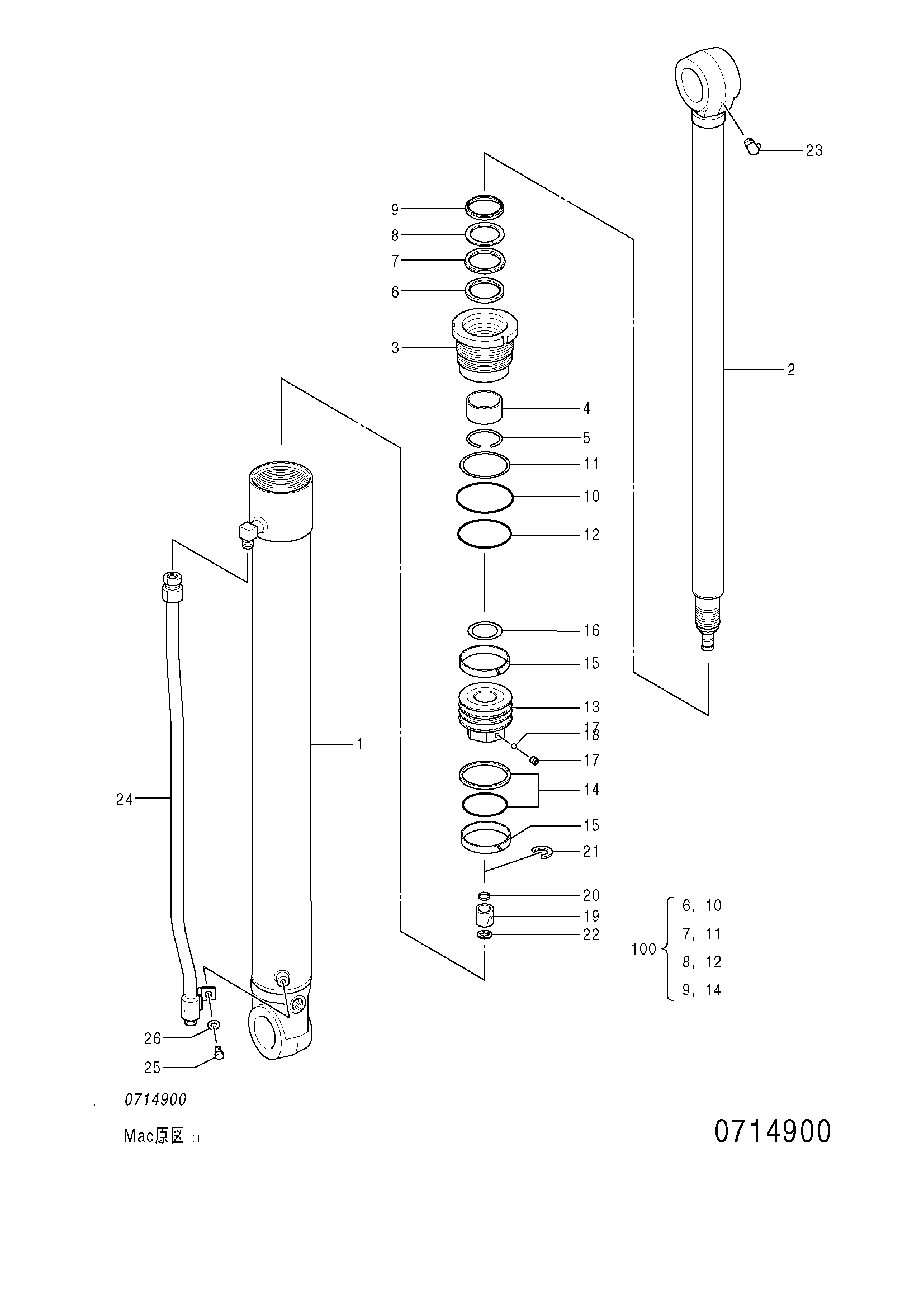

Гидроцилиндр рукояти [моноблочный стрела] — HITACHI ZX75US
Заводская схема «Гидроцилиндр рукояти [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидроцилиндр рукояти [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/5a/5ada24fb-ecab-4e70-b2a7-8be5a01b268b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4374946 | Гидроцилиндр рукояти | 1 | |
| 1 | 0714901 | Труба гидроцилиндра | 1 |
| 2 | 0714902 | Шток поршня | 1 |
| 3 | 0444705 | Головка гидроцилиндра | 1 |
| 4 | 0444706 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0225714 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0225712 | Опорное кольцо | 1 |
| 9 | 0444715 | Грязесъёмное кольцо | 1 |
| 10 | A811090 | Oーкольцо | 1 |
| 11 | 0310606 | Опорное кольцо | 1 |
| 12 | A810095 | Oーкольцо | 1 |
| 13 | 0714903 | Поршень | 1 |
| 14 | 0310608 | Кольцо уплотнение в сборе | 1 |
| 15 | 0333007 | Направляющее кольцо | 2 |
| 16 | 0333008 | Регулировочная шайба | 1 |
| 17 | 0310612 | Установочный винт | 1 |
| 18 | 0111818 | Стальной шарик | 1 |
| 19 | 0444708 | Амортизирующий подшипник | 1 |
| 20 | 0714904 | Уплотнение амортизатор | 1 |
| 21 | 0444710 | Стопорное кольцо | 1 |
| 22 | 0396211 | Ограничитель | 2 |
| 23 | 0159411 | Пресс-маслёнка | 1 |
| 24 | 0714906 | Трубка | 1 |
| 25 | 0714807 | Болт | 1 |
| 26 | 0714808 | Шайба | 1 |
| 100 | 4369718 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
