Стрела трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] — HITACHI ZX75US
Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы) [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

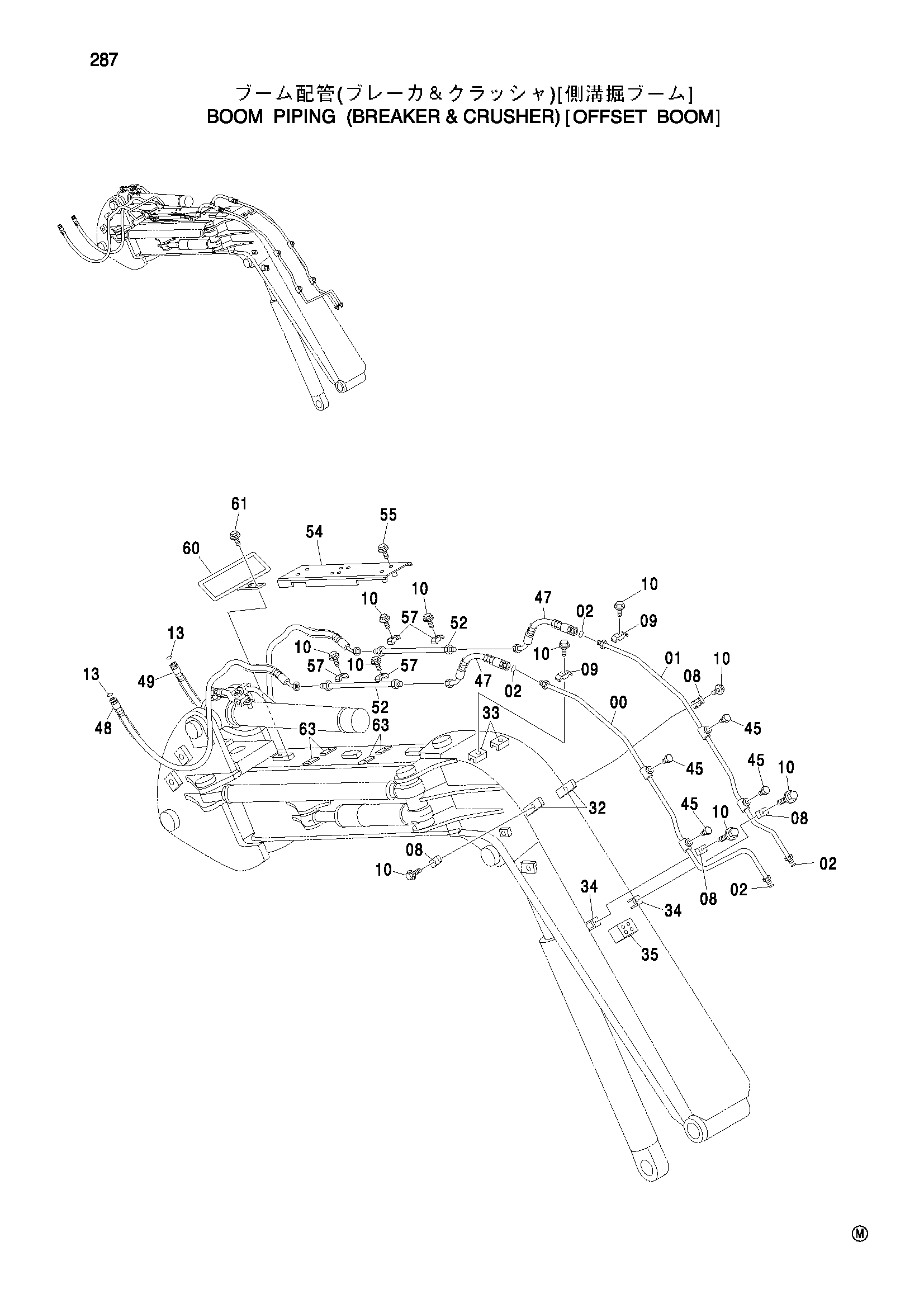

![Схема Стрела трубопроводы (гидромолот и гидроножницы) [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/65/65fca9da-0ae2-46f9-9ad4-bd084d8c122f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086263 | Трубка | 1 |
| 01 | 8086264 | Трубка | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 4 |
| 08 | 4190126 | Хомут трубки | 4 |
| 09 | 4141806 | Хомут трубки | 2 |
| 10 | J011260 | Болт с шайбой | 10 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 32 | 4146767 | Седло винта | 2 |
| 33 | 9757510 | Седло винта | 2 |
| 34 | 9749939 | Седло винта | 2 |
| 35 | 4465200 | Седло винта | 1 |
| 45 | 4174542 | Пробка | 4 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4465700 | Шланг | 2 |
| 48 | 4465701 | Шланг | 1 |
| 49 | 4466924 | Шланг | 1 |
| 52 | 9757818 | Трубка | 2 |
| 54 | 8086372 | Крышка | 1 |
| 55 | J031000 | Болт с шайбой | 8 |
| 57 | 4190126 | Хомут трубки | 4 |
| 60 | 8086371 | Защитный кожух | 1 |
| 61 | J011235 | Болт с шайбой | 2 |
| 63 | 4465570 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
