Всасывающие трубопроводы — HITACHI ZX75US

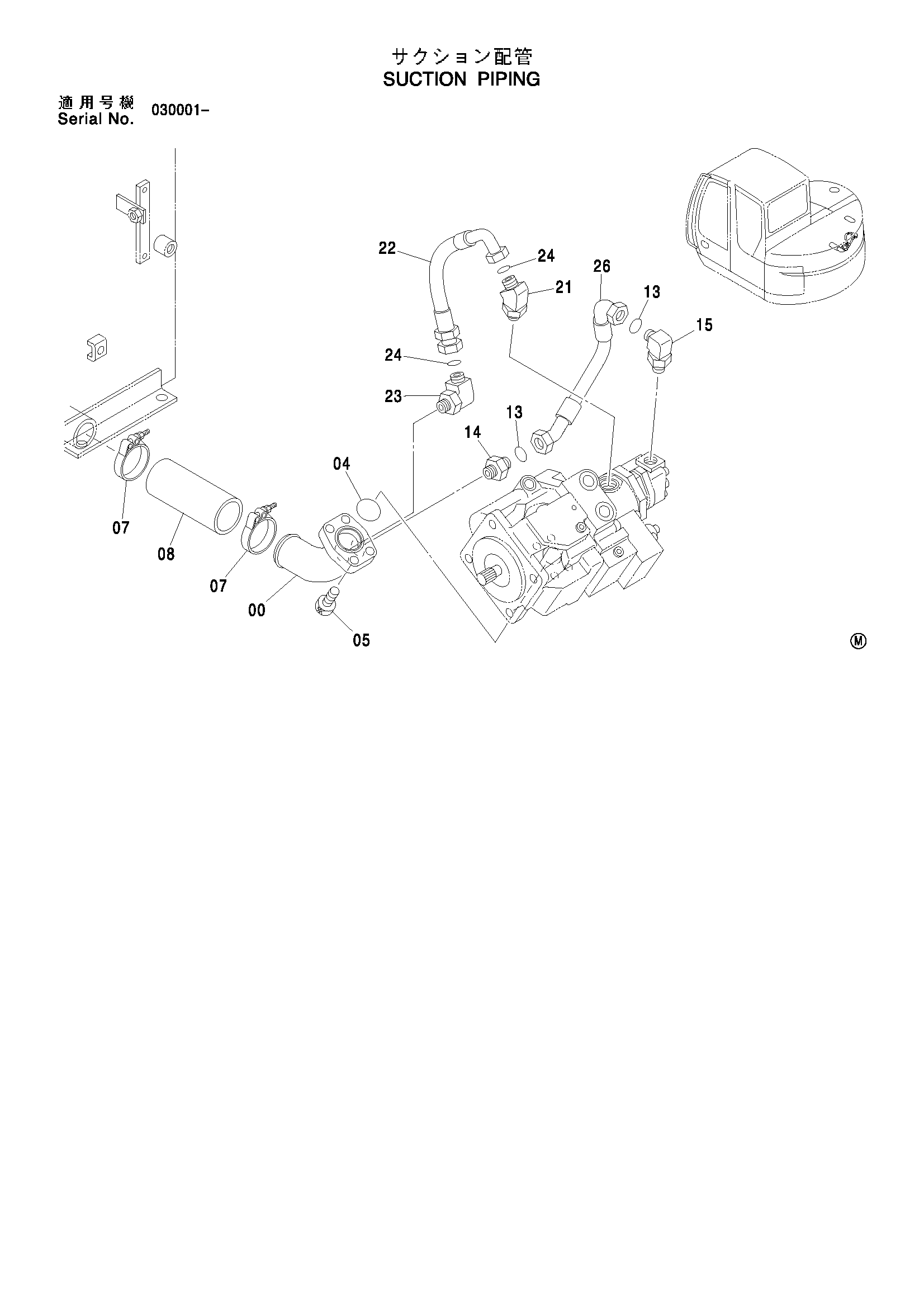

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078893 | Всасывающая трубка | 1 |
| 04 | A811060 | Уплотнительное кольцо | 1 |
| 05 | M341236 | Болт с внутренним шестигранником | 4 |
| 07 | 4282480 | Хомут шланга | 2 |
| 08 | 4413457 | Резиновый шланг | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 4189619 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4157562 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4270315 | Угловой штуцер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4448515 | Шланг | 1 |
| 23 | 4198799 | Угловой штуцер | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 2 |
| 26 | 4429879 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
