Топливные трубопроводы — HITACHI ZX75US

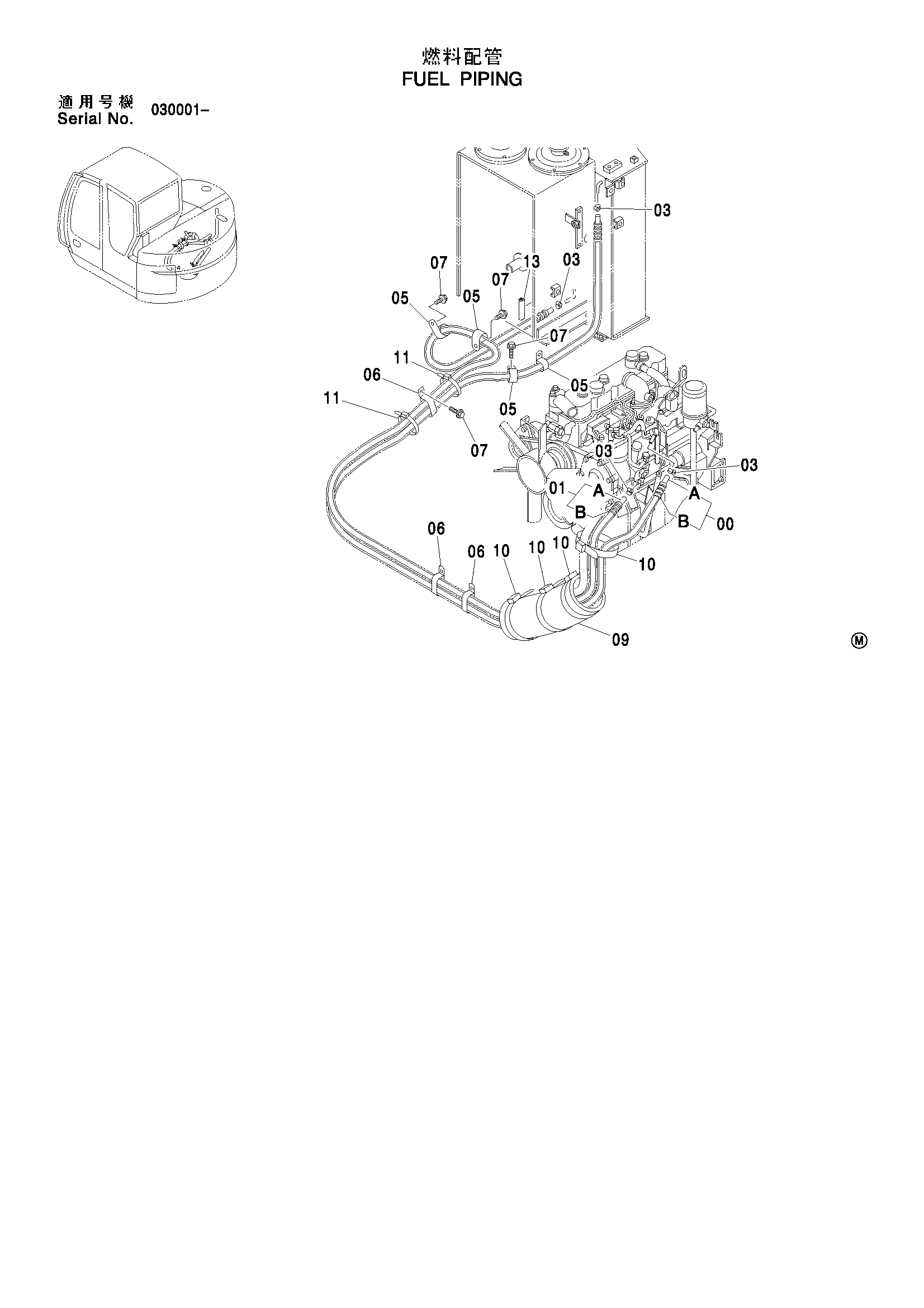

Заводская схема «Топливные трубопроводы» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9189751 | Топливный шланг | 1 |
| 00A | 4417413 | Топливный шланг | 1 |
| 00B | 4417414 | Трубка | 1 |
| 01 | 9189752 | Топливный шланг | 1 |
| 01A | 4435922 | Топливный шланг | 1 |
| 01B | 4435921 | Трубка | 1 |
| 03 | 4514700 | Зажим шланг | 4 |
| 05 | 4190263 | Зажим | 4 |
| 06 | 4192034 | Зажим | 3 |
| 07 | J011020 | Болт с шайбой | 4 |
| 09 | 4219918 | Резиновая втулка | 1 |
| 10 | 4121859 | Ленточный зажим | 4 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 13 | 4435939 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
