Электрооборудование (C) — HITACHI ZX75US

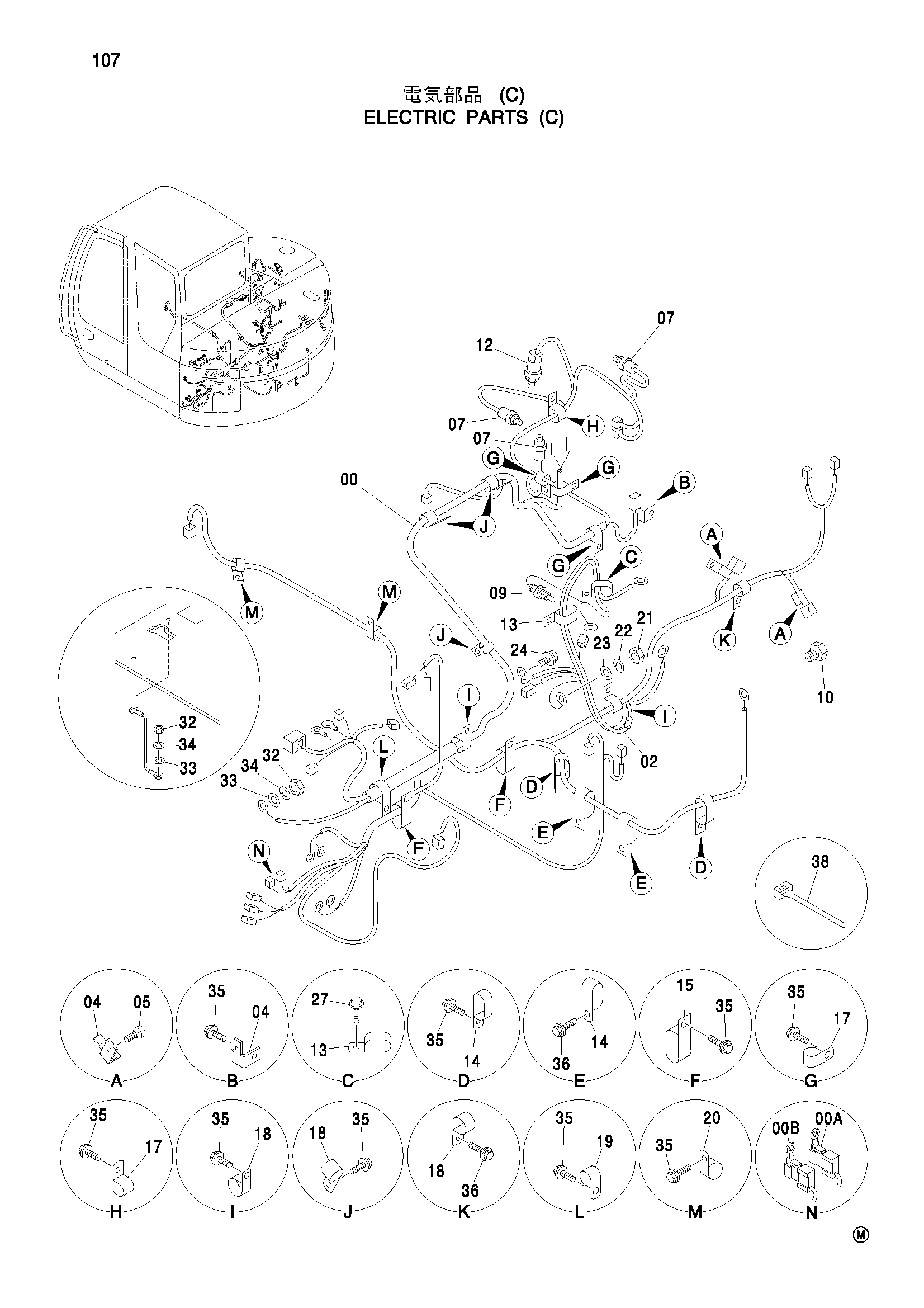

Заводская схема «Электрооборудование (C)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003945 | Жгут проводов | 1 |
| 00 | 0004367 | Жгут проводов | 1 |
| 00A | 4270554 | Фусибле-линк (40A) | 1 |
| 00B | 4287670 | Фусибле-линк (60A) | 1 |
| 02 | 4435707 | Жгут проводов провод (дополнительный) | 1 |
| 04 | 4257159 | Кронштейн | 3 |
| 05 | M341010 | Болт с внутренним шестигранником | 1 |
| 07 | 4436535 | Датчик давления | 3 |
| 09 | 4436537 | Датчик термостатический | 1 |
| 10 | 4422953 | Пробка | 1 |
| 10A | 4506416 | Уплотнительное кольцо | 1 |
| 12 | 4436271 | Датчик давления | 1 |
| 12A | 4153097 | Уплотнительное кольцо | 1 |
| 13 | 4192018 | Зажим (10.0X2) | 2 |
| 14 | 4190292 | Зажим (14.0X2) | 4 |
| 15 | 4190266 | Зажим (22.0X2) | 2 |
| 17 | 4190253 | Зажим (16.0) | 4 |
| 18 | 4190274 | Зажим (20.0) | 6 |
| 19 | 4192035 | Зажим (28.0) | 1 |
| 20 | 4190261 | Зажим (10.0) | 2 |
| 21 | M500504 | Гайка | 1 |
| 22 | A590905 | Пружинная шайба | 1 |
| 23 | A590105 | Плоская шайба | 1 |
| 24 | J460510 | Винт с шайбой | 1 |
| 27 | J020816 | Болт с шайбой | 1 |
| 32 | J950010 | Гайка | 1 |
| 32 | J950010 | Гайка | 3 |
| 33 | A590110 | Плоская шайба | 1 |
| 33 | A590110 | Плоская шайба | 3 |
| 34 | A590910 | Пружинная шайба | 3 |
| 35 | J011020 | Болт с шайбой | 18 |
| 36 | J011025 | Болт с шайбой | 3 |
| 38 | 4055311 | Ленточный зажим | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
