Электромагнитный клапан — HITACHI ZX75US

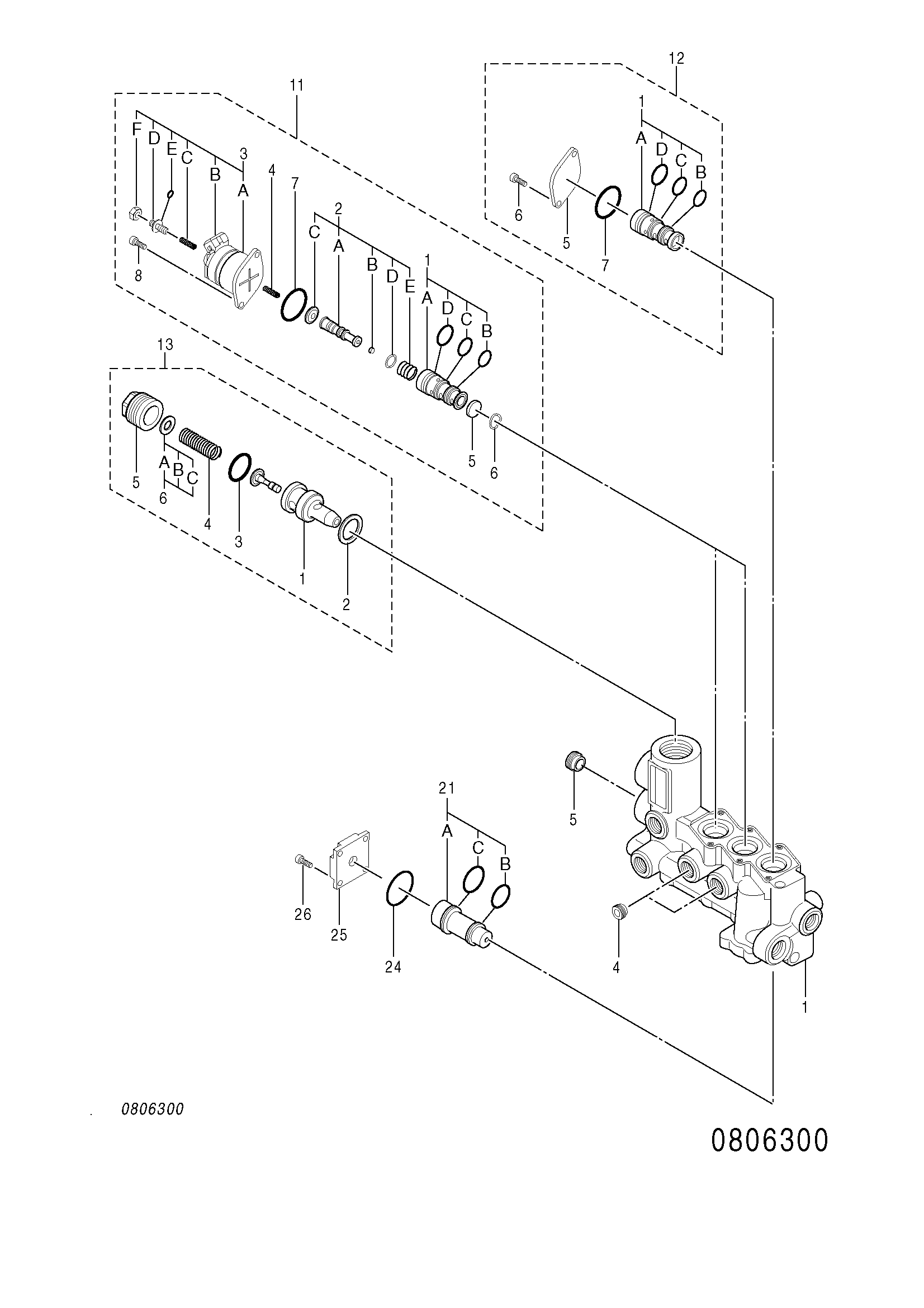

Заводская схема «Электромагнитный клапан» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4444903	Электромагнитный клапан	1
4	4455986	Пробка	2
5	0746001	Пробка	1
11	0671301	Клапан	2
11･1B	0408409	Уплотнительное кольцо	1
11･1C	0408410	Уплотнительное кольцо	1
11･1D	0408411	Уплотнительное кольцо	1
11･3E	0670704	Уплотнительное кольцо	1
11･6	4455990	Шайба	1
11･7	0670802	Уплотнительное кольцо	1
11･8	0387804	Болт с внутренним шестигранником	2
12	0671302	Втулка в сборе	1
12･1A	0408415	Втулка	1
12･1B	0408409	Уплотнительное кольцо	1
12･1C	0408410	Уплотнительное кольцо	1
12･1D	0408411	Уплотнительное кольцо	1
12･5	0671303	Пластина	1
12･6	0387804	Болт с внутренним шестигранником	2
12･7	0670802	Уплотнительное кольцо	1
13	0709701	Предохранительный клапан	1
13･1	0308703	Клапан в сборе	1
13･2	0308704	Прокладка	1
13･3	0308705	Уплотнительное кольцо	1
13･5	0308709	Пробка	1
13･6	4293211	Регулировочная шайба комплект	1
13･6A	0308707	Регулировочная шайба 0.25	2
13･6B	0308706	Регулировочная шайба 0.5	2
13･6C	0308708	Регулировочная шайба 1.0	2
21	0766001	Втулка в сборе	1
21A	0766002	Втулка	1
21B	0412210	Уплотнительное кольцо	1
21C	0670703	Уплотнительное кольцо	1
24	0670705	Уплотнительное кольцо	1
25	0766003	Пластина	1
26	0387804	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
