Пилотные гидролинии (1) — HITACHI ZX75US

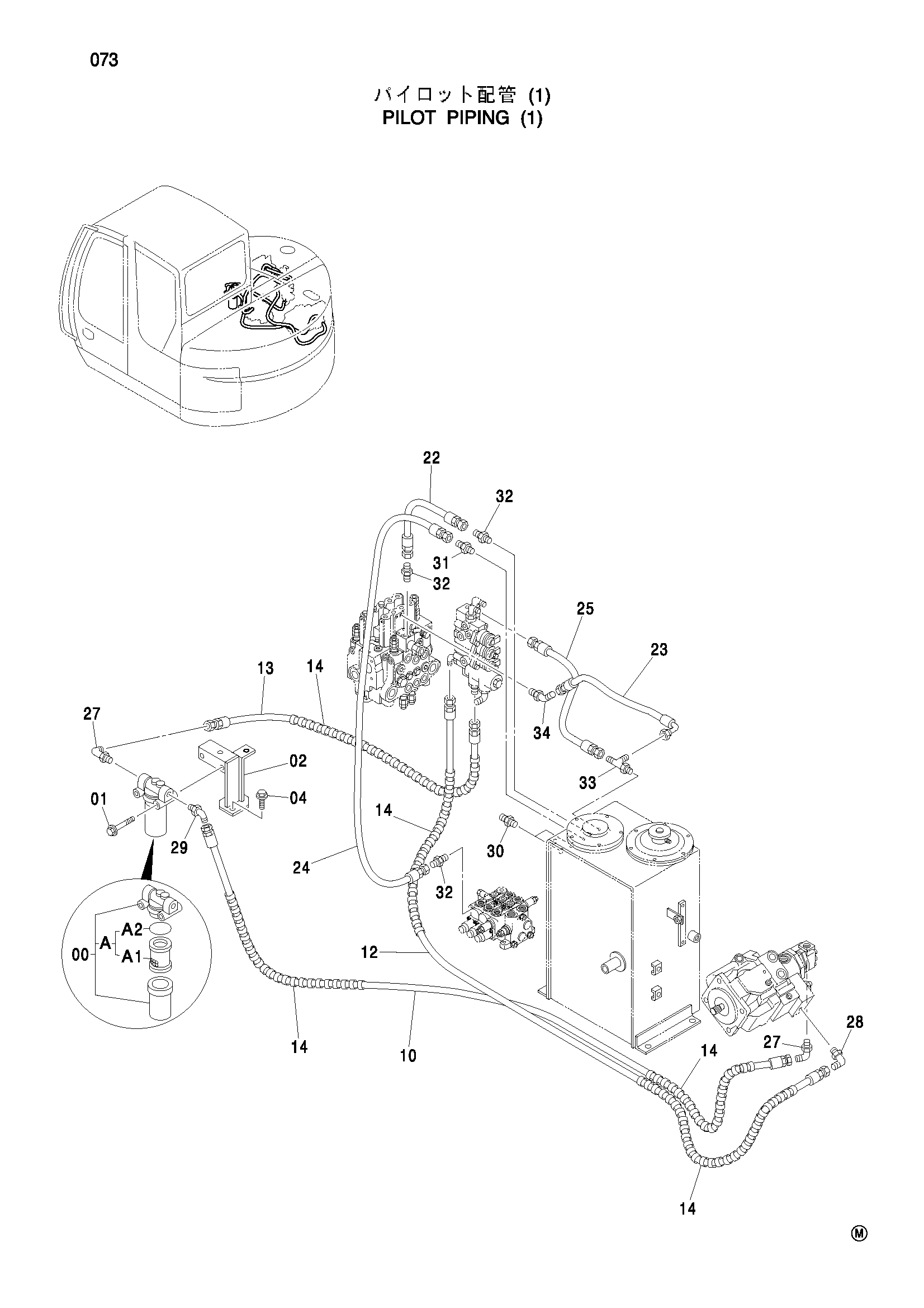

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191300 | Масляный фильтр | 1 |
| 00A | 4207841 | Элемент масляный | 1 |
| 00A1 | 4191301 | Фильтрующий элемент | 1 |
| 00A2 | A811065 | Уплотнительное кольцо | 1 |
| 01 | J011000 | Болт с шайбой | 2 |
| 02 | 7039329 | Кронштейн | 1 |
| 04 | J011025 | Болт с шайбой | 2 |
| 10 | 4428961 | Шланг | 1 |
| 12 | 4428945 | Шланг | 1 |
| 13 | 4449827 | Шланг | 1 |
| 14 | 4327293 | Защитный кожух | 5 |
| 22 | 4443279 | Шланг (D1) | 1 |
| 23 | 4443281 | Шланг (D2) | 1 |
| 24 | 4443282 | Шланг (D3) | 1 |
| 25 | 4443283 | Шланг (DR) | 1 |
| 27 | A852344 | Угловой штуцер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A852322 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852244 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852132 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 3 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852422 | Тройник | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852222 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
