Пилотный пипнг (гидромолот и гидроножницы) [моноблочный стрела] — HITACHI ZX75US

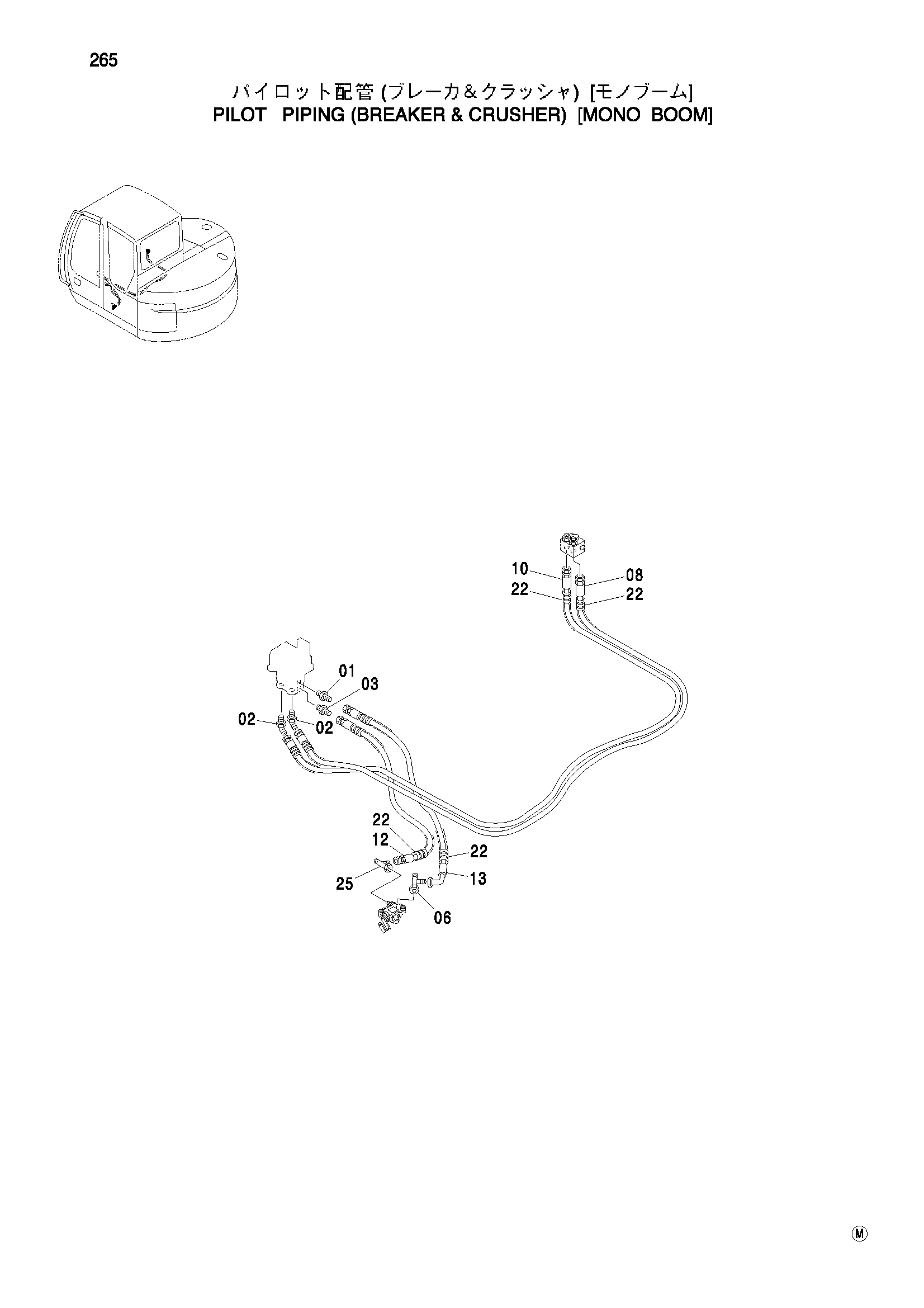

Заводская схема «Пилотный пипнг (гидромолот и гидроножницы) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный пипнг (гидромолот и гидроножницы) [моноблочный стрела] HITACHI ZX75US](/catalog-drawings/6f/6fffb10c-14c4-468d-a56b-5c16b4756bb6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4193826 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200467 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4252786 | Тройник | 1 |
| 08 | 4460767 | Шланг (1B) | 1 |
| 10 | 4460768 | Шланг (2A) | 1 |
| 12 | 4460765 | Шланг (P) | 1 |
| 13 | 4460766 | Шланг (T) | 1 |
| 22 | 4327293 | Защитный кожух | 15 |
| 25 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
