Пилотные гидролинии (5) [смещаемый стрела] — HITACHI ZX75US
Заводская схема «Пилотные гидролинии (5) [смещаемый стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

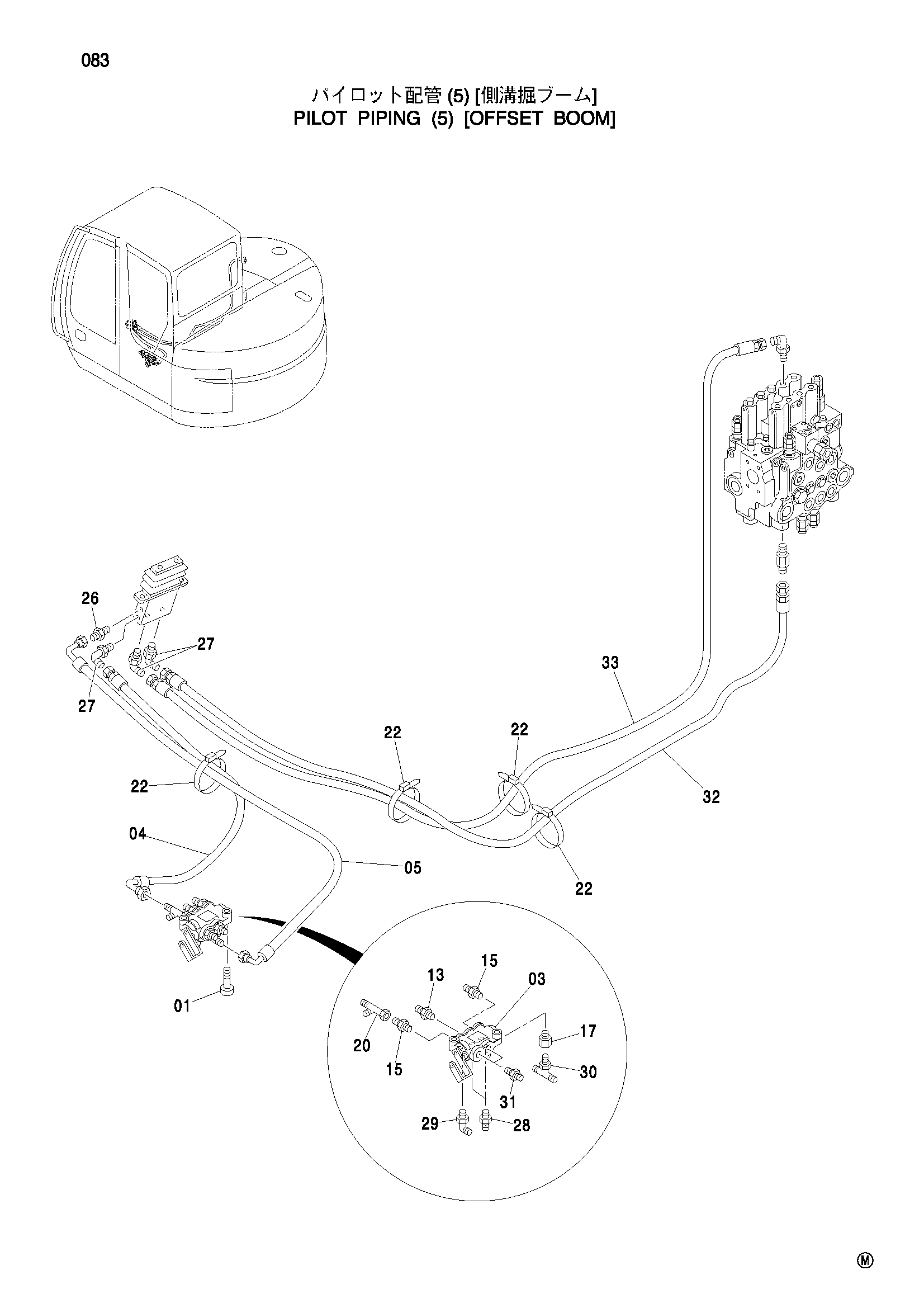

![Схема Пилотные гидролинии (5) [смещаемый стрела] HITACHI ZX75US](/catalog-drawings/2e/2ec9fed4-e155-4b03-9ad0-5eda97a0f1b9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M341045 | Болт с внутренним шестигранником | 2 |
| 03 | 4462892 | Запорный клапан | 1 |
| 04 | 4441235 | Шланг (OP) | 1 |
| 05 | 4441241 | Шланг (OT) | 1 |
| 13 | 4374837 | Фильтр | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4261938 | Фильтр | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4263446 | Переходник S | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4436760 | Соединительный штуцер | 1 |
| 22 | 4055312 | Ленточный зажим | 4 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852132 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852323 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852522 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852133 | Адаптер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4468152 | Шланг (OR, 5) | 1 |
| 33 | 4468153 | Шланг (OR, 6) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
