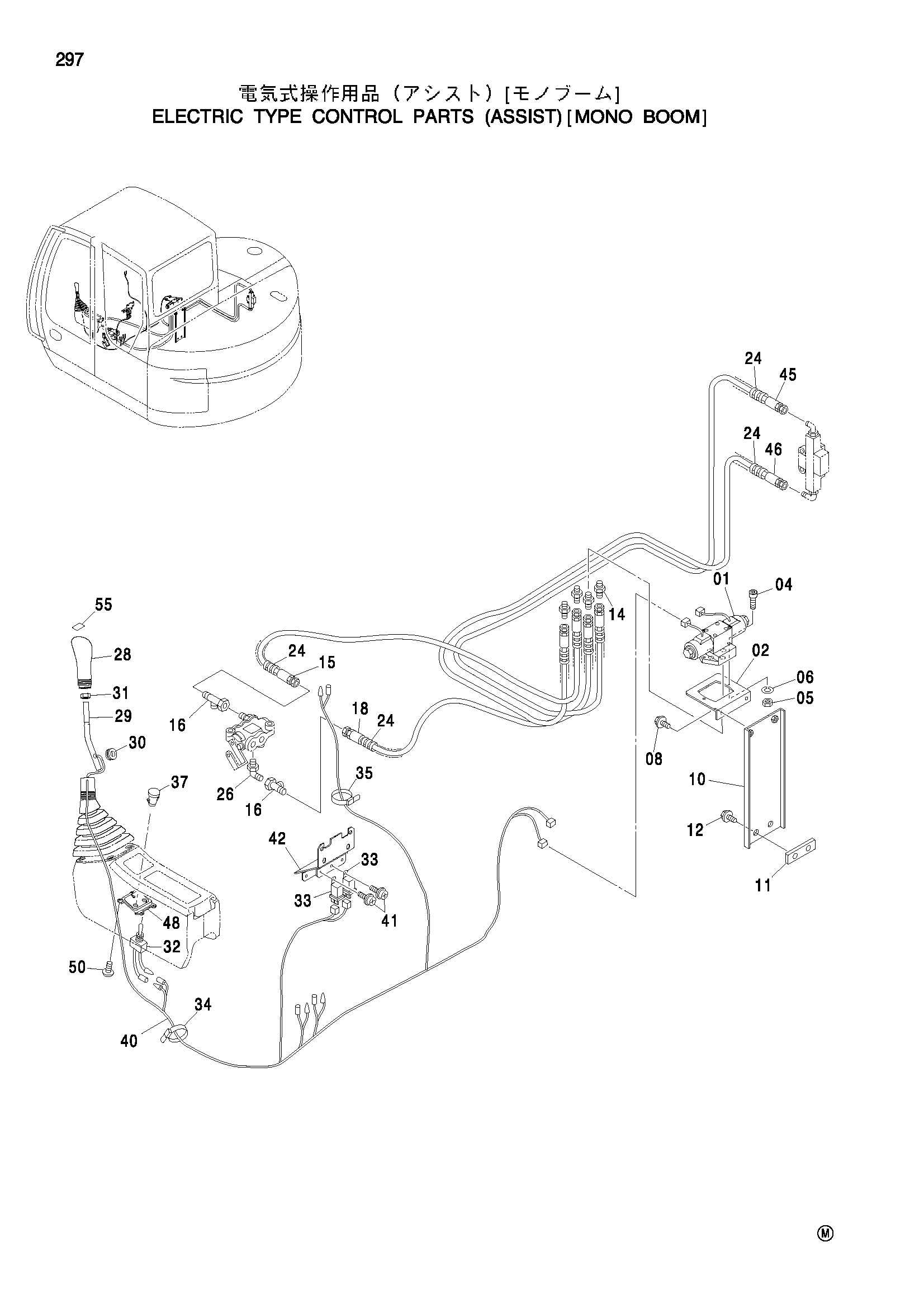

Электрический тип управление детали (вспомогательный) [моноблочный стрела] — HITACHI ZX75US

Заводская схема «Электрический тип управление детали (вспомогательный) [моноблочный стрела]» для HITACHI ZX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4350150	Электромагнитный клапан	1
02	4291461	Кронштейн	1
04	J780625	Болт с внутренним шестигранником	2
05	M500605	Гайка	2
06	A590906	Пружинная шайба	2
08	J011230	Болт с шайбой	2
10	9754860	Кронштейн	1
11	4315448	Седло винта	1
12	J011020	Болт с шайбой	2
14	4215649	Адаптер	4
15	4313255	Шланг	1
16	4252786	Тройник	2
18	4269808	Шланг	1
24	4327294	Защитный кожух	15
26	4346096	Унион S	1
28	4319774	Рукоятка	2
29	9739222	Рычаг	2
30	487081	Резиновая втулка	2
31	J952014	Гайка	2
32	4242001	Выключатель тумблер	1
33	4251588	Реле	2
34	4121859	Ленточный зажим	4
35	4055312	Ленточный зажим	5
37	4294437	Колпачок	1
40	2048030	Жгут проводов	1
41	J460612	Винт с шайбой	2
42	8085156	Кронштейн	1
45	4269825	Шланг	1
46	4269823	Шланг	1
48	3091842	Панель	1
50	4452613	Самонарезающий винт	4
55	4455930	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
