Телескопик гидроцилиндр (2) — HITACHI ZX75URT

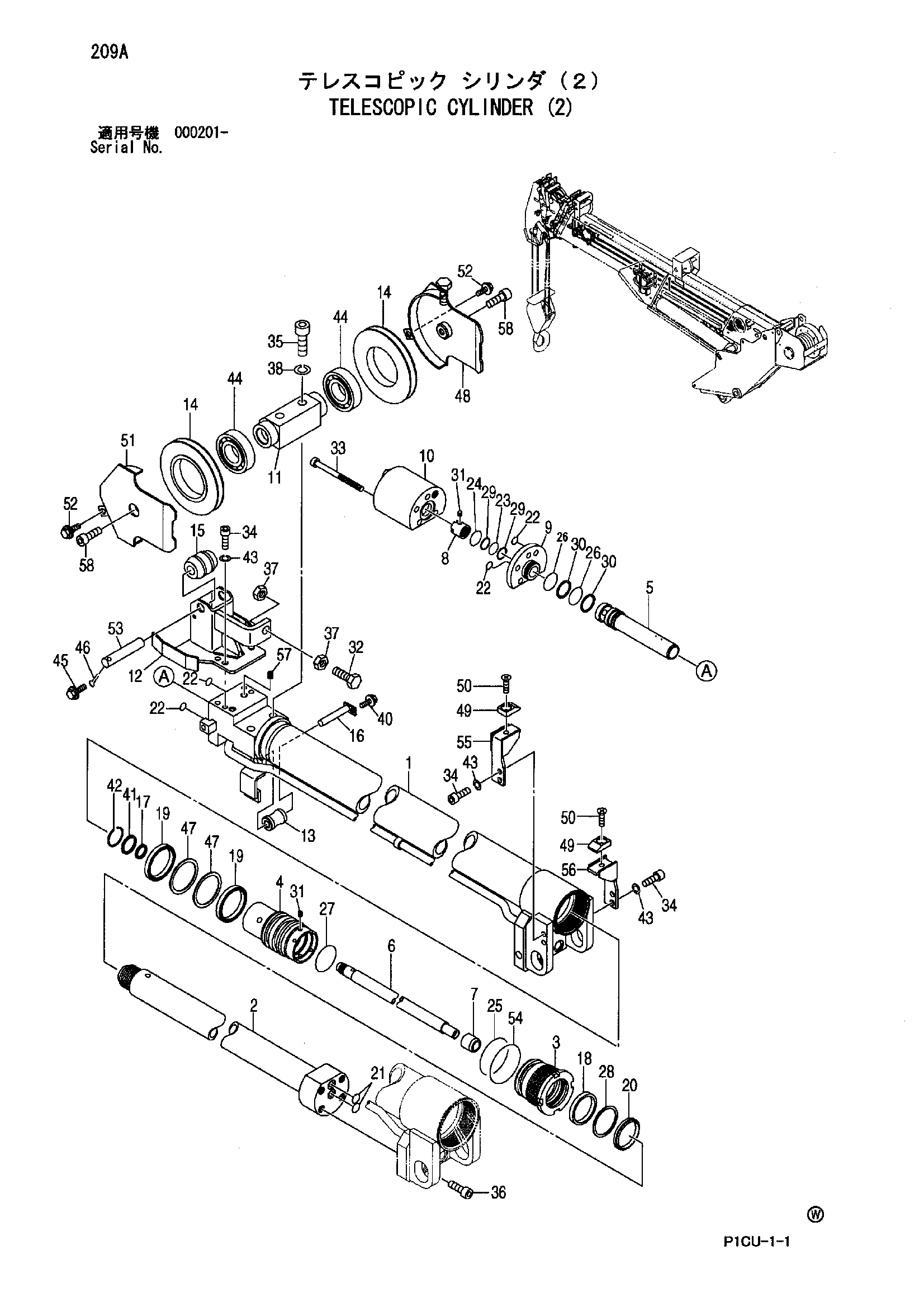

Заводская схема «Телескопик гидроцилиндр (2)» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN099K17010 | Трубка в сборе | 1 |
| 2 | UN08ML17091 | Шток в сборе | 1 |
| 3 | UN099K17020 | Гроунд | 1 |
| 4 | UN08MK17031 | Поршень | 1 |
| 5 | UN083J17050 | Плунжер | 1 |
| 6 | UN08ML17040 | Трубка трубка | 1 |
| 7 | UN080014051 | Ограничитель | 1 |
| 8 | UN080515061 | Гайка | 1 |
| 9 | UN080717060 | Проставка | 1 |
| 10 | UN080615032 | Кханге-валве в сборе | 1 |
| 11 | UN08ML17051 | Кронштейн | 1 |
| 12 | UN08ML17111 | Кронштейн | 1 |
| 13 | UN019015131 | Ролик | 1 |
| 14 | UN088817050 | Канатный блок | 2 |
| 15 | UN080C17061 | Ролик | 1 |
| 16 | UN088817060 | Палец | 1 |
| 17 | UN838018024 | Манжета | 1 |
| 18 | UN823045055 | Манжета | 1 |
| 19 | UN832050060 | Манжета | 2 |
| 20 | UN829045053 | Пылезащитное уплотнение | 1 |
| 21 | UN731191012 | Уплотнительное кольцо | 2 |
| 22 | UN731191015 | Уплотнительное кольцо | 4 |
| 23 | UN731171018 | Уплотнительное кольцо | 1 |
| 24 | UN731191026 | Уплотнительное кольцо | 1 |
| 25 | UN731191053 | Уплотнительное кольцо | 1 |
| 26 | UN731192025 | Уплотнительное кольцо | 2 |
| 27 | UN731192045 | Уплотнительное кольцо | 1 |
| 28 | UN828045055 | Опорное кольцо | 1 |
| 29 | UN732121018 | Опорное кольцо | 2 |
| 30 | UN732122025 | Опорное кольцо | 2 |
| 31 | UN704906006 | Винт | 2 |
| 32 | UN090B17110 | Болт | 1 |
| 33 | UN716108110 | Болт с внутренним шестигранником | 3 |
| 34 | UN716108016 | Болт с внутренним шестигранником | 8 |
| 35 | UN716112070 | Болт с внутренним шестигранником | 2 |
| 36 | UN716112035 | Болт с внутренним шестигранником | 4 |
| 37 | UN721111140 | Гайка | 2 |
| 38 | UN722211120 | Пружинная шайба | 2 |
| 40 | UN714206012 | Св-болт | 1 |
| 41 | UN834025029 | Уплотнение амортизатор | 1 |
| 42 | UN724170250 | Кольцо стопорный | 1 |
| 43 | UN722211080 | Пружинная шайба | 8 |
| 44 | UN726060082 | Подшипник | 2 |
| 45 | UN714205012 | Св-болт | 1 |
| 46 | UN723106030 | Шплинт | 1 |
| 47 | UN833050060 | Опорное кольцо | 2 |
| 48 | UN08ML17070 | Крышка | 1 |
| 49 | UN084D17050 | Пластина скольжение | 2 |
| 50 | UN701508015 | Винт | 2 |
| 51 | UN08ML17080 | Крышка | 1 |
| 52 | UN714108015 | Св-болт | 2 |
| 53 | UN080C17070 | Палец | 1 |
| 54 | UN770170057 | Уплотнительное кольцо | 1 |
| 55 | UN08MK17052 | Кронштейн | 1 |
| 56 | UN08MK17062 | Кронштейн | 1 |
| 57 | UN728720100 | Пробка | 2 |
| 58 | UN716108012 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
