Стрела — HITACHI ZX75URT

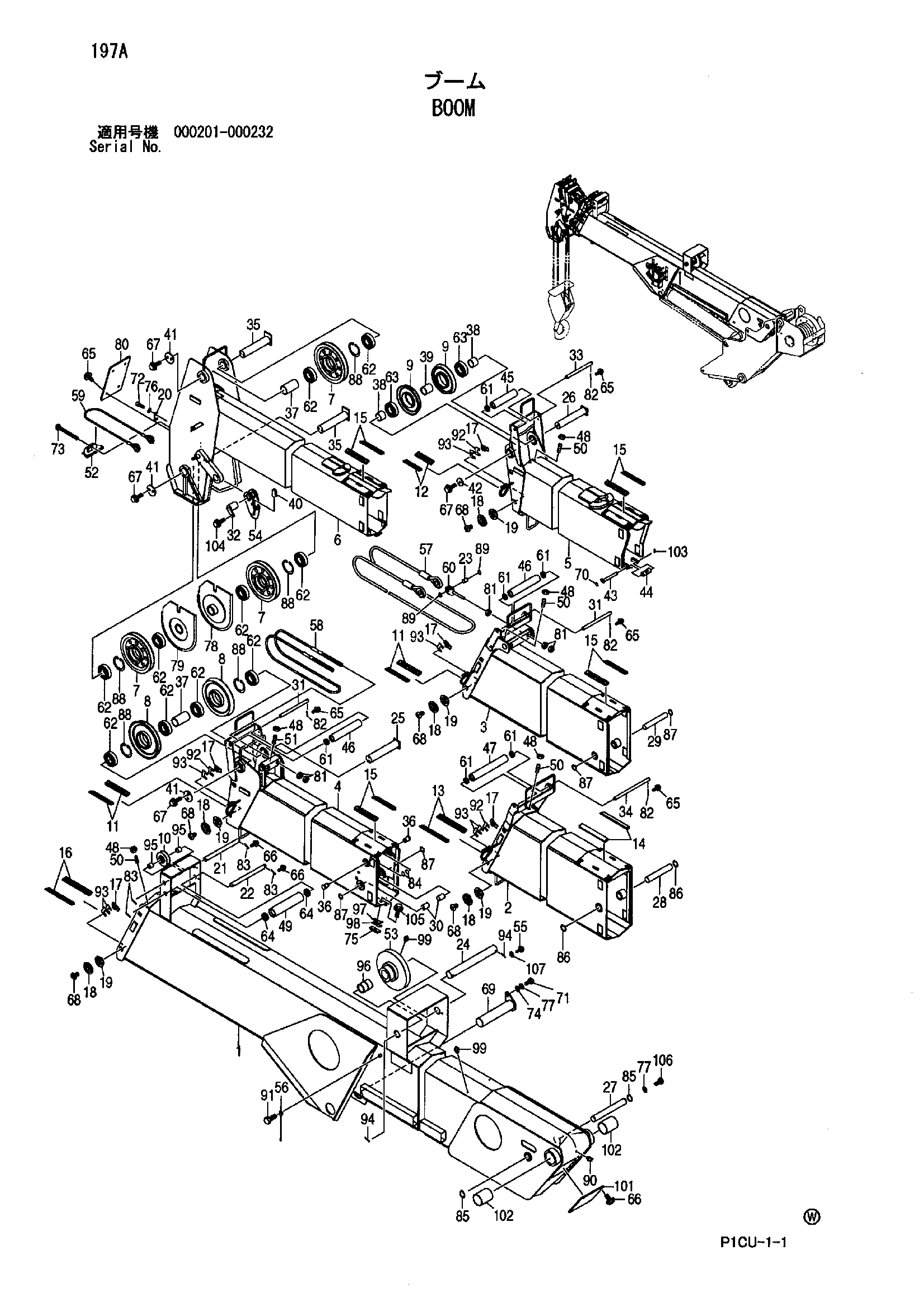

Заводская схема «Стрела» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	UN09AL21012	Стрела	1
2	UN09AL21021	Стрела	1
3	UN09AL21030	Стрела	1
4	UN09AL21041	Стрела	1
5	UN09AL21050	Стрела	1
6	UN09AL21062	Стрела	1
7	UN08US21080	Канатный блок	3
8	UN088821070	Канатный блок	2
9	UN080C21111	Канатный блок	2
10	UN08B321130	Канатный блок	1
11	UN08VR21050	Пластина скольжение	4
12	UN08VR21060	Пластина скольжение	2
13	UN090B21060	Пластина скольжение	2
14	UN099K21070	Пластина скольжение	2
15	UN08VR21070	Пластина скольжение	8
16	UN099K21080	Пластина скольжение	2
17	UN090B21090	Пластина скольжение	20
18	UN090B21330	Пластина	20
19	UN093U21130	Пластина	20
20	UN080621130	Пластина	1
21	UN09AL21070	Палец	1
22	UN09AL21080	Палец	1
23	UN014221350	Палец	2
24	UN09AL21150	Палец	1
25	UN088821130	Палец	1
26	UN014921180	Палец	1
27	UN096B21210	Палец	1
28	UN015821050	Палец	1
29	UN088821150	Палец	1
30	UN096B21070	Палец	2
31	UN088821160	Палец	2
32	UN013822071	Палец	1
33	UN096221020	Палец	1
34	UN08UV21090	Палец	1
35	UN08UV21070	Палец	2
36	UN088221371	Палец	2
37	UN088821170	Втулка	2
38	UN088821180	Втулка	2
39	UN014332050	Втулка	1
40	UN013432080	Ведге	1
41	UN012521230	Пластина концевой	3
42	UN011951060	Пластина	1
43	UN084T21161	Палец	1
44	UN084T21170	Ролик	1
45	UN080B21221	Ролик	1
46	UN088821111	Ролик	2
47	UN08UV21061	Ролик	1
48	UN721113120	Гайка	10
49	UN09AL21110	Ролик	1
50	UN704612D35	Винт	8
51	UN704612D45	Винт	2
52	UN080721081	Канатный блок	1
53	UN09AL21140	Канатный блок	1
54	UN013821092	Разъём провод	1
55	UN714108020	Св-болт	1
56	UN090B21320	Неедле-поинтер	2
57	UN088821240	Канат провод	1
58	UN088821250	Канат провод	1
59	UN088821260	Канат провод	1
60	UN080621070	Болт	2
61	UN726060022	Подшипник	8
62	UN726062082	Подшипник	10
63	UN726063072	Подшипник	2
64	UN726060042	Подшипник	2
65	UN714205012	Св-болт	8
66	UN714206015	Св-болт	6
67	UN714110020	Св-болт	7
68	UN760129088	Буттон-болт разъём	20
69	UN098721070	Палец	1
70	UN724110100	Кольцо стопорный	1
71	UN711712020	Болт	1
72	UN716108015	Болт с внутренним шестигранником	2
73	UN711414140	Болт	1
74	UN722112120	Плоская шайба	1
75	UN08VR21080	Пластина скольжение	2
76	UN722211080	Пружинная шайба	2
77	UN722211120	Пружинная шайба	2
78	UN08VF21060	Пластина	1
79	UN08VF21070	Пластина	1
80	UN08UV21110	Крышка	1
81	UN721111160	Гайка	12
82	UN723106025	Шплинт	4
83	UN723108030	Шплинт	4
84	UN724110200	Кольцо стопорный	2
85	UN724110300	Кольцо стопорный	2
86	UN724120300	Кольцо стопорный	2
87	UN724120250	Кольцо стопорный	4
88	UN724120800	Кольцо стопорный	5
89	UN724110250	Кольцо стопорный	4
90	UN724334000	Пресс-маслёнка	1
91	UN760129090	Болт	2
92	UN090B21250	Регулировочная шайба	12
93	UN090B21230	Регулировочная шайба	28
94	UN723110060	Шплинт	2
95	UN760420123	Втулка	2
96	UN09AL21160	Втулка	1
97	UN08VR21090	Регулировочная шайба	2
98	UN08VR21110	Регулировочная шайба	4
99	UN724331000	Пресс-маслёнка	3
101	UN08ML21130	Крышка	1
102	UN015711050	Втулка	2
103	UN723403012	Пружинный штифт	1
104	UN714110016	Св-болт	1
105	UN760129051	Св-болт	2
106	UN711112020	Болт	1
107	UN722112080	Плоская шайба	1
111	UNAC2100811	Канатный блок в сборе	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
