Кондиционер (1) — HITACHI ZX75URT

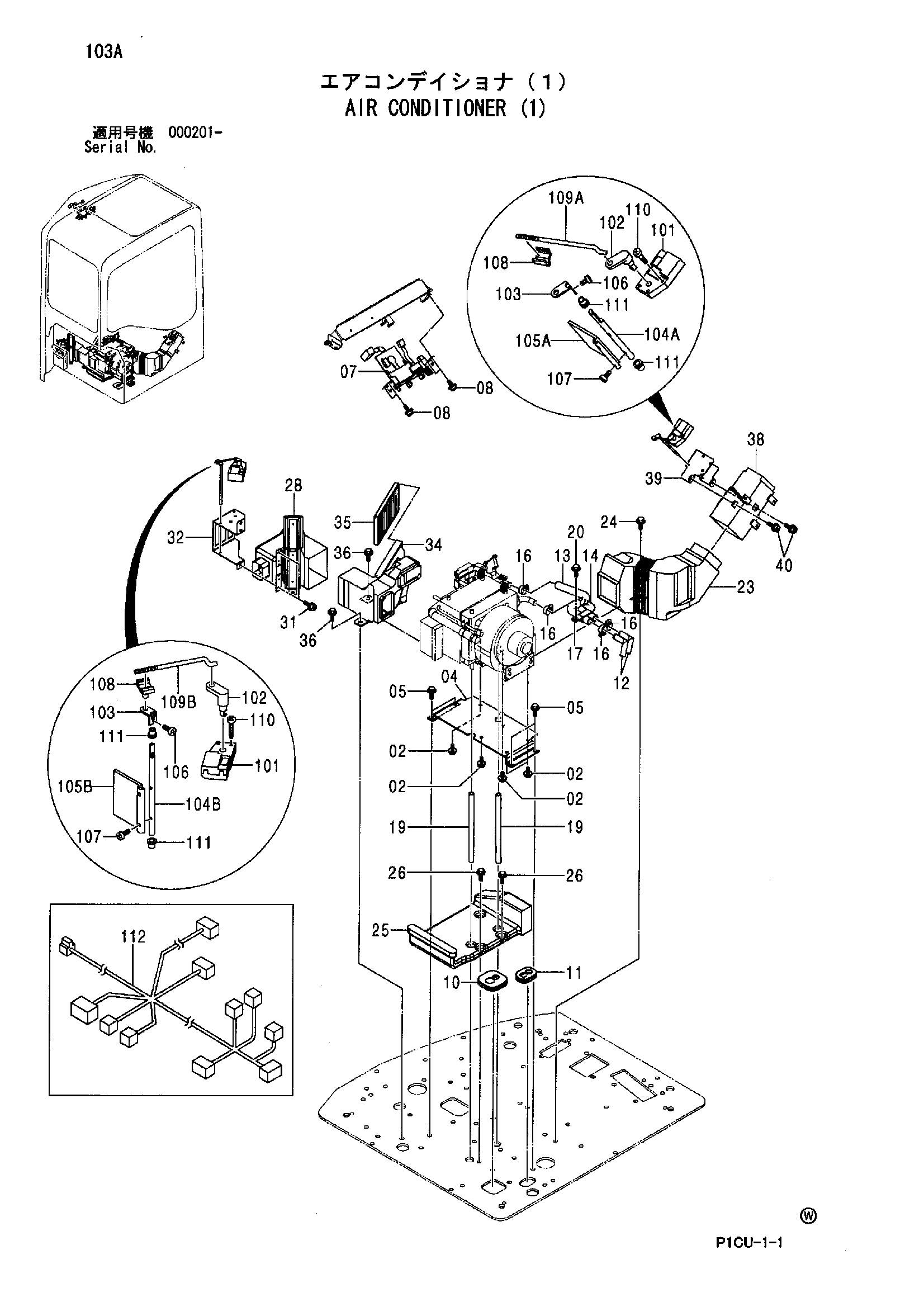

Заводская схема «Кондиционер (1)» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J020820 | Болт с шайбой | 5 |
| 02 | J260820 замена: J900820 | Болт с шайбой | 5 |
| 02 | J260820 замена: J590108 | Болт с шайбой | 5 |
| 04 | 3094655 | Стойка | 1 |
| 05 | J011025 | Болт с шайбой | 4 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 05 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 07 | 4470901 | Контроллер | 1 |
| 08 | J460514 | Винт с шайбой | 4 |
| 10 | 4471856 | Резиновая втулка | 1 |
| 11 | 4276794 | Резиновая втулка | 1 |
| 12 | 4394036 | Соединение трубка | 2 |
| 13 | 4470996 | Водяной шланг | 1 |
| 14 | 4470995 | Водяной шланг | 1 |
| 16 | 4514699 | Хомут шланга | 4 |
| 17 | 4192034 | Зажим | 1 |
| 19 | 4470905 | Шланг | 2 |
| 20 | J021025 | Болт с шайбой | 1 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 20 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 23 | 4478478 | Воздуховод | 1 |
| 24 | J011025 | Болт с шайбой | 1 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 24 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 25 | 4478479 | Воздуховод | 1 |
| 26 | J021030 | Болт с шайбой | 2 |
| 26 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 26 | J271030 замена: J222010 | Болт с шайбой | 2 |
| 28 | 4478482 | Воздуховод | 1 |
| 31 | J460616 | Винт с шайбой | 2 |
| 32 | 8089067 | Кронштейн | 1 |
| 34 | 4478481 | Воздуховод | 1 |
| 35 | 4455778 | Фильтр воздушный | 1 |
| 36 | J011025 | Болт с шайбой | 2 |
| 36 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 36 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 38 | 4478477 | Воздуховод | 1 |
| 39 | 8087864 | Кронштейн | 1 |
| 40 | J460616 | Винт с шайбой | 2 |
| 101 | 4482675 | Актуатор | 2 |
| 102 | 4482676 | Рычаг | 2 |
| 103 | 4482677 | Рычаг | 2 |
| 104A | 4482683 | Вал | 1 |
| 104B | 4482678 | Вал | 1 |
| 105A | 4482684 | Дверь | 1 |
| 105B | 4482679 | Дверь | 1 |
| 106 | 4482680 | Винт | 2 |
| 107 | 4484067 | Винт | 4 |
| 108 | 4484063 | Зажим | 2 |
| 109A | 4482685 | Шток | 1 |
| 109B | 4482681 | Шток | 1 |
| 110 | 4482682 | Самонарезающий винт | 6 |
| 111 | 4484064 | Втулка | 4 |
| 112 | 4485067 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
