Задний головка фонарь — HITACHI ZX75URT

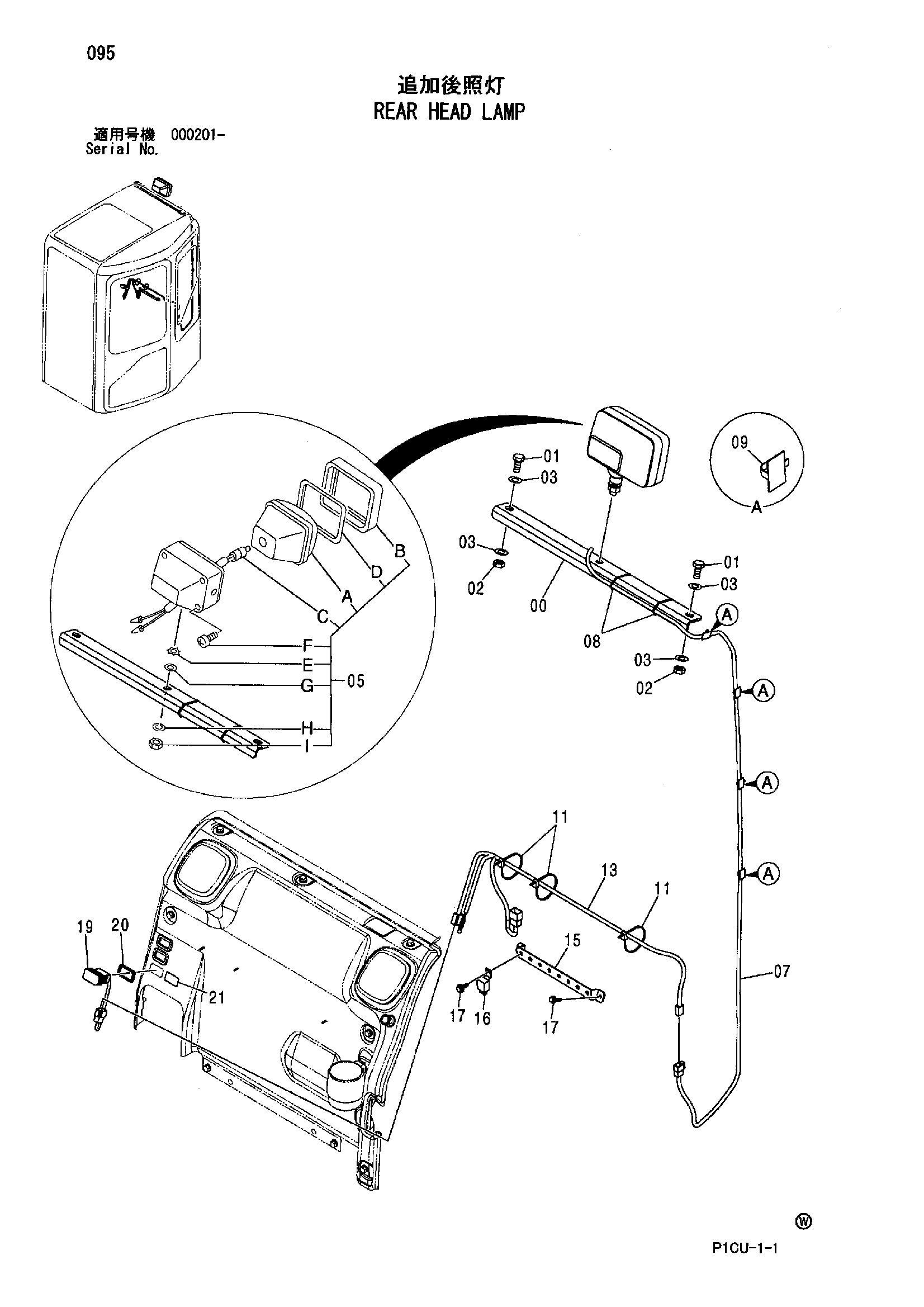

Заводская схема «Задний головка фонарь» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4486330 | Кронштейн | 1 |
| 01 | J971430 замена: J901430 | Болт | 2 |
| 01 | J901430 | Болт | 2 |
| 02 | J231214 замена: J950014 | Гайка | 2 |
| 02 | J950014 | Гайка | 2 |
| 03 | J253114 замена: A590114 | Плоская шайба | 4 |
| 03 | A590114 | Плоская шайба | 4 |
| 05 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 05 | 4326800 | Фонарь головка в сборе | 2 |
| 05A | 4326801 | Ленс блок | 1 |
| 05B | 4326802 | Рама | 1 |
| 05C | 4285648 | Лампа | 1 |
| 05D | 4326803 | Прокладка | 1 |
| 05E | 4307026 | Шайба | 1 |
| 05F | 4307027 | Винт | 4 |
| 05G | A590114 | Плоская шайба | 1 |
| 05H | A590914 | Пружинная шайба | 1 |
| 05I | J952014 | Гайка | 1 |
| 07 | 4484213 | Жгут проводов | 1 |
| 08 | 4289708 | Зажим | 2 |
| 09 | 4050373 | Зажим | 4 |
| 11 | 4055312 | Ленточный зажим | 3 |
| 13 | 4483920 | Жгут проводов | 1 |
| 15 | 8087196 | Кронштейн | 1 |
| 16 | 4414207 | Реле | 1 |
| 17 | J460616 | Винт с шайбой | 3 |
| 19 | 4352947 | Выключатель | 1 |
| 20 | 4469960 | Резиновое уплотнение | 1 |
| 21 | 4452854 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
