Защитный устройство — HITACHI ZX75URT

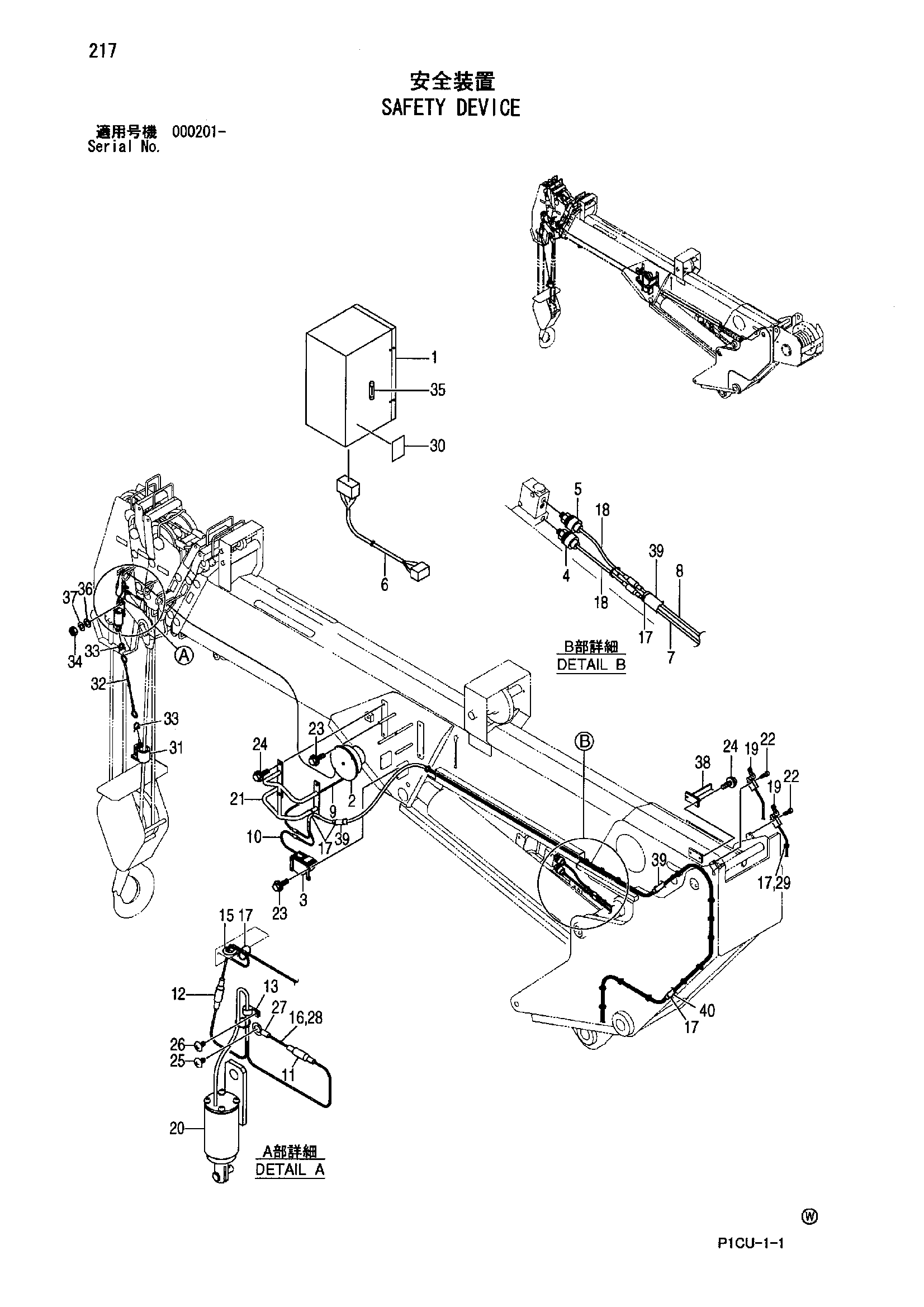

Заводская схема «Защитный устройство» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN61MVH6100 | Управление короб | 1 |
| 2 | UN61MVH6300 | Детектор стрела ленгтх | 1 |
| 3 | UN74M226400 | Детектор стрела угол | 1 |
| 4 | UN74M226210 | Детектор нагрузка (H) | 1 |
| 5 | UN74M226220 | Детектор нагрузка (правый) | 1 |
| 6 | UN61MVH6960 | Трос управление короб | 1 |
| 11 | UN750501097 | Разъём | 3 |
| 12 | UN750501096 | Трос нагрузка детектр (правый) | 3 |
| 13 | UN750523002 | Хомут провод | 1 |
| 15 | UN760452011 | Уплотнительная втулка | 1 |
| 16 | UN750513003 | Трубка провод 0.10M | 1 |
| 17 | UN750516001 | Лента провод | 38 |
| 18 | UN750513012 | Трубка провод 0.6M | 1 |
| 19 | UN750306033 | Выключатель концевой | 2 |
| 20 | UN603210000 | Выключатель в сборе ограничитель подъёма | 1 |
| 21 | UN089T95020 | Защитный кожух | 1 |
| 22 | UN716105016 | Болт с внутренним шестигранником | 4 |
| 23 | UN714206012 | Св-болт | 8 |
| 24 | UN714110015 | Св-болт | 6 |
| 25 | UN760110059 | Винт | 1 |
| 26 | UN760110060 | Самонарезающий винт | 1 |
| 27 | UN750509004 | Клемма | 1 |
| 28 | UN750602004 | Корд винйл 0.10M | 1 |
| 29 | UN750516011 | Лента провод | 2 |
| 30 | UN08UV96010 | Информационная табличка | 1 |
| 31 | UN603016000 | Груз в сборе | 1 |
| 32 | UN08B495030 | Провод | 1 |
| 33 | UN603006010 | Зажим | 2 |
| 34 | UN721111120 | Гайка | 1 |
| 35 | UN750309011 | Предохранитель | 1 |
| 36 | UN722112120 | Плоская шайба | 1 |
| 37 | UN722211120 | Пружинная шайба | 1 |
| 38 | UN096B96010 | Кронштейн | 1 |
| 39 | UN750513014 | Трубка провод 4.0M | 1 |
| 40 | UN750513018 | Трубка провод 1.5M | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
