Дренажные трубопроводы (4)<T> — HITACHI ZX75URT

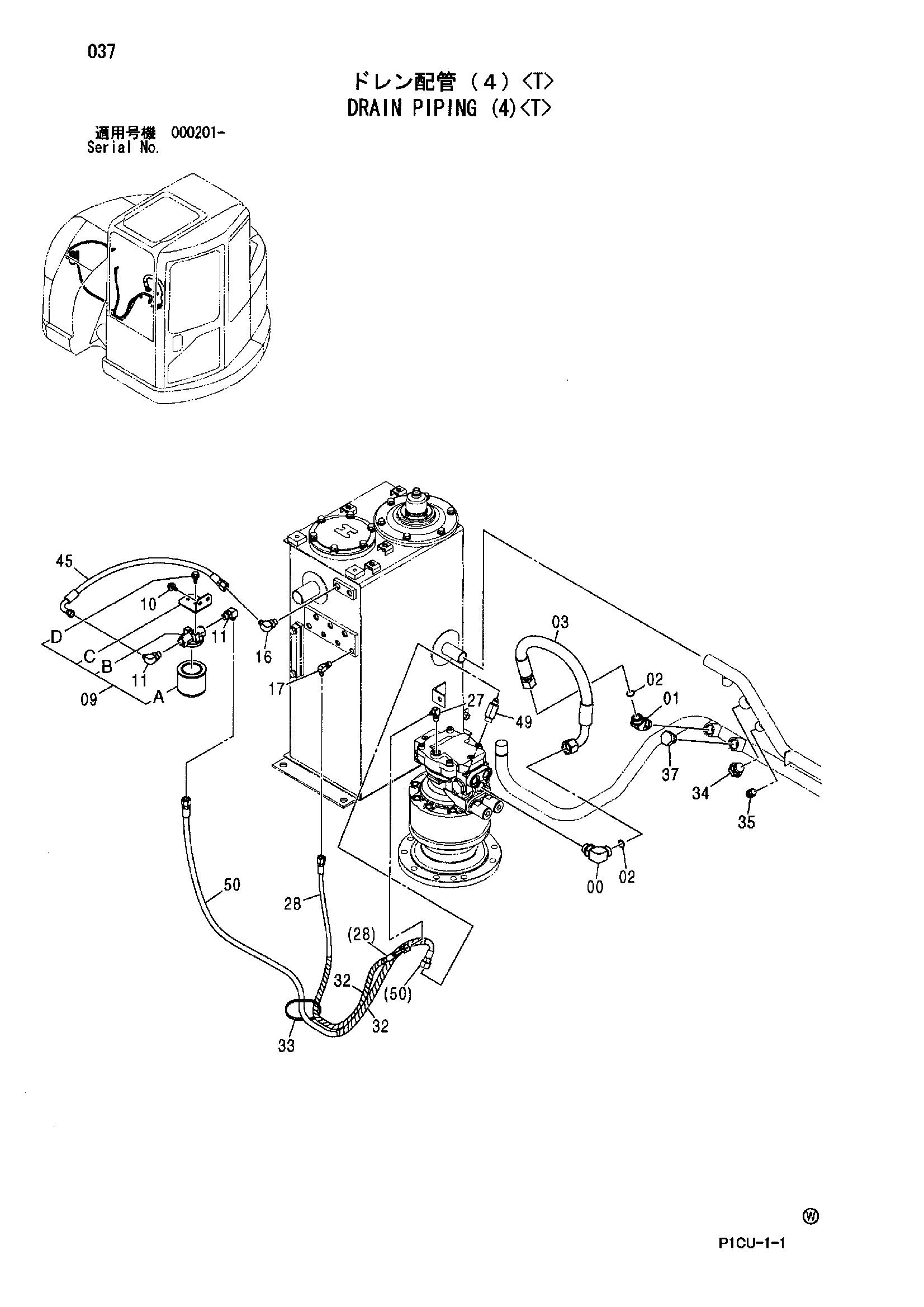

Заводская схема «Дренажные трубопроводы (4)<T>» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853366 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | A853266 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | 4295517 | Шланг | 1 |
| 09 | 4453708 | Масляный фильтр | 1 |
| 09A | 4463783 | Картридж | 1 |
| 09B | 4463784 | Головка | 1 |
| 09C | 4463785 | Кронштейн | 1 |
| 09D | J020816 | Болт с шайбой | 2 |
| 10 | J271020 | Болт с шайбой | 2 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4477977 | Шланг | 1 |
| 32 | 4327293 | Защитный кожух | 2 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 34 | A885006 | Пробка | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | A885003 | Пробка | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A885004 | Пробка | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4484055 | Пластиковый шланг | 1 |
| 49 | 4276965 | Адаптер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4615916 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
