Крышка (3)<T> — HITACHI ZX75URT

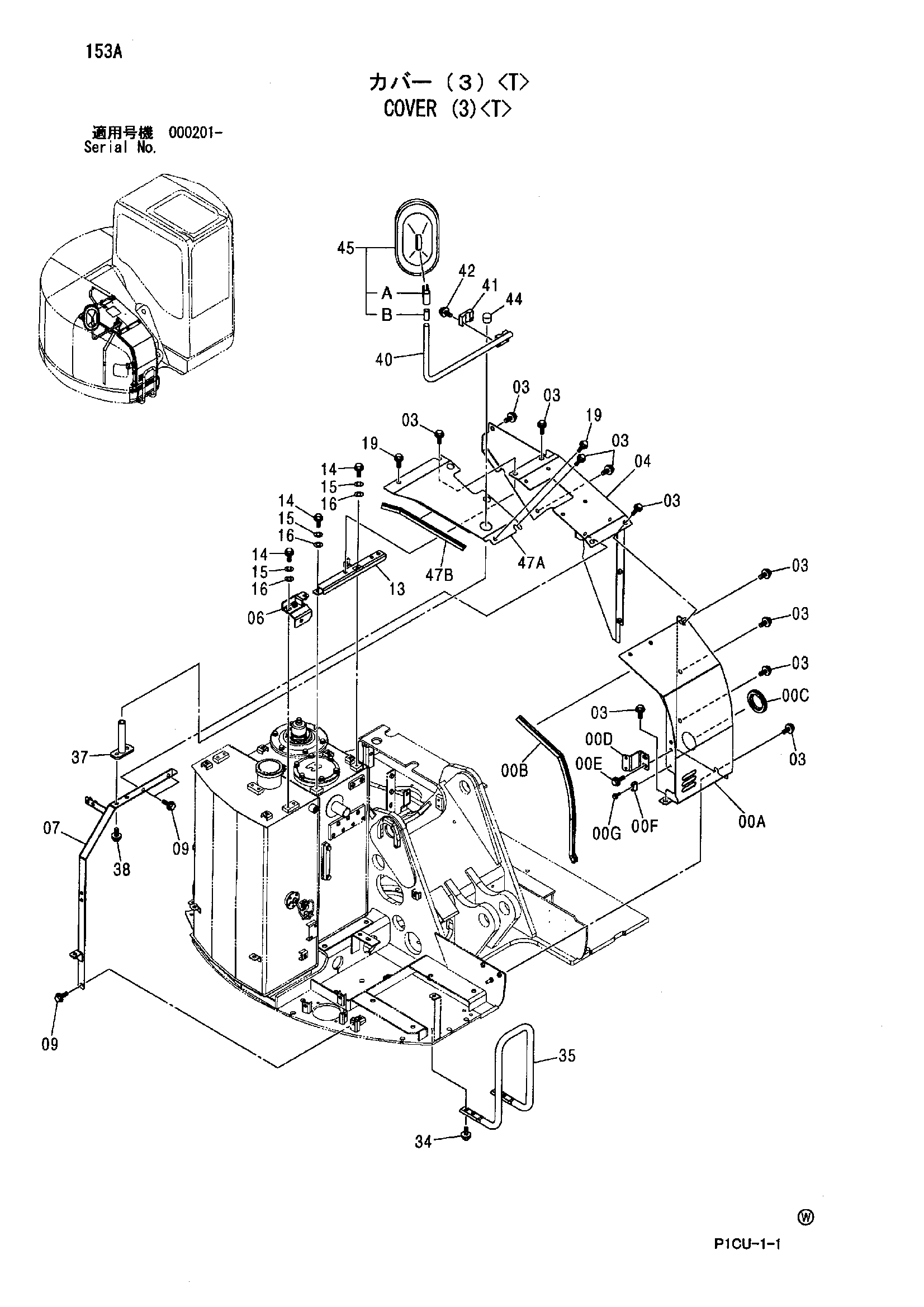

Заводская схема «Крышка (3)<T>» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9213147 | Крышка в сборе | 1 |
| 00A | 6020859 | Крышка | 1 |
| 00B | 4472259 | Резиновое уплотнение | 1 |
| 00C | 4338859 | Резиновая втулка | 1 |
| 00D | 8087539 | Кронштейн | 1 |
| 00E | J281025 | Болт с шайбой | 2 |
| 00F | 4424157 | Ограничитель | 1 |
| 00G | J260635 | Болт с шайбой | 1 |
| 03 | J281025 | Болт с шайбой | 11 |
| 03A | J901025 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | 7042188 | Крышка | 1 |
| 06 | 8088624 | Кронштейн | 1 |
| 07 | 7042106 | Опора | 1 |
| 09 | J271025 | Болт с шайбой | 3 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 13 | 8097164 | Опора | 1 |
| 14 | J901020 | Болт | 4 |
| 15 | A590110 | Плоская шайба | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 19 | J281025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 34 | J271230 | Болт с шайбой | 4 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | 8092284 | Стойка | 1 |
| 37 | 9759394 | Стойка | 1 |
| 38 | J271020 | Болт с шайбой | 2 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 8089326 | Стойка | 1 |
| 41 | 4373196 | Хомут | 1 |
| 42 | J260845 | Болт с шайбой | 2 |
| 42A | J900845 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 44 | 4094101 | Колпачок | 1 |
| 45 | 4416704 | Зеркало | 1 |
| 45A | 4460536 | Держатель | 1 |
| 45B | 4460582 | Манжета | 1 |
| 47 | 9217310 | Крышка | 1 |
| 47A | 8089319 | Крышка | 1 |
| 47B | 4472258 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
