Основные гидролинии (2)<T> — HITACHI ZX75URT

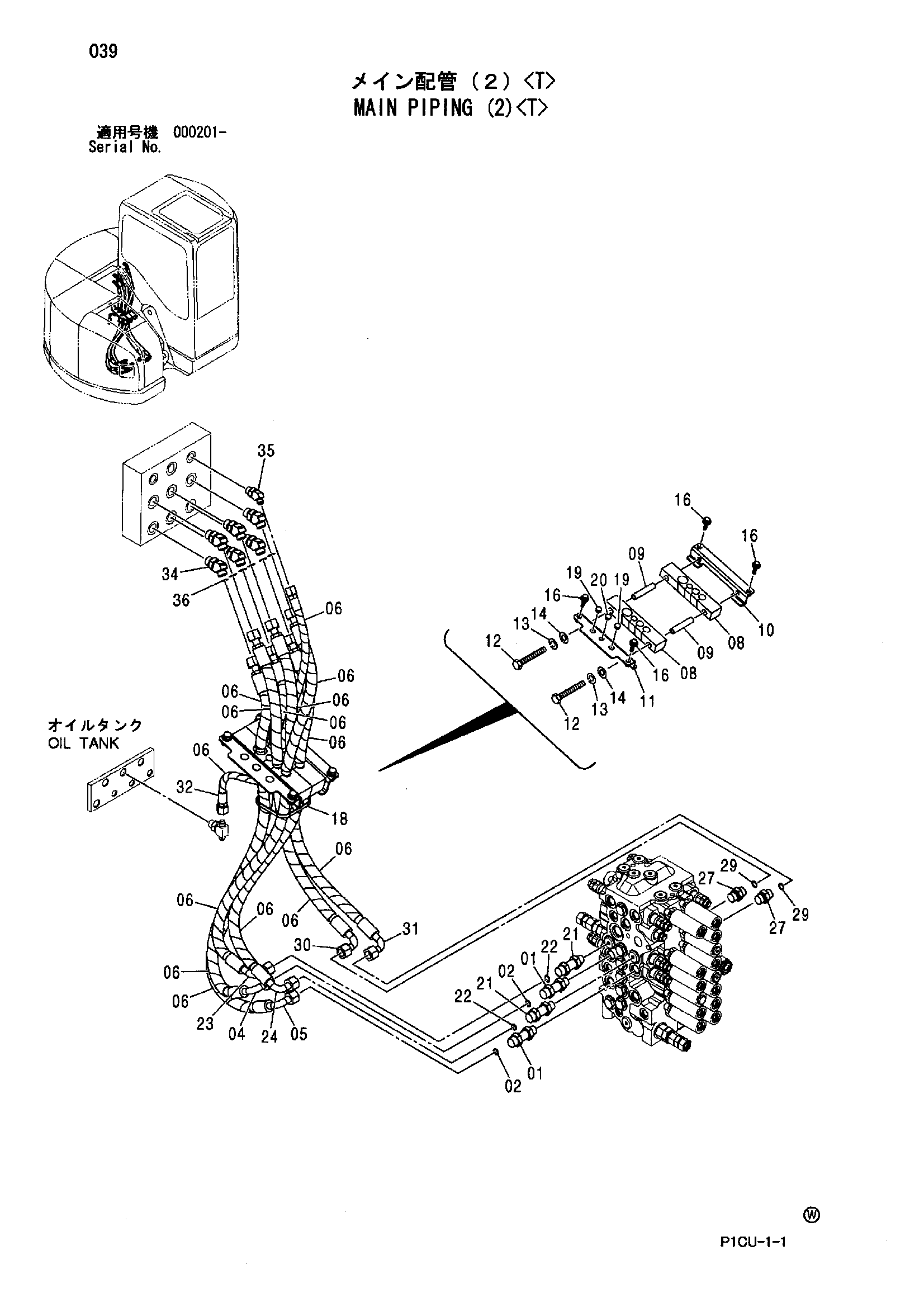

Заводская схема «Основные гидролинии (2)<T>» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4199247 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 04 | 4622842 | Шланг | 1 |
| 05 | 4622843 | Шланг | 1 |
| 06 | 4327294 | Защитный кожух | 13 |
| 08 | 4471278 | Хомут шланга | 2 |
| 09 | 4471279 | Проставка | 2 |
| 10 | 8087660 | Кронштейн | 1 |
| 11 | 8087661 | Кронштейн | 1 |
| 12 | J901004 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | A590110 | Плоская шайба | 2 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4121859 | Ленточный зажим | 1 |
| 19 | 4381266 | Пробка | 2 |
| 20 | 4461449 | Пробка | 1 |
| 21 | 4199247 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 2 |
| 23 | 4623658 | Шланг | 1 |
| 24 | 4623659 | Шланг | 1 |
| 27 | A853144 | Адаптер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4138938 | Уплотнительное кольцо | 2 |
| 30 | 4623660 | Шланг | 1 |
| 31 | 4623661 | Шланг | 1 |
| 32 | 4623668 | Шланг | 1 |
| 34 | A853244 | Угловой штуцер | 6 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | A852233 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4138938 | Уплотнительное кольцо | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
