Пилотные гидролинии (3-2)<T> — HITACHI ZX75URT

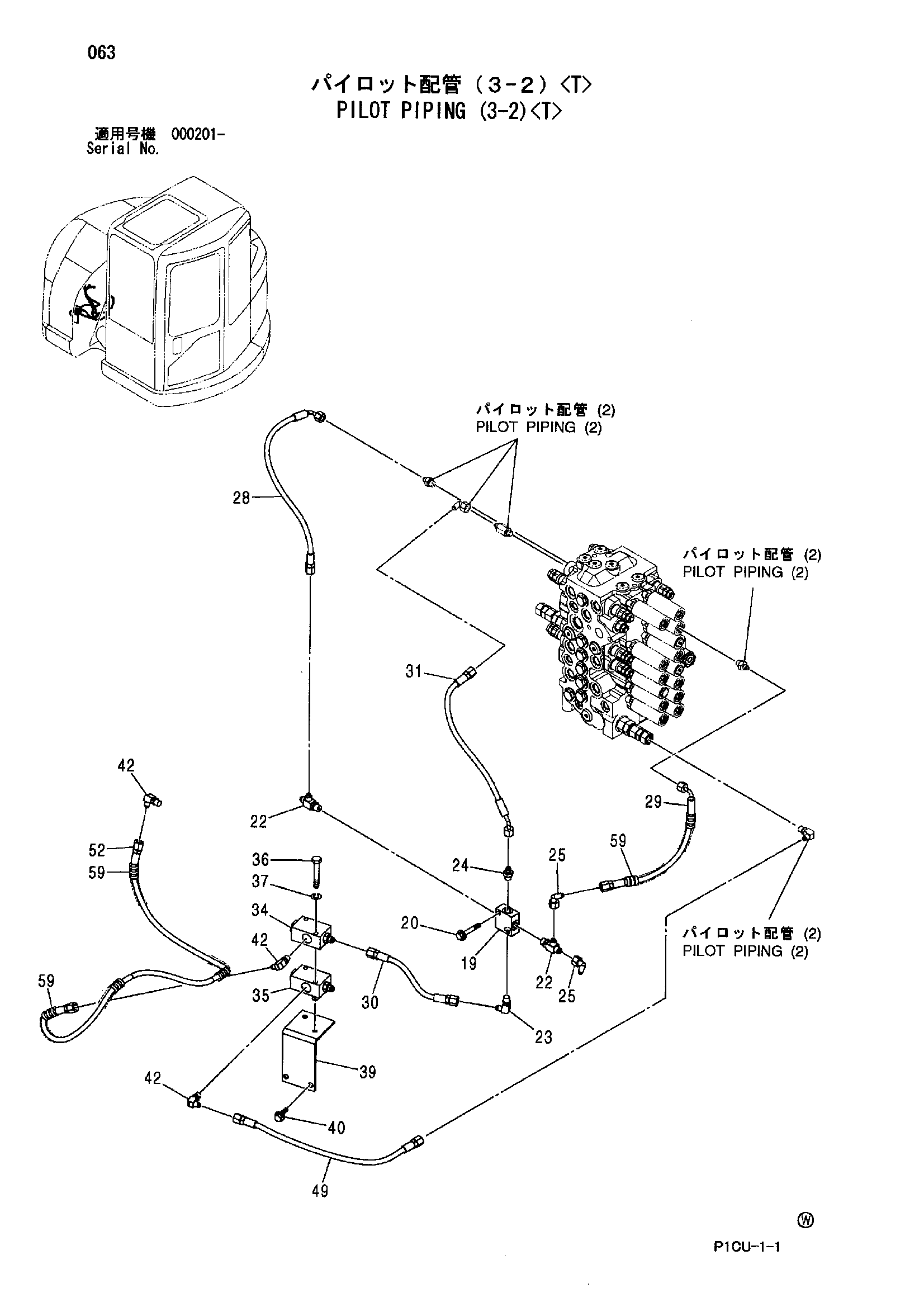

Заводская схема «Пилотные гидролинии (3-2)<T>» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 4411001 | Челночный клапан | 1 |
| 20 | J260840 | Болт с шайбой | 2 |
| 20A | J900840 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | A852422 | Тройник | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852323 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4346096 | Унион S | 2 |
| 28 | 4622831 | Шланг | 1 |
| 29 | 4622832 | Шланг | 1 |
| 30 | 4622833 | Шланг | 1 |
| 30 | 4631831 | Шланг | 1 |
| 31 | 4622834 | Шланг | 1 |
| 34 | 4337928 | Клапан | 1 |
| 35 | 4203446 | Клапан | 1 |
| 36 | J900890 | Болт | 2 |
| 37 | A590908 | Пружинная шайба | 2 |
| 39 | 8097165 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | A852322 | Угловой штуцер | 3 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4622835 | Шланг | 1 |
| 52 | 4622838 | Шланг | 1 |
| 59 | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
