Телескопик гидроцилиндр (3) — HITACHI ZX75URT

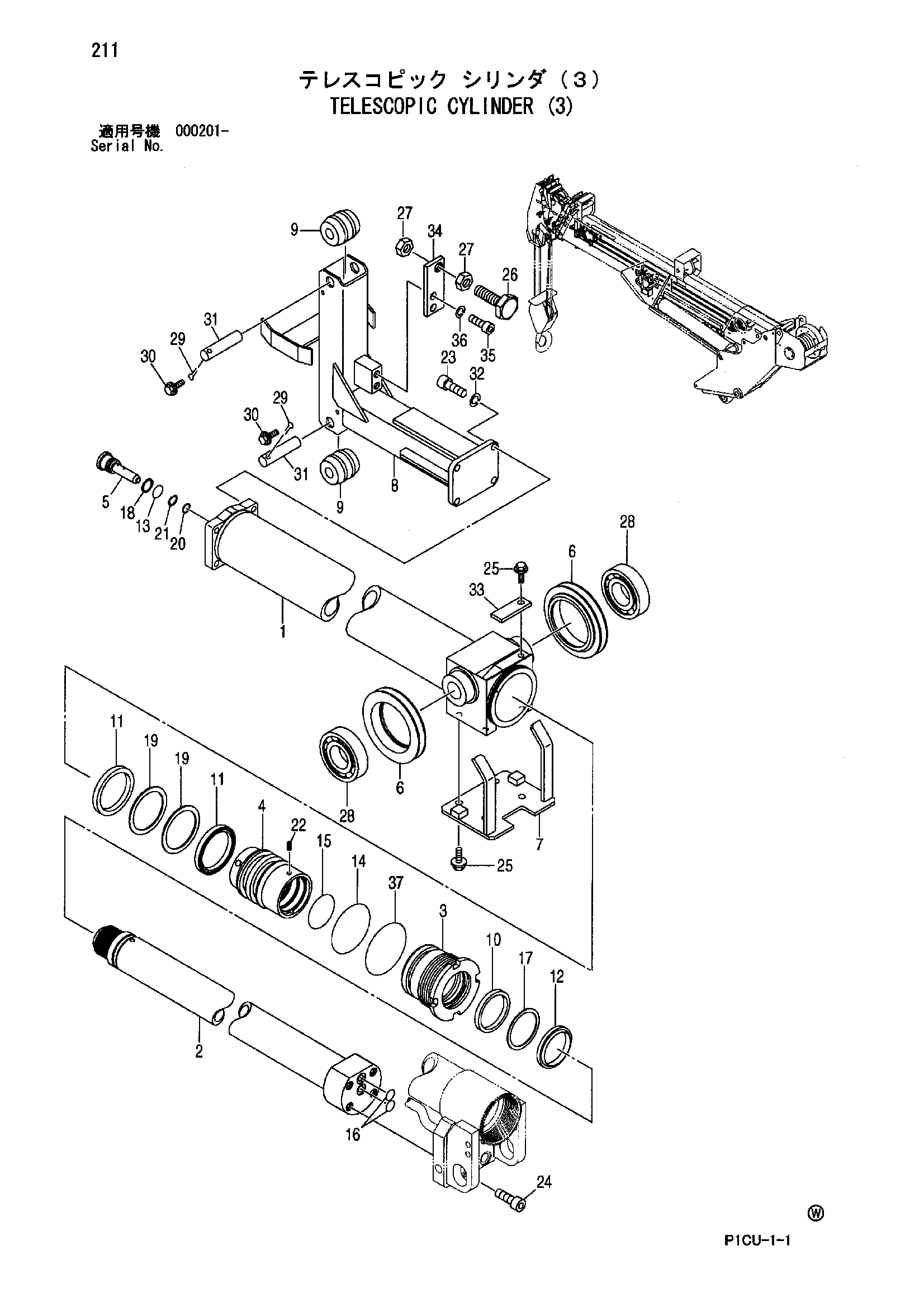

Заводская схема «Телескопик гидроцилиндр (3)» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN099K19010 | Трубка в сборе | 1 |
| 2 | UN099K19020 | Шток в сборе | 1 |
| 3 | UN099K19030 | Гроунд | 1 |
| 4 | UN08ML19031 | Поршень | 1 |
| 5 | UN090B17130 | Плунжер | 1 |
| 6 | UN096B19020 | Канатный блок | 2 |
| 7 | UN088819041 | Крышка | 1 |
| 8 | UN08ML19070 | Кронштейн | 1 |
| 9 | UN080C17061 | Ролик | 2 |
| 10 | UN839050063 | Манжета | 1 |
| 11 | UN832057070 | Манжета | 2 |
| 12 | UN829050058 | Пылезащитное уплотнение | 1 |
| 13 | UN731191016 | Уплотнительное кольцо | 1 |
| 14 | UN731191063 | Уплотнительное кольцо | 1 |
| 15 | UN731192050 | Уплотнительное кольцо | 1 |
| 16 | UN731191012 | Уплотнительное кольцо | 2 |
| 17 | UN840050063 | Опорное кольцо | 1 |
| 18 | UN732121016 | Опорное кольцо | 1 |
| 19 | UN833057070 | Опорное кольцо | 2 |
| 20 | UN770990052 | Уплотнение амортизатор | 1 |
| 21 | UN724160160 | Кольцо стопорный | 1 |
| 22 | UN704906008 | Винт | 1 |
| 23 | UN716108020 | Болт с внутренним шестигранником | 4 |
| 24 | UN716112035 | Болт с внутренним шестигранником | 4 |
| 25 | UN714108015 | Св-болт | 5 |
| 26 | UN090B17110 | Болт | 1 |
| 27 | UN721111140 | Гайка | 2 |
| 28 | UN726060092 | Подшипник | 2 |
| 29 | UN723106030 | Шплинт | 2 |
| 30 | UN714205012 | Св-болт | 2 |
| 31 | UN080C17070 | Палец | 2 |
| 32 | UN722211080 | Пружинная шайба | 4 |
| 33 | UN088719070 | Пластина скольжение | 1 |
| 34 | UN08H819050 | Пластина | 1 |
| 35 | UN716110020 | Болт с внутренним шестигранником | 2 |
| 36 | UN722211100 | Пружинная шайба | 2 |
| 37 | UN770170049 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
