Кабина (5) — HITACHI ZX75URT

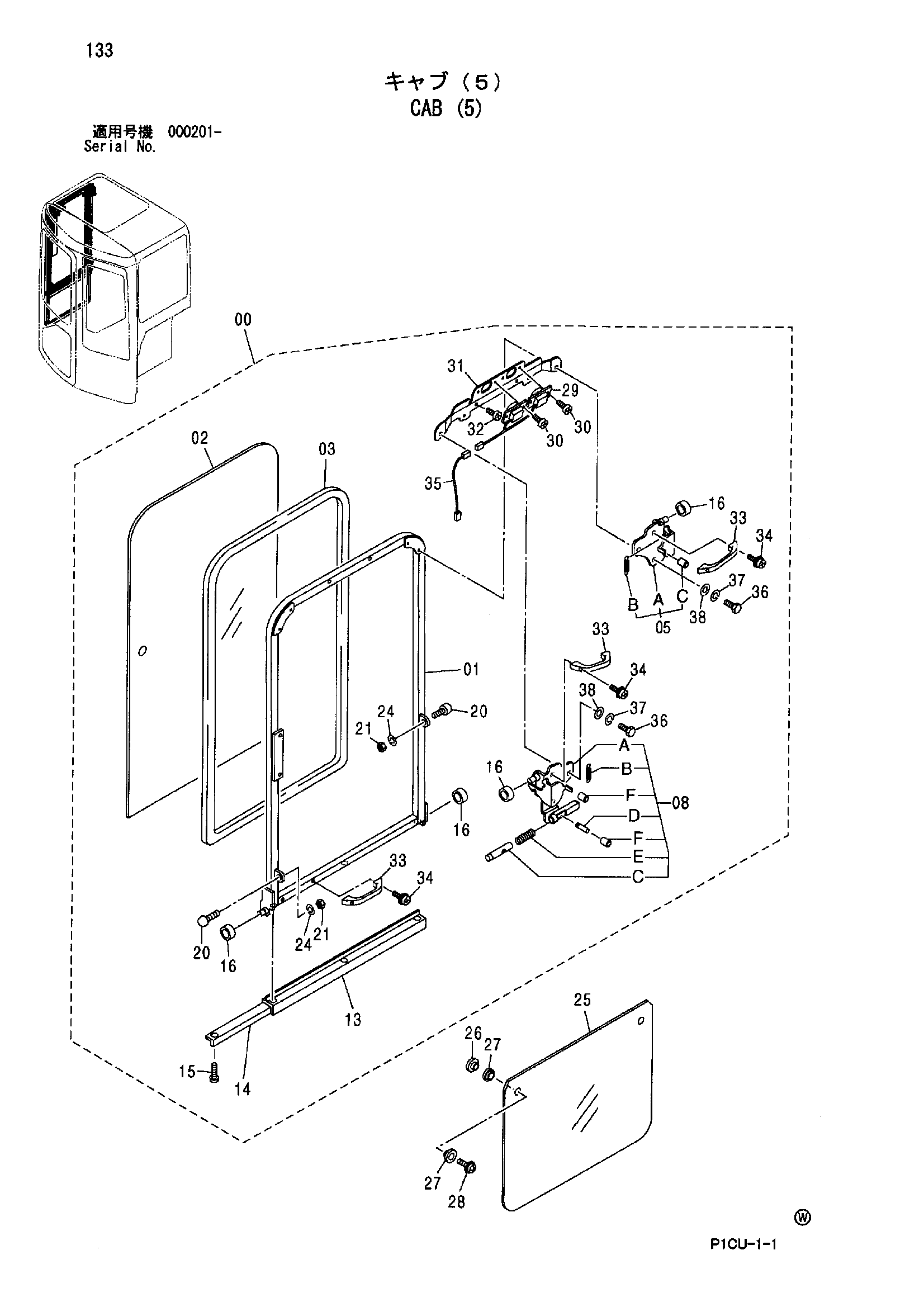

Заводская схема «Кабина (5)» для HITACHI ZX75URT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4485834 | Окно | 1 |
| 01 | 4485856 | Фламе | 1 |
| 02 | 4483237 | Стекло | 1 |
| 03 | 4483238 | Резиновый H | 1 |
| 05 | 4485857 | Кронштейн (правый) | 1 |
| 05A | 4485858 | Кронштейн (правый) | 1 |
| 05B | 4485859 | Пружина | 1 |
| 05C | 4295876 | Крышка | 1 |
| 08 | 4485860 | Кронштейн (левый) | 1 |
| 08A | 4485861 | Кронштейн (левый) | 1 |
| 08B | 4485859 | Пружина | 1 |
| 08C | 4403327 | Вал | 1 |
| 08D | 4347513 | Рычаг | 1 |
| 08E | 4348413 | Пружина | 1 |
| 08F | 4295876 | Крышка | 2 |
| 13 | 4444672 | Резиновое уплотнение | 1 |
| 14 | 4444673 | Пластина | 1 |
| 15 | 4347516 | Самонарезающий винт | 3 |
| 16 | 4347517 | Ролик | 4 |
| 20 | 4347519 | Ограничитель | 2 |
| 21 | M500807 | Гайка | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | 4483917 | Стекло | 1 |
| 26 | 4347580 | Гайка | 2 |
| 27 | 4347473 | Манжета | 4 |
| 28 | 4381589 | Винт с шайбой | 2 |
| 29 | 4485862 | Выключатель | 1 |
| 30 | 4485892 | Винт с шайбой | 4 |
| 31 | 4485863 | Кронштейн | 1 |
| 32 | 4485893 | Винт с шайбой | 2 |
| 33 | 4348406 | Рукоятка | 3 |
| 34 | 4444634 | Винт с шайбой | 6 |
| 35 | 4485864 | Жгут проводов | 1 |
| 36 | 4485865 | Болт | 4 |
| 37 | A590908 | Пружинная шайба | 4 |
| 38 | A590108 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75URT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
