Бортовой редуктор — HITACHI ZX75UR-3

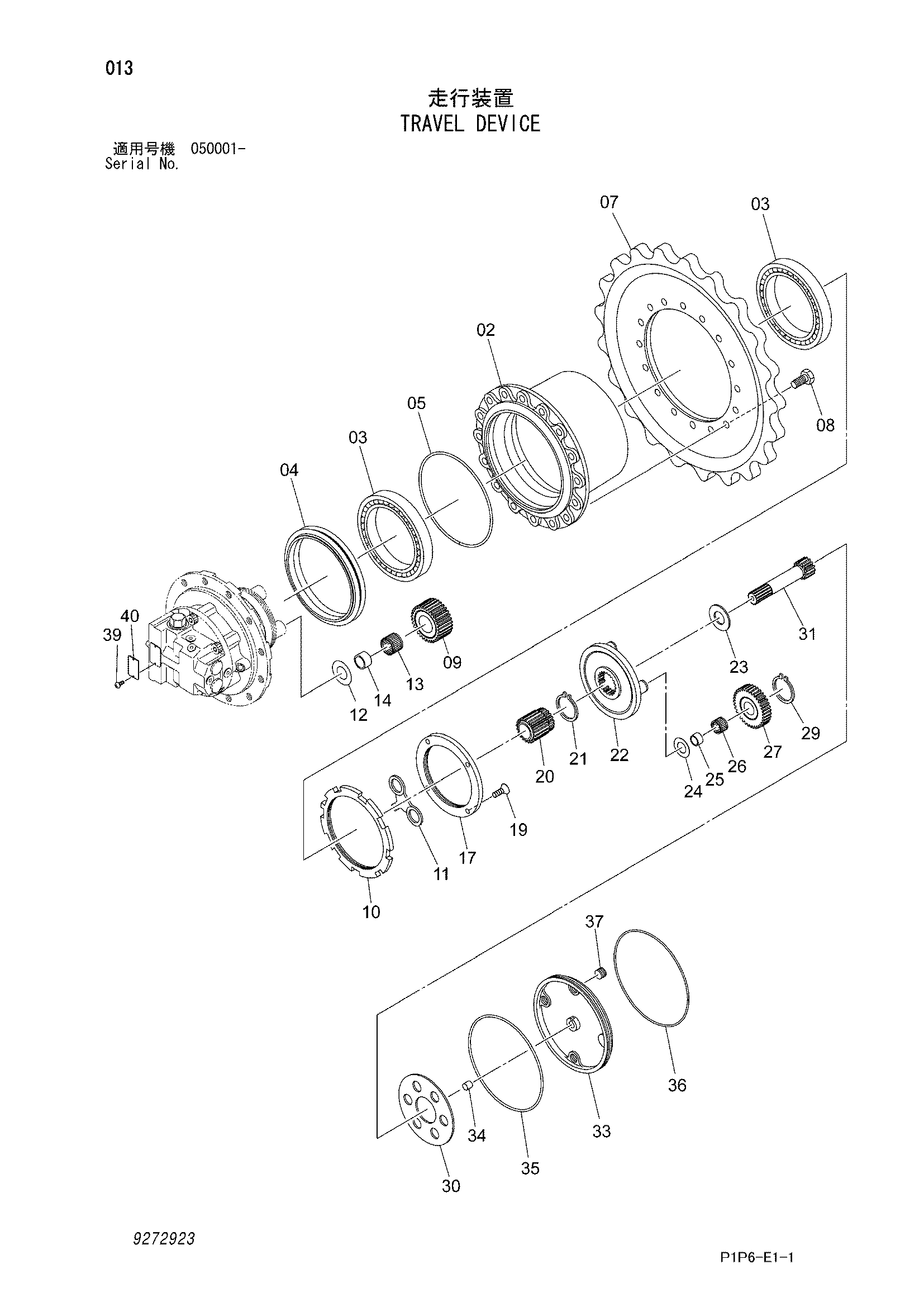

Заводская схема «Бортовой редуктор» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9272923 замена: 9290867 | Бортовой редуктор | 1 | |
| 9290867 | Бортовой редуктор в сборе | 1 | |
| 02 | 1034158 | Коронная шестерня | 1 |
| 03 | 4663049 | Шариковый подшипник | 2 |
| 04 | 4082631 | Комплект уплотнений | 1 |
| 05 | 4663251 | Кольцо | 1 |
| 07 | 1033559 | Звёздочка | 1 |
| 08 | J931635 | Болт | 16 |
| 09 | 3111063 | Планетарная шестерня | 4 |
| 10 | 3109251 | Гайка | 1 |
| 11 | 4663247 | Упорная пластина | 1 |
| 12 | 4663048 | Упорная пластина 2.3mm | 2 |
| 13 | 4676978 | Игольчатый подшипник | 4 |
| 14 | 4663237 | Кольцо | 4 |
| 17 | 4663250 | Упорная пластина | 1 |
| 19 | 4627913 | Болт флусх | 4 |
| 20 | 3109249 | Солнечная шестерня | 1 |
| 21 | 4663219 | Стопорное кольцо | 1 |
| 22 | 2053995 | Водило | 1 |
| 23 | 4663218 | Упорная пластина 3.2mm | 1 |
| 24 | 4663248 | Упорная пластина 1.0mm | 3 |
| 25 | 4663208 | Кольцо | 3 |
| 26 | 4663214 | Игольчатый подшипник | 3 |
| 27 | 3109360 | Планетарная шестерня | 3 |
| 29 | 927488 | Стопорное кольцо | 3 |
| 30 | 4665626 | Упорная пластина | 1 |
| 31 | 3109359 | Вал проп. | 1 |
| 33 | 4468678 | Крышка | 1 |
| 34 | 4468679 | Палец | 1 |
| 35 | 4407802 | Уплотнительное кольцо | 1 |
| 36 | 4392320 | Кольцо | 1 |
| 37 | 4245797 | Пробка | 3 |
| 39 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
