Угол датчик детали — HITACHI ZX75UR-3

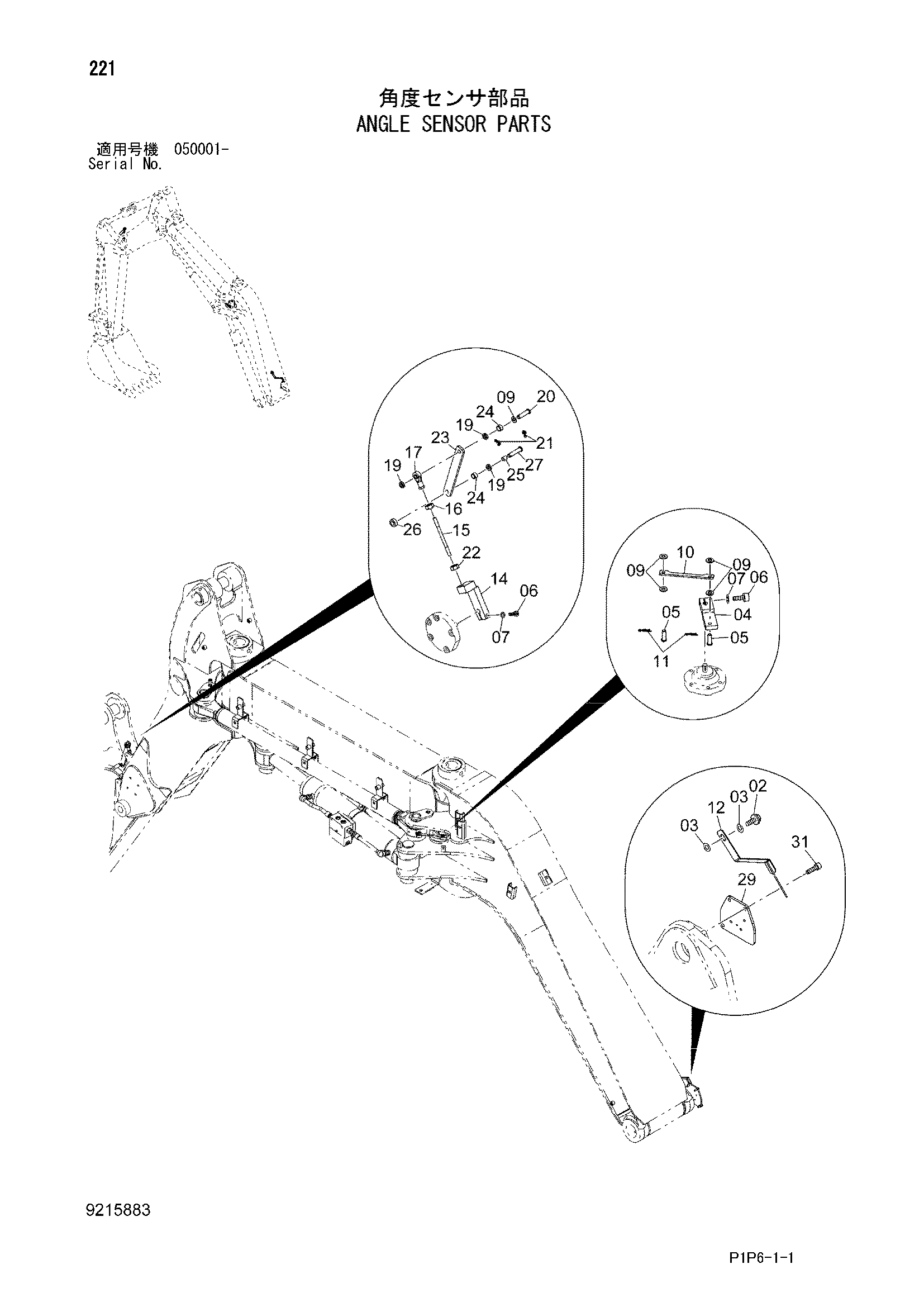

Заводская схема «Угол датчик детали» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271020 | Болт с шайбой | 1 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | 9759063 | Рычаг | 1 |
| 05 | 4476572 | Палец | 2 |
| 06 | J780830 | Болт с внутренним шестигранником | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 09 | A590108 | Плоская шайба | 5 |
| 10 | 4470034 | Тяга | 1 |
| 11 | 4022697 | Стопорный палец | 2 |
| 12 | 8109798 | Рычаг | 1 |
| 14 | 9759062 | Концевой шток | 1 |
| 15 | 4462873 | Рычаг | 1 |
| 16 | J950008 | Гайка | 1 |
| 17 | 4469698 | Концевой шток | 1 |
| 19 | 4470030 | Проставка | 3 |
| 20 | 4461996 | Палец | 1 |
| 21 | A763016 | Шплинт | 2 |
| 22 | M580008 | Гайка (левый) | 1 |
| 23 | 4470029 | Тяга | 1 |
| 24 | 4469944 | Втулка | 2 |
| 25 | 4470133 | Втулка | 1 |
| 26 | 4470031 | Проставка | 1 |
| 27 | 4470032 | Палец | 1 |
| 29 | 9759066 | Кронштейн | 1 |
| 31 | J780816 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
