Схокклесс детали — HITACHI ZX75UR-3

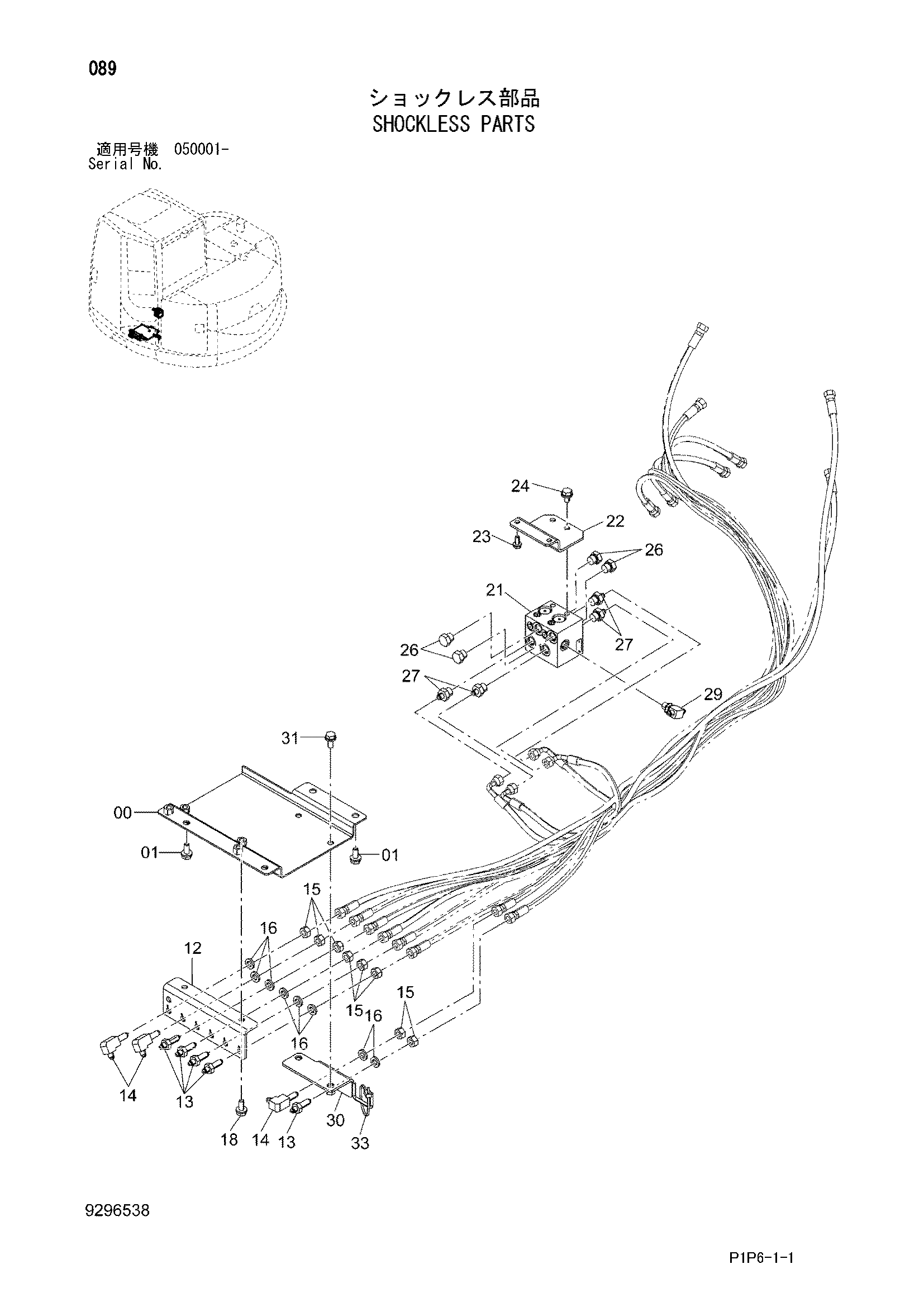

Заводская схема «Схокклесс детали» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053109 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 12 | 3110536 | Кронштейн | 1 |
| 13 | 4248117 | Адаптер | 5 |
| 14 | 4391442 | Угловой штуцер | 3 |
| 15 | 4209198 | Гайка | 8 |
| 16 | A590912 | Пружинная шайба | 8 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4675533 | Клапан регулировочный | 1 |
| 22 | 4689533 | Кронштейн | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | A885003 | Пробка | 4 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852132 | Адаптер | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852522 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 8116344 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
