015: Коленчатый вал, поршни и маховик — HITACHI ZX75UR-3

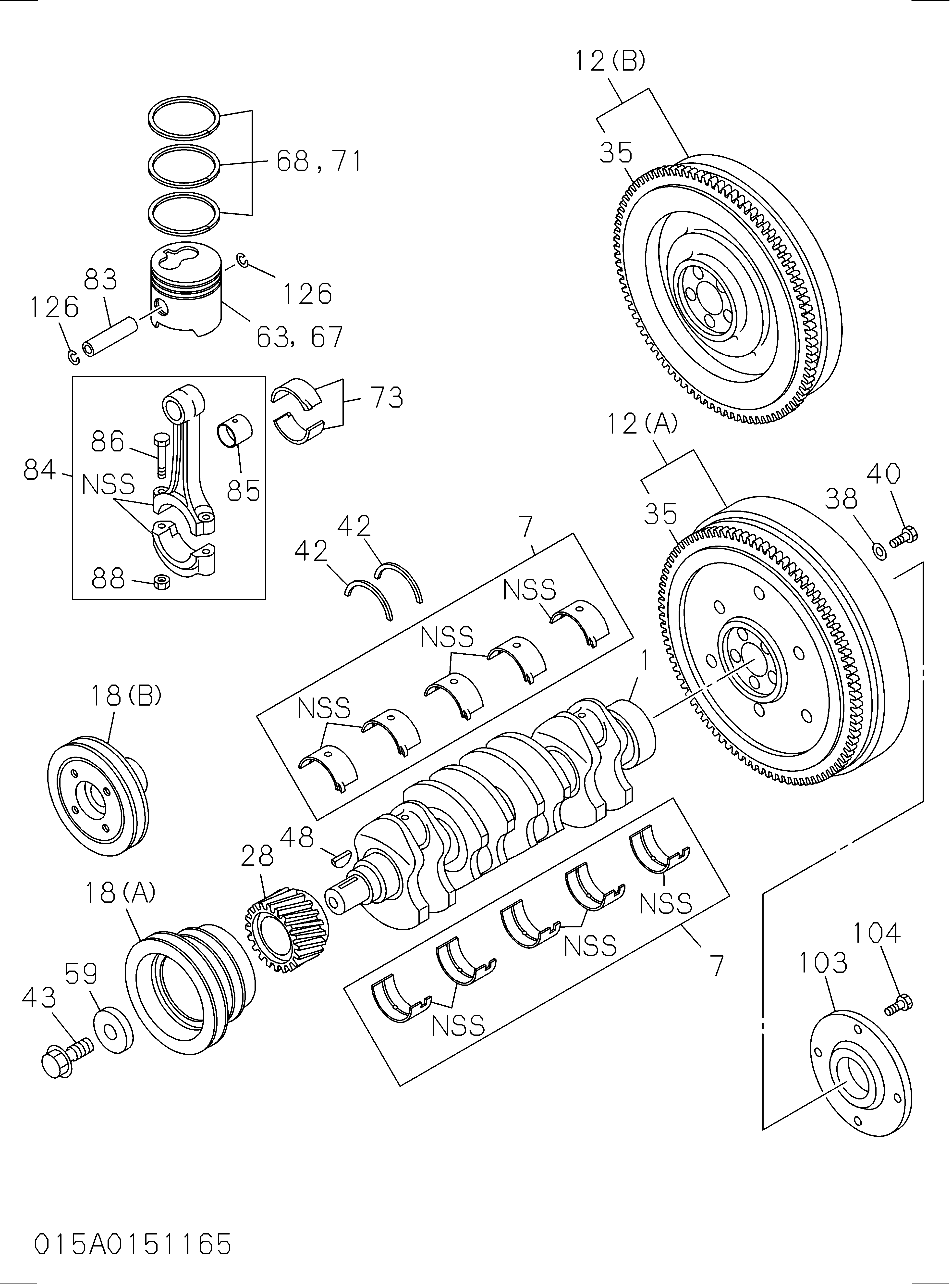

Заводская схема «015: Коленчатый вал, поршни и маховик» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8980638280 | Коленчатый вал | 1 |
| 007 | 8980890840 | Металлический комплект коленчатый вал, стандарт | 1 |
| 012(A) | 8980306272 | Маховик | 1 |
| 018(A) | 8980489371 | Шкив CR/вал | 1 |
| 028 | 8973286120 | Шестерня CR/вал | 1 |
| 035 | 8980930180 | Шестерня кольцо | 1 |
| 038 | 8970232680 | Шайба маховик | 6 |
| 040 | 8941333281 | Болт маховик | 6 |
| 042 | 8980637830 | Шайба упорный, CR/вал | 2 |
| 043 | 8943860790 | Болт CR/вал шкив | 1 |
| 048 | 8942016410 | Шпонка воодруфф, CR/вал | 1 |
| 059 | 8941347920 | Шайба CR/вал шкив | 1 |
| 063 | 8980681581 | Поршень | 4 |
| 067 | 8980681571 | Поршень O/S=0.25 | 4 |
| 068 | 8980952150 | Кольцо комплект поршень, стандарт | 4 |
| 071 | 8980952160 | Кольцо комплект поршень, O/S=0.25 | 4 |
| 073 | 8980957130 | Металлический комплект конн шток, стандарт | 4 |
| 083 | 5122110170 | Палец поршень | 4 |
| 084 | 8980757761 | Шток в сборе конн | 4 |
| 085 | 8980638260 | Втулка коннрод | 4 |
| 086 | 8980485360 | Болт коннрод | 8 |
| 086 | 8981691400 | Болт коннрод | 8 |
| 088 | 8943777850 | Гайка коннрод | 8 |
| 126 | 8943699050 | Кольцо стопорный, поршень палец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
