Пилотный клапан (рабочее оборудование, поворот) — HITACHI ZX75UR-3

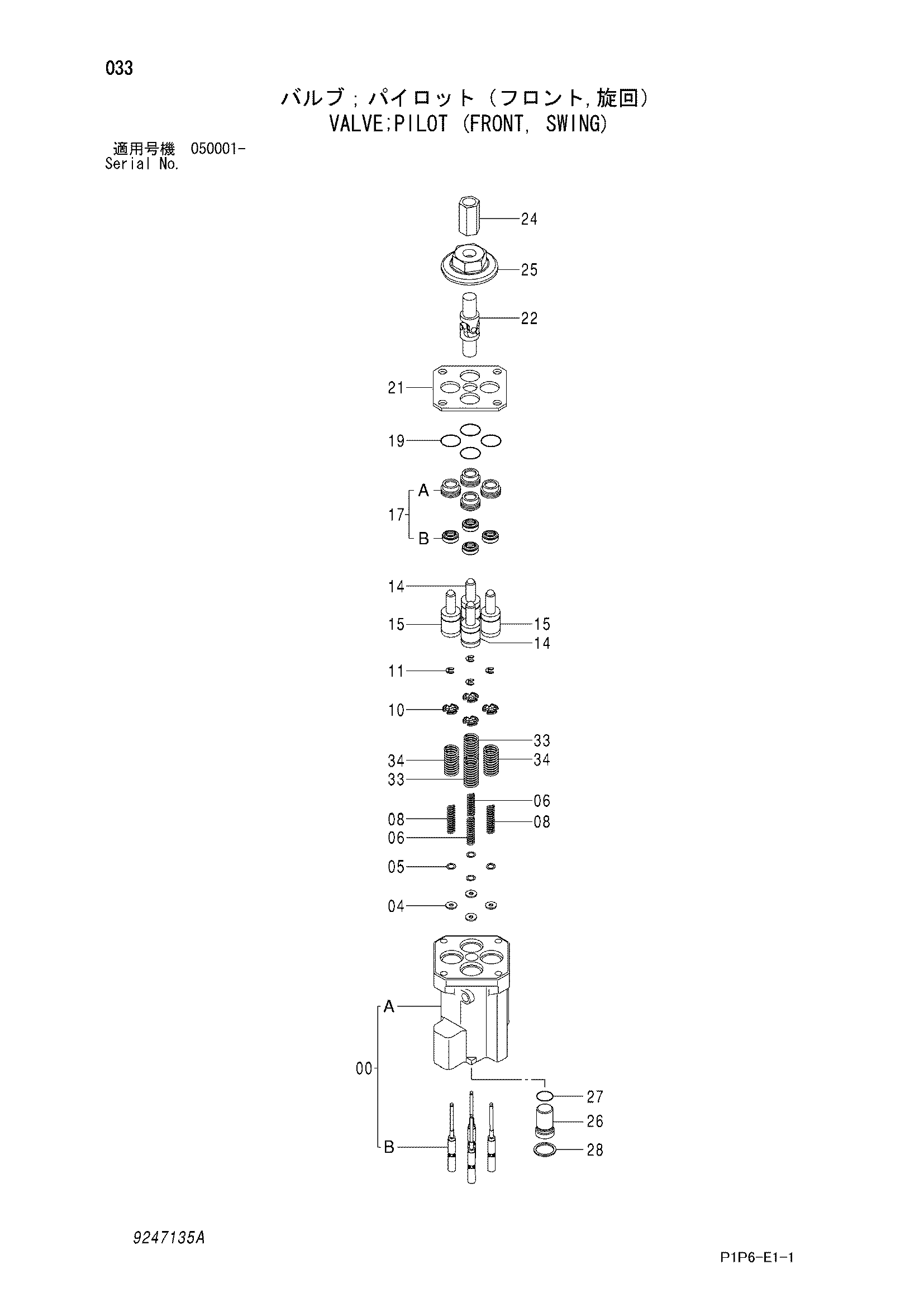

Заводская схема «Пилотный клапан (рабочее оборудование, поворот)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9247135 замена: 9257577 | Пилотный клапан | 1 | |
| 9257577 | Пилотный клапан | 1 | |
| 00 | 8094446 | Корпус | 1 |
| 04 | 4410898 | Проставка | 4 |
| 05 | 4662206 | Регулировочная шайба 0.1mm | 4 |
| 06 | 4429120 | Пружина сжатия | 2 |
| 08 | 4425414 | Пружина сжатия | 2 |
| 10 | 4615610 | Направляющая пружины | 4 |
| 11 | 4437333 | Стопорное кольцо | 4 |
| 14 | 9759157 | Толкатель | 2 |
| 15 | 9759158 | Толкатель | 2 |
| 17 | 9246436 | Втулка в сборе | 4 |
| 19 | 4201993 | Уплотнительное кольцо | 4 |
| 21 | 4614296 | Пластина | 1 |
| 22 | 4335060 | Соединение универсальный | 1 |
| 24 | 4631248 | Соединение винт | 1 |
| 25 | 4639115 | Кулачок | 1 |
| 26 | 4614286 | Пробка | 1 |
| 27 | 4170585 | Уплотнительное кольцо | 1 |
| 28 | 4614331 | Стопорное кольцо | 1 |
| 33 | 4651556 | Пружина сжатия | 2 |
| 34 | 4651557 | Пружина сжатия | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
