Рама — HITACHI ZX75UR-3

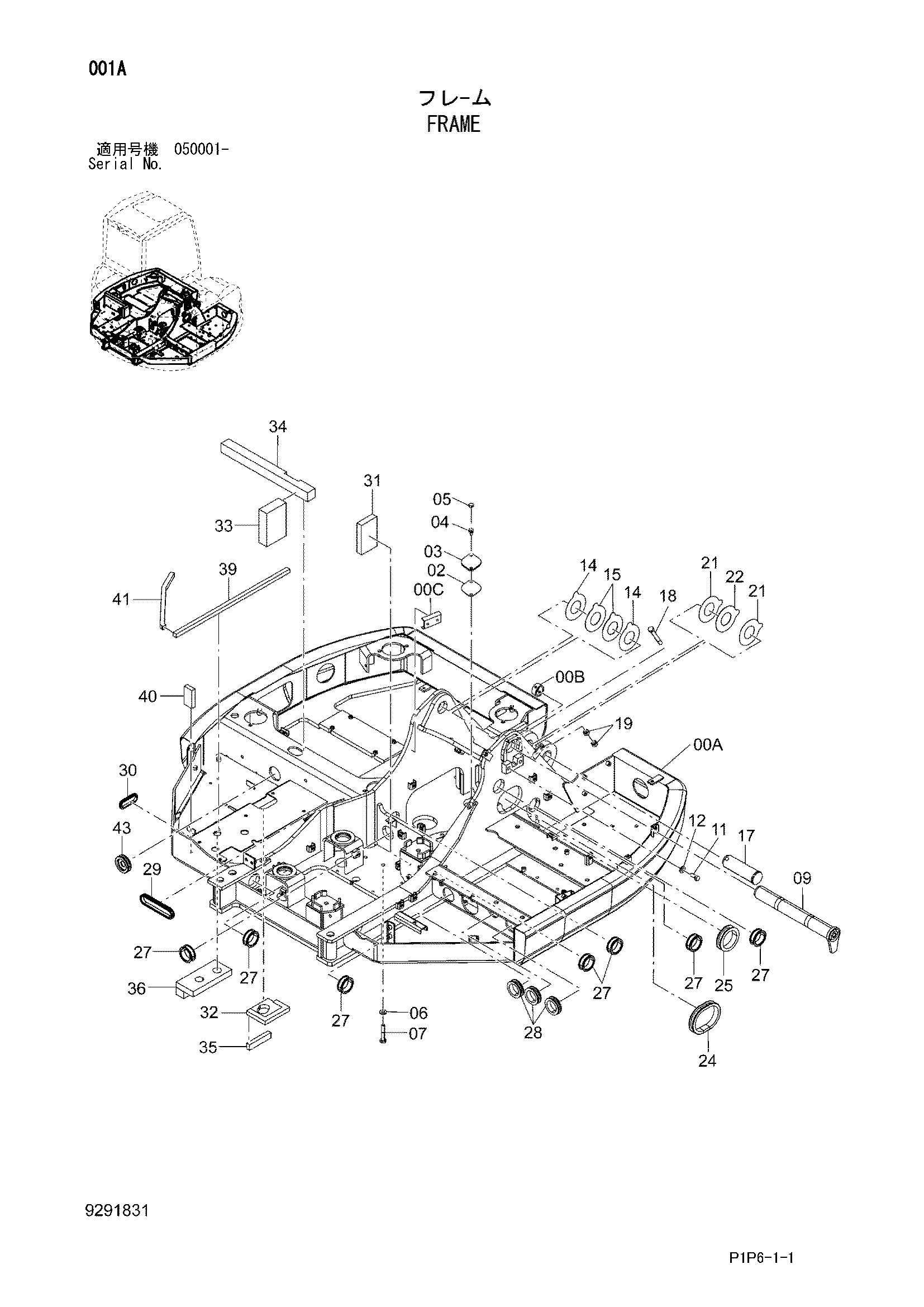

Заводская схема «Рама» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5011995 | Рама основной | 1 |
| 00B | 4434951 | Ограничитель | 1 |
| 00C | 9760455 | Седло винта | 1 |
| 02 | 4415233 | Манжета | 1 |
| 03 | 4415231 | Крышка | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4658929 | Колпачок | 2 |
| 06 | J222016 | Шайба | 24 |
| 07 | J921685 | Болт | 24 |
| 09 | 8083051 | Палец | 1 |
| 11 | J921635 | Болт | 2 |
| 12 | J222016 | Шайба | 2 |
| 14 | 4374422 | Упорная пластина 1mm | 2 |
| 15 | 4374423 | Упорная пластина 2mm | 2 |
| 17 | 3094878 | Палец | 1 |
| 17 | 4433471 | Палец | 1 |
| 18 | 4435123 | Стопорный палец | 1 |
| 19 | J950016 | Гайка | 2 |
| 21 | 4374422 | Упорная пластина 1mm | 2 |
| 22 | 4374423 | Упорная пластина 2mm | 1 |
| 24 | 4334570 | Резиновая втулка | 1 |
| 25 | 4190960 | Резиновая втулка | 1 |
| 27 | 4255567 | Резиновая втулка | 7 |
| 28 | 4208279 | Резиновая втулка | 3 |
| 29 | 4293794 | Резиновая втулка | 1 |
| 30 | 4457108 | Резиновая втулка | 1 |
| 31 | 4670791 | Резиновая прокладка | 1 |
| 32 | 4668656 | Резиновая прокладка | 1 |
| 33 | 4685645 | Резиновая прокладка | 1 |
| 34 | 4687653 | Резиновая прокладка | 1 |
| 35 | 4688645 | Резиновая прокладка | 1 |
| 36 | 9769841 | Резиновая прокладка | 1 |
| 39 | 4696683 | Резиновая прокладка | 1 |
| 40 | 4689406 | Резиновая прокладка | 1 |
| 41 | 4440469 | Резиновая прокладка | 1 |
| 43 | 4698751 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
