Кабина (4) — HITACHI ZX75UR-3

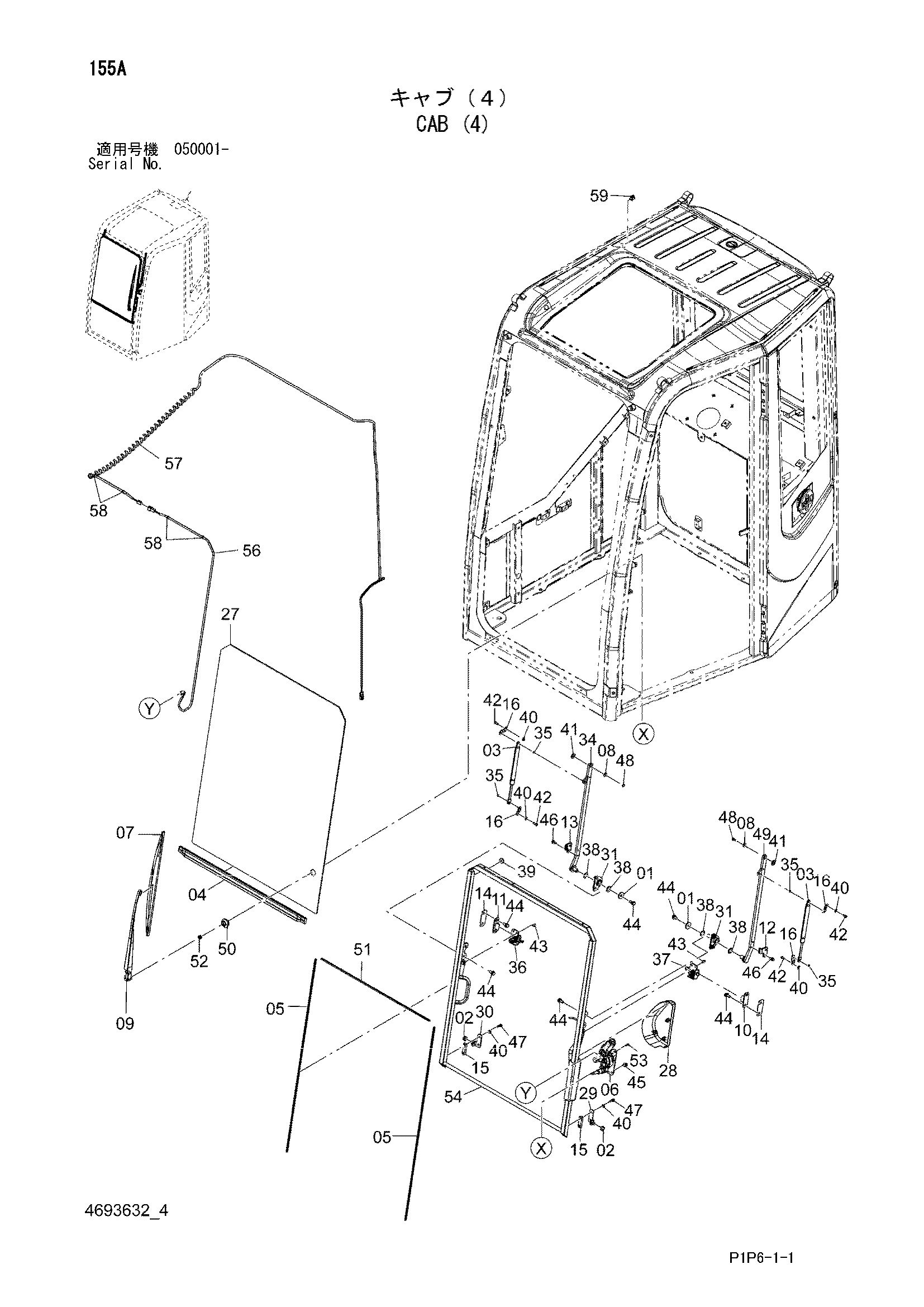

Заводская схема «Кабина (4)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4690755 | Шайба | 2 |
| 02 | 4695453 | Ролик | 2 |
| 03 | 4695322 | GAS пружина | 2 |
| 04 | 4695454 | Уплотнение | 1 |
| 05 | 4695455 | DAM | 2 |
| 06 | 4660769 | Стеклоочиститель гидромотор | 1 |
| 07 | 4650572 | Стеклоочиститель браде | 1 |
| 08 | 4695320 | Шайба | 2 |
| 09 | 4663133 | Стеклоочиститель рукоять | 1 |
| 10 | 4695312 | Ответная планка | 1 |
| 11 | 4695313 | Ответная планка | 1 |
| 12 | 4695316 | Ответная планка | 1 |
| 13 | 4695318 | Ответная планка | 1 |
| 14 | 4695311 | Регулировочная шайба | 2 |
| 15 | 4695336 | Сиденье | 2 |
| 16 | 4695314 | Пластина | 4 |
| 27 | 4684422 | Стекло | 1 |
| 28 | 4690937 | Крышка | 1 |
| 29 | 4695328 | Кронштейн | 1 |
| 30 | 4695329 | Кронштейн | 1 |
| 31 | 4695324 | Кронштейн | 2 |
| 34 | 4695325 | Рукоять | 1 |
| 35 | 4695315 | Втулка | 4 |
| 36 | 4690927 | Замок | 1 |
| 37 | 4690925 | Замок | 1 |
| 38 | 4690752 | Шайба | 4 |
| 39 | 4695334 | Колпачок | 1 |
| 40 | 4690759 | Шайба | 8 |
| 41 | 4695321 | Шайба | 2 |
| 42 | 4694969 | Винт | 4 |
| 43 | 4690926 | Винт | 4 |
| 44 | 4690756 | Болт с шайбой | 10 |
| 45 | 4695333 | Болт с шайбой | 2 |
| 46 | 4690774 | Болт с шайбой | 4 |
| 47 | 4695335 | Болт | 4 |
| 48 | 4698997 | Болт | 2 |
| 49 | 4695323 | Рукоять | 1 |
| 50 | 4690941 | Колпачок | 1 |
| 51 | 4695160 | DAM | 1 |
| 52 | 4695458 | Гайка | 1 |
| 53 | 4695457 | Винт | 2 |
| 54 | 4695332 | Рама | 1 |
| 55 | 4700104 | Окно | 1 |
| 56 | 4698044 | Жгут проводов | 1 |
| 57 | 4698057 | Жгут проводов | 1 |
| 58 | 4690932 | Зажим | 4 |
| 59 | 4695027 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
