Гидроцилиндр стрелы — HITACHI ZX75UR-3

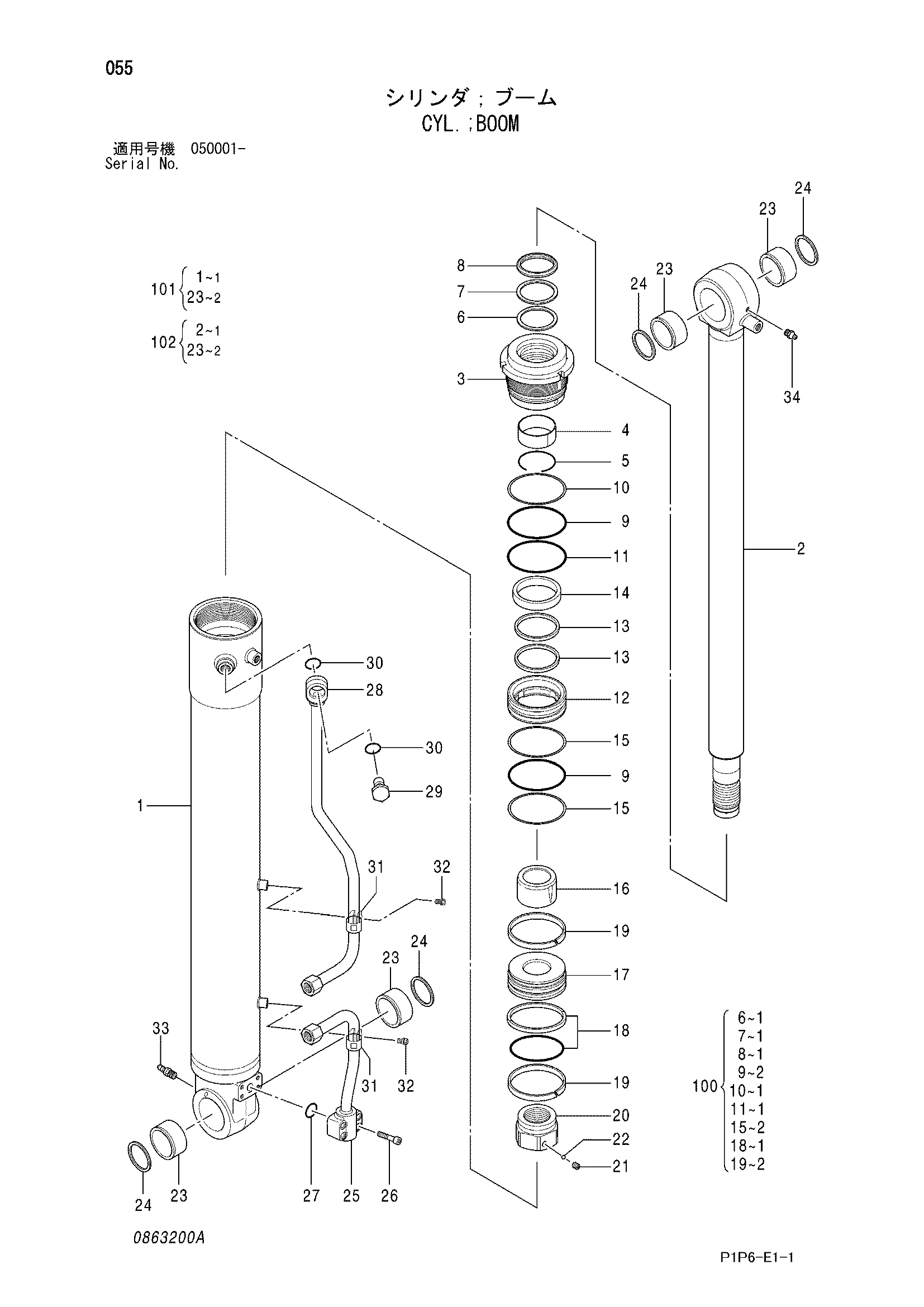

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4474642 | Гидроцилиндр стрелы | 1 | |
| 1 | 0863221 | Труба гидроцилиндра | 1 |
| 2 | 0863222 | Шток поршня | 1 |
| 3 | 0863203 | Головка гидроцилиндра | 1 |
| 4 | 0310504 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0789906 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0667504 | Грязесъёмное кольцо | 1 |
| 9 | A811120 | Уплотнительное кольцо | 2 |
| 10 | 0863204 | Опорное кольцо | 1 |
| 11 | A810125 | Уплотнительное кольцо | 1 |
| 12 | 0863205 | Держатель | 1 |
| 13 | 0863206 | Уплотнение амортизатор | 2 |
| 14 | 0863207 | Втулка | 1 |
| 15 | 0223704 | Опорное кольцо | 2 |
| 16 | 0863223 | Амортизирующий подшипник | 1 |
| 17 | 0863209 | Поршень | 1 |
| 18 | 0223706 | Уплотнительное кольцо | 1 |
| 19 | 0737506 | Направляющее кольцо | 2 |
| 20 | 0789506 | Гайка | 1 |
| 21 | 0309011 | Установочный винт | 1 |
| 22 | 0111707 | Стальной шарик | 1 |
| 23 | 4365897 | Втулка пальца | 4 |
| 24 | 0341304 | Грязесъёмное кольцо | 4 |
| 25 | 0863210 | Трубка | 1 |
| 26 | M341045 | Болт с внутренним шестигранником | 4 |
| 27 | 4509181 | Уплотнительное кольцо | 1 |
| 28 | 0863211 | Трубка | 1 |
| 29 | 0826814 | Пробка | 1 |
| 30 | 4509182 | Уплотнительное кольцо | 2 |
| 31 | 4694711 | Держатель | 2 |
| 32 | 0826816 | Болт | 2 |
| 33 | 0271312 | Пресс-маслёнка | 1 |
| 34 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4481863 | Комплект уплотнений | 1 |
| 101 | 0863224 | Труба гидроцилиндра | 1 |
| 102 | 0863225 | Шток поршня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
