Дренажные трубопроводы — HITACHI ZX75UR-3

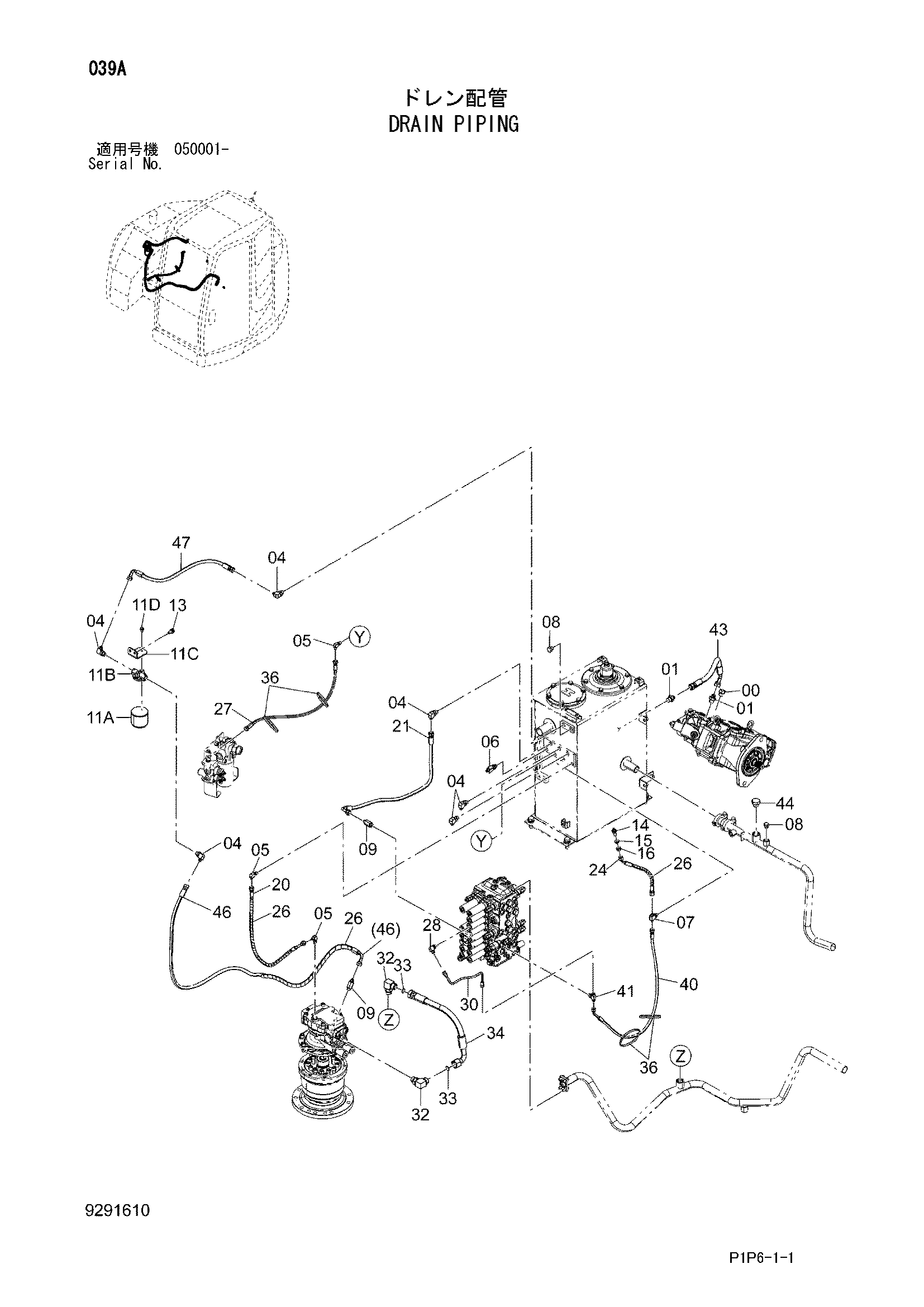

Заводская схема «Дренажные трубопроводы» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A885004 | Пробка | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852144 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 6 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4208909 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852522 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A885003 | Пробка | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4276965 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4453708 | Масляный фильтр | 1 |
| 11A | 4463783 | Картридж | 1 |
| 11B | 4463784 | Головка | 1 |
| 11C | 4463785 | Кронштейн | 1 |
| 11D | J260816 | Болт с шайбой | 2 |
| 11DA | J900816 | Болт | 1 |
| 11DB | A590108 | Плоская шайба | 1 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4248117 | Адаптер | 1 |
| 15 | A590912 | Пружинная шайба | 1 |
| 16 | 4209198 | Гайка | 1 |
| 20 | 4669852 | Шланг | 1 |
| 21 | 4669682 | Пластиковый шланг | 1 |
| 24 | 4484004 | Пластиковый шланг | 1 |
| 26 | 4327293 | Защитный кожух | 3 |
| 27 | 4269797 | Шланг | 1 |
| 28 | 4293950 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4673801 | Трубка | 1 |
| 32 | A853366 | Угловой штуцер | 2 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4187308 | Уплотнительное кольцо | 2 |
| 34 | 4683393 | Шланг | 1 |
| 36 | 4055312 | Ленточный зажим | 4 |
| 40 | 4695361 | Пластиковый шланг | 1 |
| 41 | 4205885 | Штуцер трубки | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4669672 | Шланг | 1 |
| 44 | A885006 | Пробка | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4670499 | Шланг | 1 |
| 47 | 4622809 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
