Электрооборудование (C) — HITACHI ZX75UR-3

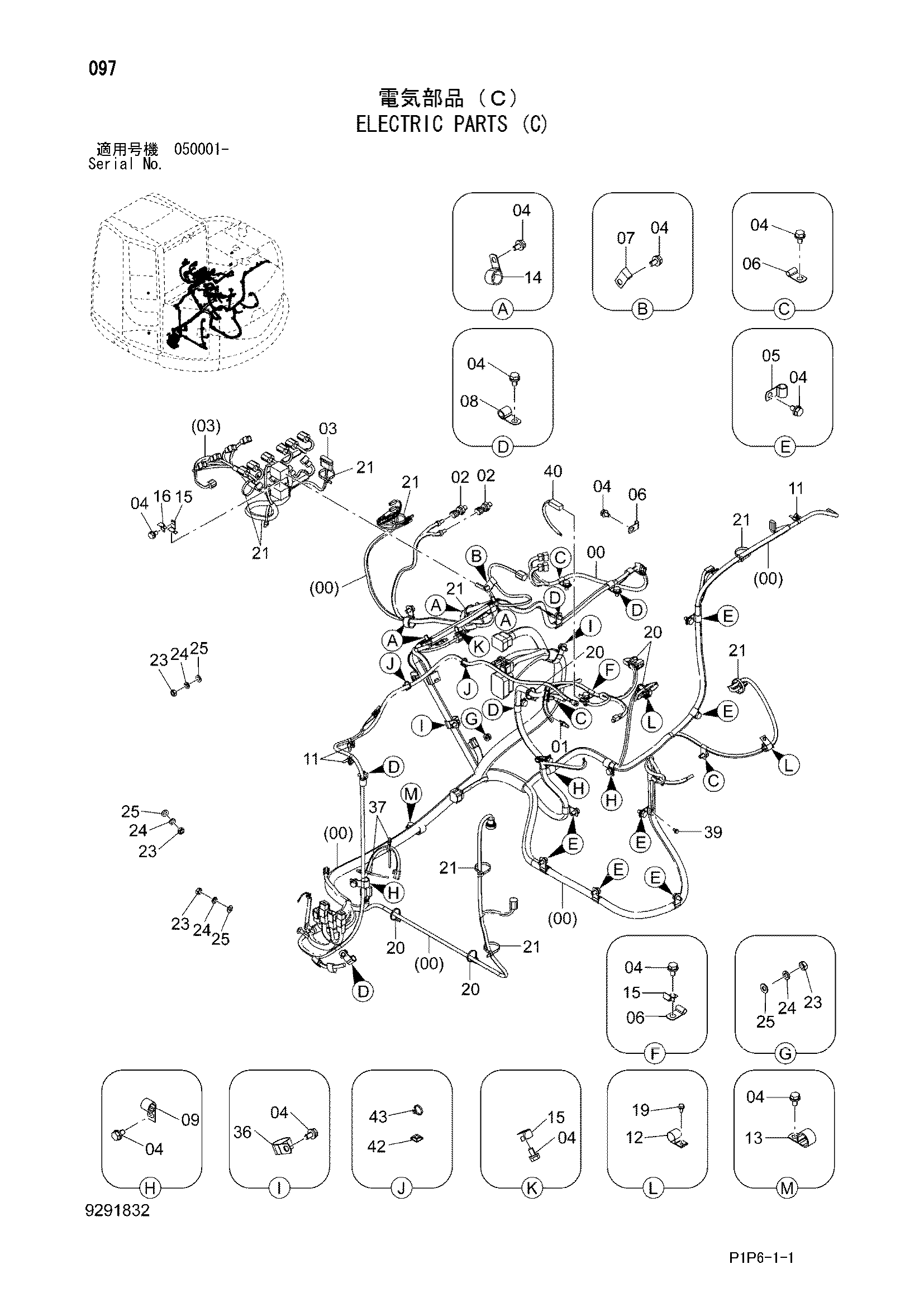

Заводская схема «Электрооборудование (C)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0006913 | Жгут проводов | 1 |
| 00B | 4315323 | Фусибле-линк(45A) | 1 |
| 00C | 4423418 | Фусибле-линк(65A) | 1 |
| 01 | 4676171 | Датчик термостатический | 1 |
| 02 | 4436535 | Датчик давления | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 2056810 | Жгут проводов | 1 |
| 04 | J271020 | Болт с шайбой | 30 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4190253 | Зажим | 7 |
| 06 | 4190261 | Зажим | 5 |
| 07 | 4190272 | Зажим | 1 |
| 08 | 4190275 | Зажим | 5 |
| 09 | 4190273 | Зажим | 3 |
| 11 | 4254600 | Зажим | 3 |
| 12 | 4450494 | Зажим | 2 |
| 13 | 4192035 | Зажим | 1 |
| 14 | 4190263 | Зажим | 4 |
| 15 | 4257159 | Кронштейн | 3 |
| 16 | 4336875 | Кронштейн | 1 |
| 19 | J260614 | Болт с шайбой | 2 |
| 19A | J900616 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 20 | 4055311 | Ленточный зажим | 5 |
| 21 | 4055312 | Ленточный зажим | 9 |
| 23 | J950010 | Гайка | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | A590110 | Плоская шайба | 4 |
| 36 | 4190264 | Зажим | 2 |
| 37 | 4371049 | Ленточный зажим | 2 |
| 39 | J260612 | Болт с шайбой | 1 |
| 39A | J900612 | Болт | 1 |
| 39B | A590106 | Плоская шайба | 1 |
| 40 | 4694693 | Жгут проводов | 1 |
| 42 | 4633179 | Опора | 2 |
| 43 | 4326365 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
