Крышка (3) — HITACHI ZX75UR-3

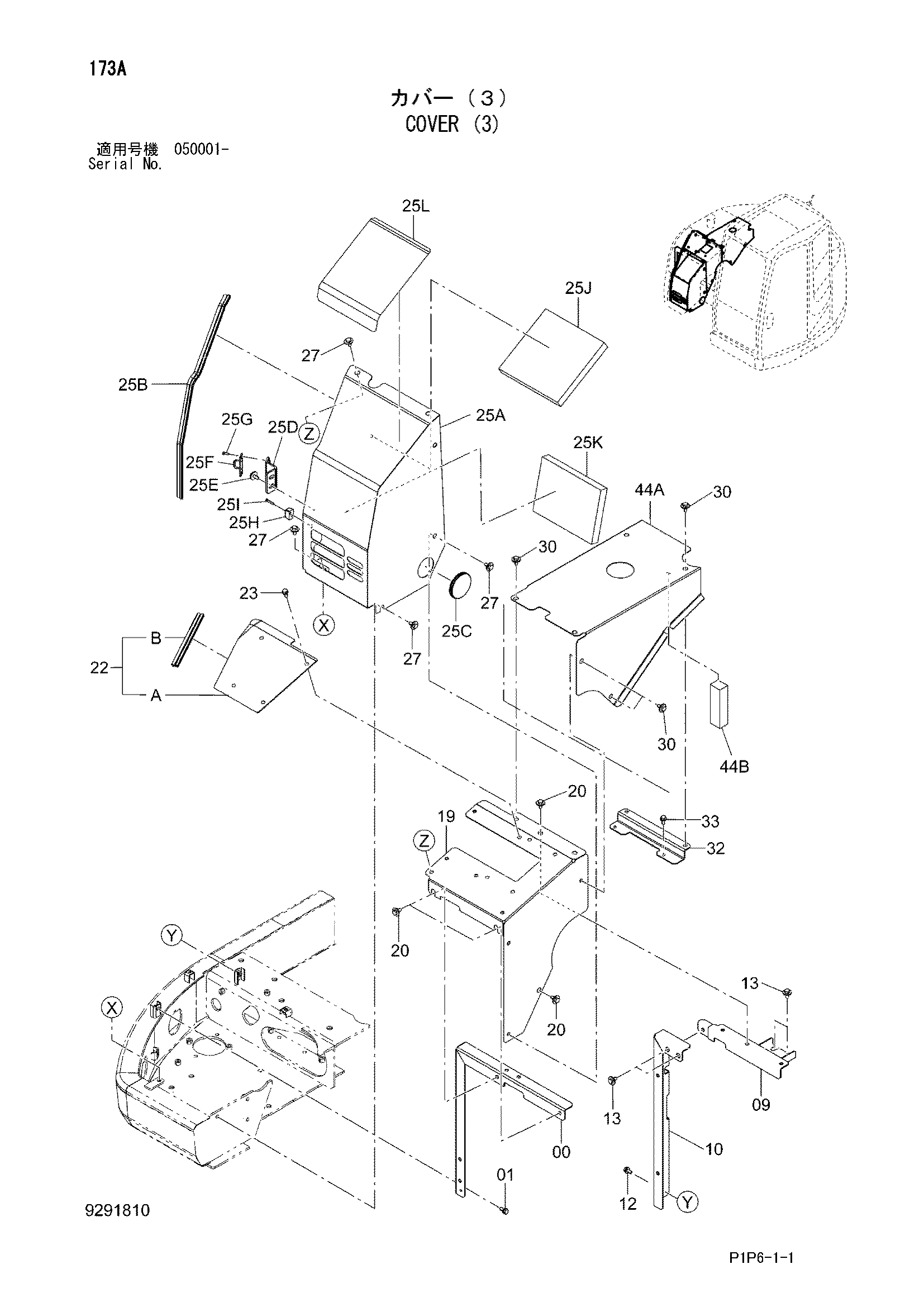

Заводская схема «Крышка (3)» для HITACHI ZX75UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052463 | Опора | 1 |
| 01 | J271025 | Болт с шайбой | 1 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 09 | 8119549 | Кронштейн | 1 |
| 10 | 8119550 | Опора | 1 |
| 12 | J271025 | Болт с шайбой | 1 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J281025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 19 | 7055103 | Крышка | 1 |
| 20 | J281025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 22 | 9275342 | Крышка | 1 |
| 22A | 3109932 | Крышка | 1 |
| 22B | 4668928 | Резиновое уплотнение | 1 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 9296951 | Крышка | 1 |
| 25A | 6026833 | Крышка | 1 |
| 25B | 4668929 | Резиновое уплотнение | 1 |
| 25C | 4338859 | Резиновая втулка | 1 |
| 25D | 8097090 | Кронштейн | 1 |
| 25E | J281030 | Болт с шайбой | 2 |
| 25EA | J901030 | Болт | 1 |
| 25EB | 4486055 | Шайба | 1 |
| 25F | 9762838 | Защёлка | 1 |
| 25G | J260620 | Болт с шайбой | 2 |
| 25GA | J900620 | Болт | 1 |
| 25GB | A590106 | Плоская шайба | 1 |
| 25H | 4652573 | Ограничитель | 1 |
| 25I | J260635 | Болт с шайбой | 2 |
| 25IA | J900635 | Болт | 1 |
| 25IB | A590106 | Плоская шайба | 1 |
| 25J | 4688280 | Резиновая прокладка | 1 |
| 25K | 4692897 | Резиновая прокладка | 1 |
| 25L | 4701498 | Сиденье | 1 |
| 27 | J281025 | Болт с шайбой | 6 |
| 27A | J901025 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 30 | J281025 | Болт с шайбой | 6 |
| 30A | J901025 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 32 | 8109181 | Кронштейн | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 44 | 9301291 | Крышка | 1 |
| 44A | 2056239 | Крышка | 1 |
| 44B | 4692079 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
